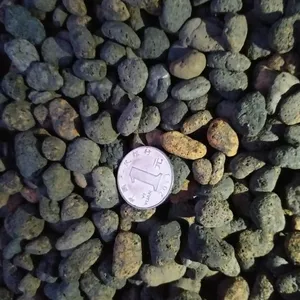

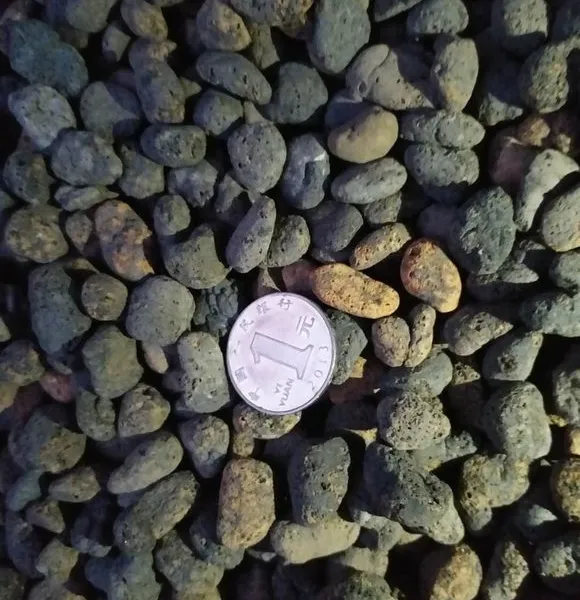

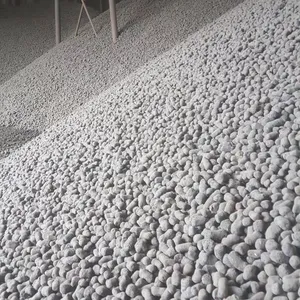

浙江陶粒厂家供货上门质量有保障，订购电话 18855403163 张经理   　圆柱型陶粒一般采用塑性挤出成型。先制成泥条，再切割成圆柱形状。这种陶粒适合于塑性较高的等黏土原料，产量相对较低。圆柱料坯若采用回砖窑焙烧，圆柱体在窑内滚动成椭圆形。 　　5、按陶粒性能分 　　（1）高性能陶粒 　　高性能陶粒是指强度较高、吸水率较低、密度较小的焙烧或免烧陶粒。轻集料的资源丰富，品种繁多。它有天然轻集料、固体废弃物轻集料和人造轻集料之分。根据它们的生成条件及性能看来，可以用来配制高性能混凝土的只有经特殊加工的高性能陶粒。国外一般称它为高性能轻集料，在我国也可称它为高强陶粒。 　　高性能陶粒是采用合适的原材料，经特殊加工工艺，所制造出的不同密度等级、高强度、低孔隙率、低吸水率的人造轻集料。这种轻集料的某些性能与普通密实集料相似，与普通轻集料相比性能更为优越。 　　（2）普通性能陶粒 　　普通性能陶粒是相对于高性能陶粒而言。即它的强度比高性能陶粒略低。孔隙率略高、吸水率也高。但它的综合性能仍优于普通集料。陶粒的性能　　颗粒之所以在全世界得到快速发展，是因为它具有其他材料所不具备的许多优异性能，这一优异性能，这一优异性能使它具有了其他材料无法取代的作用。这些优异性能有以下几个方面。 　　1、密度小、质轻。 　　陶粒自身的堆积密度小于1100kg/m3，一般为300～900kg/m3。以陶粒为骨料制作的混凝土密度为1100～1800kg/m3，相应的混凝土抗压强度为30.5～40.0Mpa。陶粒的特点是外表坚硬，而内部有许许多多的微孔。这些微孔赋予陶粒质轻的特性。200号粉煤灰陶粒混凝土的密度为1600kg/m3左右，而相同标号的普通混凝土的密度却高达2600kg/m3，二者相差1000kg/m3。 　　2、保温、隔热。 　　陶粒由于内部多孔，故具有良好的保温隔热性，用它配制的混凝土热导率一般为0.3～0.8W/（m??k），比普通混凝土低1～2倍。所以，陶粒建筑都有良好的热环境。 　　3、耐火性好，陶粒具有优异的耐火性。 　　普通粉煤灰陶粒混凝土或粉煤灰陶粒砌块集保温、抗震、抗冻、耐火等性能于一体，特别是耐火性是普通混凝土的4倍多。对相同的耐火周期，陶粒混凝土的板材厚度比普通混凝土薄20%。此外，粉煤灰陶粒还可以配制耐火度1200℃以下的耐火混凝土。在650℃的高温下，陶粒混凝土能维持常温下强度的85%。而普通混凝土只能维持常温下强度的35%～75%。 　　4、抗震性能好 　　陶粒混凝土由于质量轻，弹性模量低，抗变形性能好，故具有较好的抗震性能。在1976年唐山大地震中，天津建造的4栋陶粒混凝土大板建筑均基本完好，并能照常使用。而其周围相当数量的砖混建筑都不同程度地受到震害。这虽然与建筑结构体系有关，但是陶粒混凝土具有优良的抗震性能也是一个重要原因。1976年意大利费留利地区发生9级的强烈地震，统计资料表明，砖混建筑物损坏率达40%～60%，框架结构黏土空心砖建筑损坏率为33%，而陶粒混凝土建筑损坏率只有5%。陶粒的抗震性能由此可见。 　　5、吸水率低，抗冻性能和耐久性能好 　　陶粒混凝土耐酸、碱腐蚀和抗冻性能优于普通混凝土。250号粉煤灰陶粒混凝土，15次冻融循环的强度损失不大于2%。1976年有关部门对全国自1985年以来所建的陶粒混凝土工程进行了实测，结果表明，无论是预制的还是现浇的，室内的与室外的，所含钢筋均未锈蚀，测的碳化深度一般不大于30㎜，后期强度还可以继续增长。由此可见，陶粒混凝土是一种优良的建筑材料，应大力推广使用。
