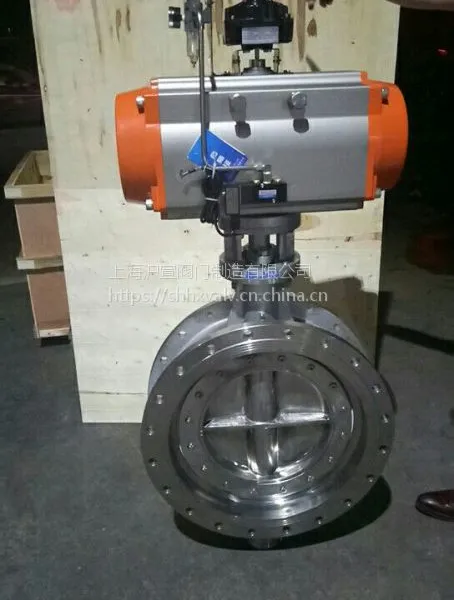

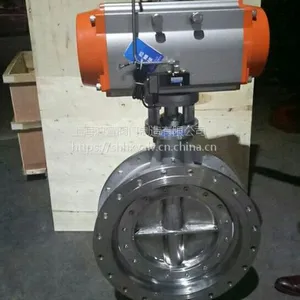

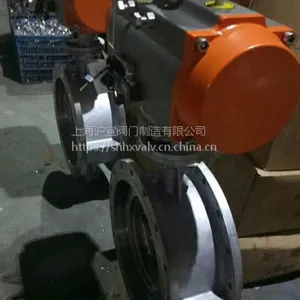

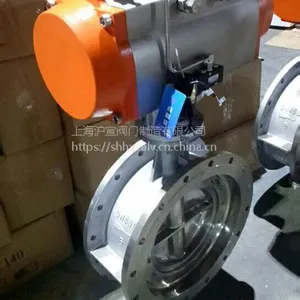

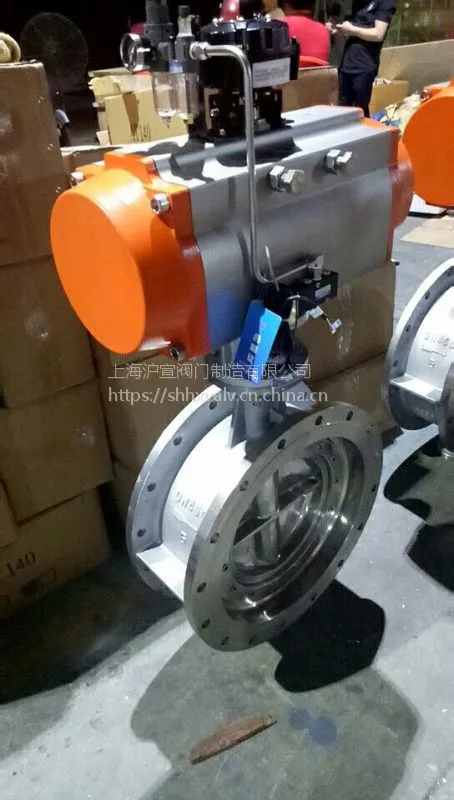

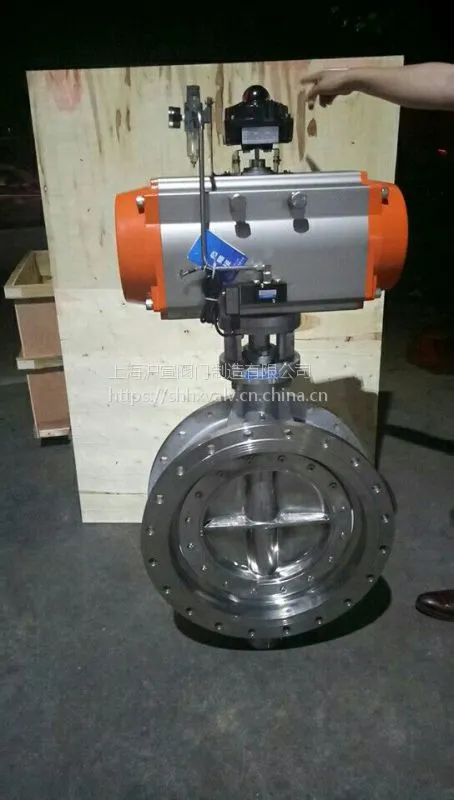

气动蝶阀概述：

气动蝶阀是由气动执行器和蝶阀组成。气动蝶阀是用随阀杆转动的圆形蝶板做启闭性，以实现启用动作的气动阀门，主要做截断阀使用，亦可设计成具有调节或段阀兼调节的功能，目前蝶阀在低压大中口径管道上的使用越来越多。气动蝶阀分类：不锈钢气动蝶阀，硬密封气动蝶阀，软密封气动蝶阀，碳钢气动蝶阀。气动蝶阀的主要优点，结构简单，体积小重量轻，造价低，气动蝶阀该特点尤其***，安装在高空暗道，经过二位五通电磁阀控制操作方便，也可调节流量介质。

气动蝶阀优点：

1、小巧轻便，容易拆装及维修，并可在任意位置安装。

2、结构简单、紧凑，操作扭矩小，90°回转开启迅速。

3、流量特性趋直线，调节性能好。

4、蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。

5、蝶板外圆采用球面造型，提高了密封性能及延长了阀门的使用寿命，带压启闭5万次以上仍保持零泄漏。

6、密封件可更换，且密封可靠达到双向密封。

7、蝶板可根据用户要求喷涂覆层，如尼龙或聚四氟类。

8、该阀可设计成法兰连接和对夹连接。

9、驱动方式可选择手动、电动或气动。

气动蝶阀执行机构说明：

采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，***；

大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式

1、气动蝶阀齿轮式双活塞，输出力矩大，体积小。

2、气缸选用铝金材料，重量轻、外形美观。

3、可在顶部、底部安装手动操作机构。

4、齿条式连接可调节开启角度、额定流量。

5、蝶阀执行器可选带电讯号反馈指示及各类附件以实现自动化操作。

6、IS05211标准连接为产品的安装更换提供了方便。

7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
