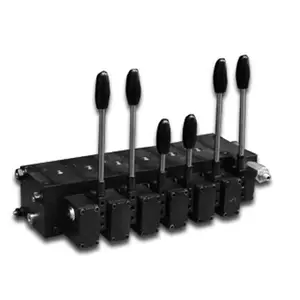

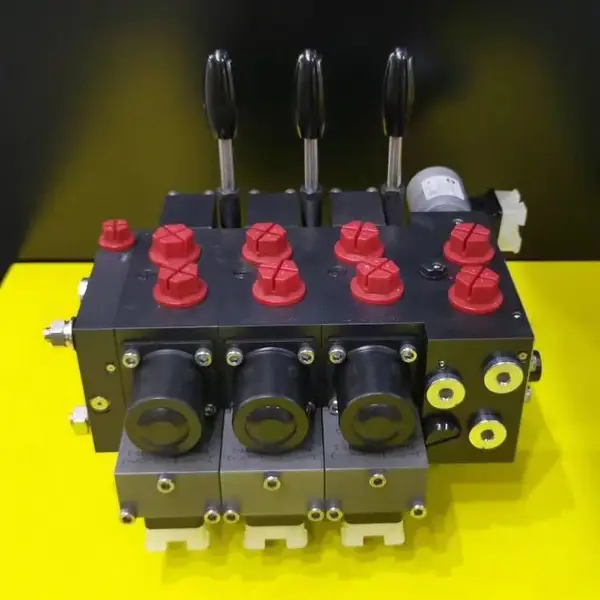

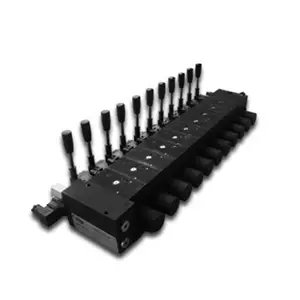

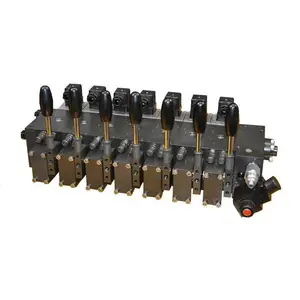

5系列串3系列组合多路阀

　　5系列串3系列组合式负载敏感比例多路阀***应用于各式大、小流量有同时需求的车型及设备，公司已拥有与进口产品所有型号类似产品，此款产品是公司成熟产品已批量投入市场应用，也欢迎有特殊需要的新老客户洽谈咨询。

工作压力：Pmax=420bar(6000psi)

流量：Qmax=210L/min(55g/min) Qmin=3L/min

电压：12V DC ；24V DC

产品应用：建筑机械，起重机械，市政车辆，特种车辆，矿山机械，煤矿机械，石油机械，钻探设备等

连接块

多路阀的进油联，其上带压力油进口P 和回油箱接口R，另外还有控制接口LS和测量接口Z、M。

按照油源的种类，定量泵和变量泵

按照P口和R口的连接螺纹规格，G1和G1 1/4

带或者不带先导控制供油

带或者不带限压

带或者不带泵的电磁卸荷

换向阀

比例方向阀，用三个螺杆（拉杆）固定在连接块与尾板之间，一组***多可装10个换向阀。一般情况下，换向阀联数不超过8联，若换向阀联数等于或多于9联时，建议分为两组多路阀为好。9联以上换向阀时，若系统不能分为两组多路阀，需要配套订购***型拉杆附件。

按照换向阀的中位机能和流量大小

带或者不带二次限压，N***压、C型限压、AB型限压

按照操纵方式，纯手动、电控、液控、摩擦定位

带或者不带辅助功能

尾板

作为组合式多路阀的终端，按带有控制油的内排或外排回油接口T，带或不带附加的LS，以及进油口P、回油口R等特征选型。

带有先导控制油回油的内排或外排接口T

带或者不带附加的LS进口或泵循环回路的开断

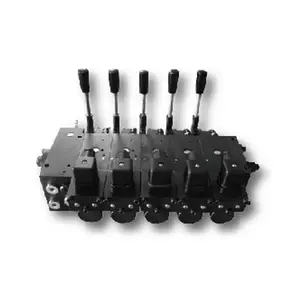

5联5转3系列多路阀用于掘进机械

HLPSV5C0C/180-5-52H160/160NN/M

-ZPL53

-32H40/40NN/M

-32H40/40NN/A

-32H40/40NN/A

-32H40/40NN/A-E1

5转3系列变量泵系统，安全压力设定为180bar，换向阀均带定差减压阀。H型阀芯中位P口封闭，A、B口与R口沟通。***联换向阀A、B油口流量均为160L/min，操纵方式为手动摩擦定位；***联换向阀A、B油口流量均为40L/min，操纵方式为手动摩擦定位；第三、四、五联换向阀A、B油口流量均为40/min，操纵方式为手动。标准尾板，T口外接油箱。
