一、 主要用途与适用范围

兆昌BAT95系列防爆免维护低碳LED照明灯（以下简称防爆灯）适用于额定电压AC90V～260V 50Hz的照明线路中.

主要用于Ⅱ类（除煤矿外的其他爆炸性气体或蒸气环境），ⅡA、ⅡB、ⅡC级,温度组别为T1～T6的2区危险场所，

爆炸性粉尘环境,温度组别为T1～T6的20区、21区和22区危险场所,作为厂区或道路照明之用。

二、正常工作条件和安装条件

    1.海拔高度：不超过2000米；

    2.周围环境温度：-20℃～+40℃；

    3.大气条件

    4.周围空气相对湿度不大于95%（25℃时）；

    5.可用于含有爆炸性气体及蒸气的环境及爆炸性粉尘环境（见适用范围）；

    6.在无明显破坏绝缘的气体和蒸气环境中；

    7.污染等级：3级；

    8.在无***摇动和冲击振动的地方。

三、结构特点

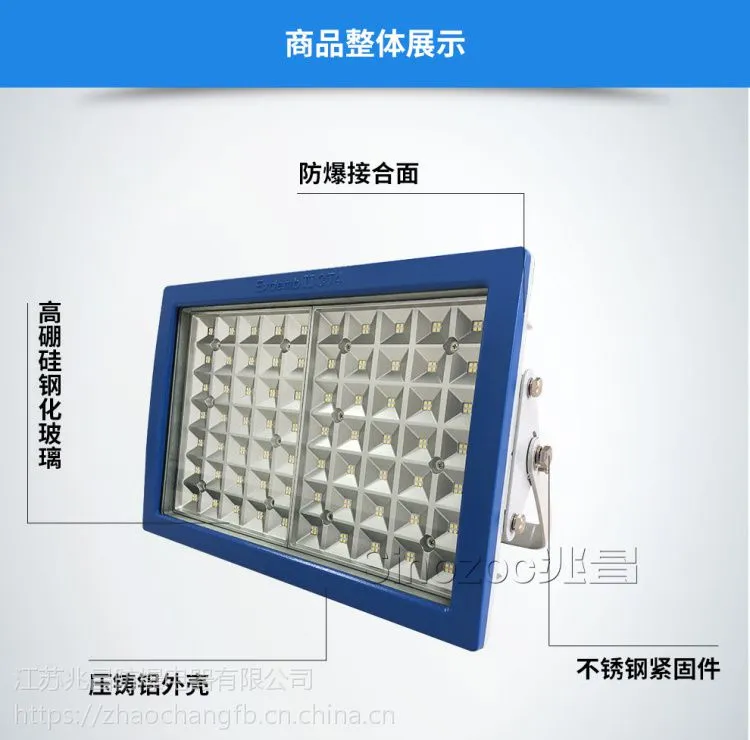

  1、结构及材料

    2.防爆灯壳体采用铝合金高压铸造成型，表面经抛丸后高压静电喷塑。灯具防爆形式为隔爆型，

      适用于气体或粉尘爆炸危险场所照明使用。

    3.灯具由光源腔、电器腔构成密闭式设计，其中电器腔内装LED电源，接线端子等电器，

      光源腔内设有镜面反射器。

    4.外壳采用质量***比含量不超过7.5%的镁和钛铝合金制成,能承受0.7米的冲击.

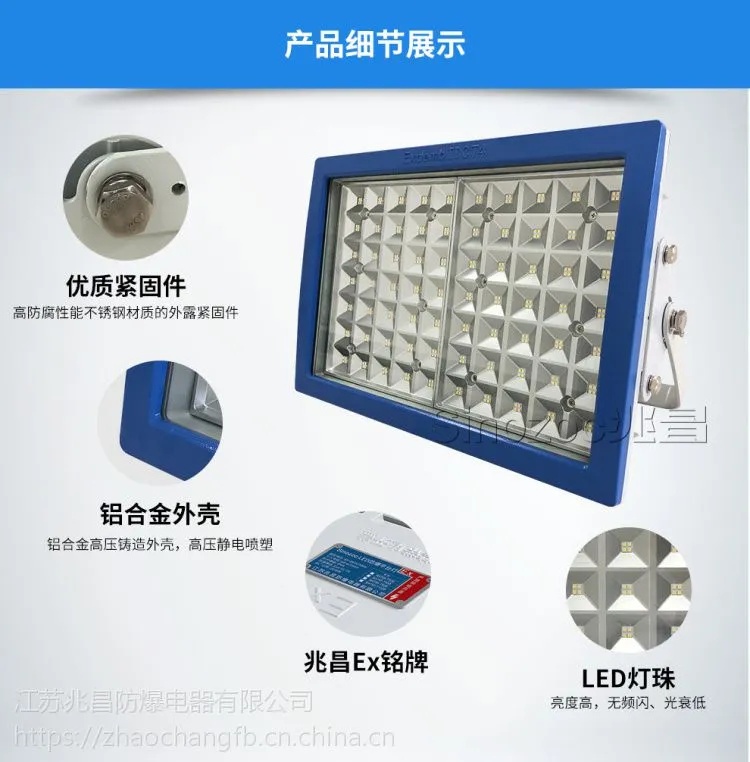

    5.全部外露紧固件及其附件均采用高防腐蚀性能的不锈钢材料制成

    6.体和透明件及端盖间采用橡皮密封,密封条用胶粘牢,衬垫保护性强,全采用抗高温抗阻燃件，更***。

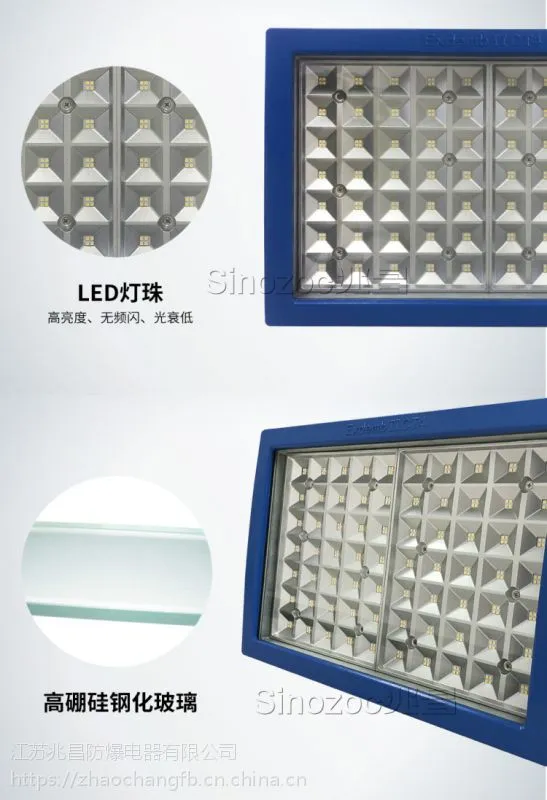

    7.透明件采用高硼硅化玻璃，可承受0.4m冲击. 四周边缘喷墨,有效地增强了光的对比度.

    8.本灯具适用于管吊试、吸顶式、吸壁式、立杆式、支架式多种安装方式。

    9.灯具具有长寿命、高亮度、抗震性好、外观美观大方、长期使用免维护。是节能、环保理想的防爆灯具。

    10.本产品可配带应急功能，输入电正常时作为正常照明灯具，停电时，驱动电源自动切换为应急模式；

    11.应急状态平时处于关闭状态。当主电路断电时可立即启动应急照明系统，

       LED防爆灯也可用于外接开关控制在主电停电期间随时启动。

    12.外型美观，有多种安装方式供选择。

    13.本系列灯具属于免维护产品，节能环保。

2、光源模块

1.采用优选进口LED集成模组做光源、能耗低、光效高，在相同亮度下比高压钠灯、汞灯、金卤灯节能70%以上；

2.***的透镜配光设计，多种发光亮度可选，照度均匀度高，光射效果好，无眩光，光通维持率及高光效

3.透镜采用高强度钢化玻璃，耐高温，耐腐蚀，耐冲击，高透光率，透镜外围设有不锈钢防护网；

4.LED光源采用表面贴装技术（SMT），大幅度提高导热性能

5.电路基板热阻低，专门设计的模块电路，每单元故障不会影响其余组件的正常工作

6.LED组件全部密封，防水防尘，无需内部清洁和维护。

  3、电源模块

    1.LED防爆灯电源为宽电压工作，不需镇流器，采用直流驱动电源与LED光源一体化于灯具中，具有过压保护、

    过电流保护及突波电流保护功能

    2.***的驱动电源设计，恒流精度高，宽电压输入，高功率因数，抗干扰电网设计；

    3.具有光通量补偿功能，减少光衰，***LED光源的光效

    4.具有优良的电磁兼容性，不会对其他电器、输电网络造成任何干扰，电源自身具有优良的抗电磁干扰能力

    5.驱动电源采用胶封工艺，确保元件不受腐蚀。

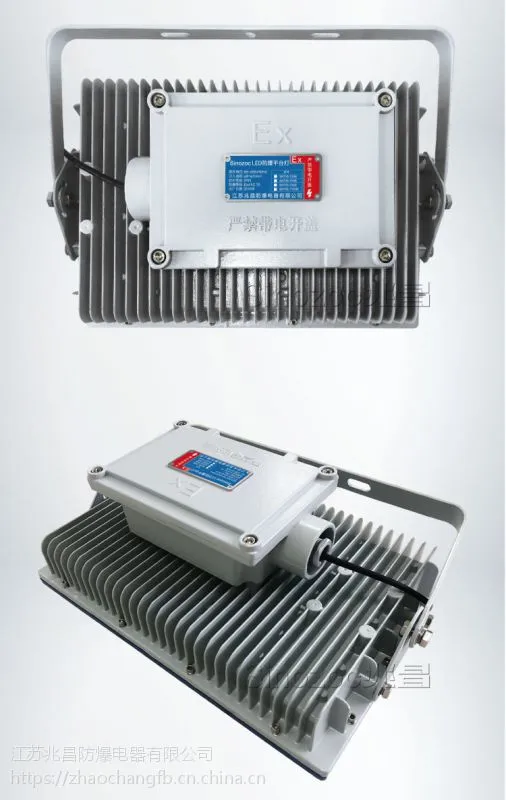

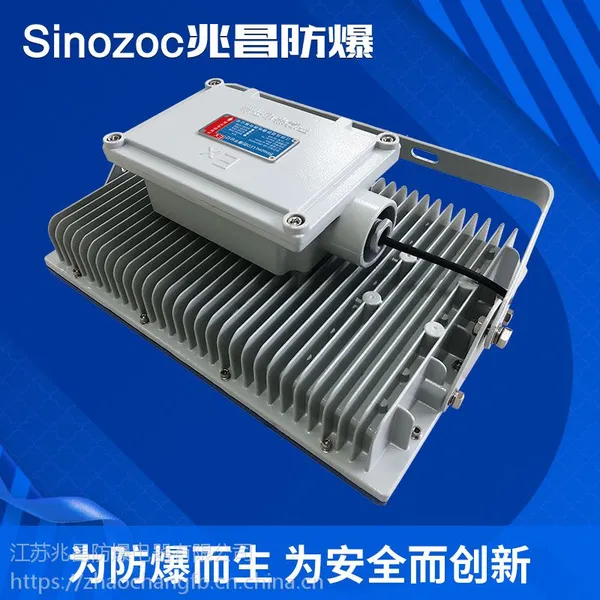

  4、散热模块

    1.散热效果优良，表面温度小于50C，确保光源寿命长达5万小时，真正的免维护产品；

    2.外壳采用铝合金整体压铸成型，表面做防高压静电、防腐蚀喷涂；

    3.光源腔、电源腔、接线腔均独立设置，电源工作不受LED热量的影响，确保了系统的稳定性，

接线腔人性化设计，方便用户接线；

    4.精心设计具有空气导流结构的散热导风槽，散热鳍片密度高，大大提高散热面积，

充分***LED的散热要求，使用寿命***

    5.电路基板紧贴铝合金壳体，可将点热源瞬间转换为面热源，散热面积成倍增加，

利于热量迅速分散，提高散热效率。

  5、配光模块

    1.针对每种灯具类型专门设计配光的配光元件，充分发挥灯具的使用性能。

    2.其它

    3.无紫外线辐射，能为长时间在室内工作的用户提供优质照明与健康保障。

    4.本系列灯具属于免维护产品，节能环保。

    5.采用电缆或钢管布线。

四、安装、使用及维护

    安装：

    1.安装工作必须由专业人员按GB 3836.15《爆炸性气体环境用电气设备

      第15部分：危险场所电气安装（煤矿除外）》的有关规定进行。

    2.安装前应检查防爆灯铭牌上所列的基本数据是否符合实际的使用条件。

    3.检查防爆灯上引入装置内的压紧密封圈是否完整齐备。

    4.安装时，应***引入装置的密封圈能将电缆完全夹紧密封。

    5.将防爆灯的内外接地与场所的接地系统连接起来，接地应牢固可靠。

    使用

    1.使用过程中，严禁带电开盖。

    维护

    1.安装或维护后，应注意保持引入装置处的密封圈压紧，以免防爆灯内部进水导致故障或影响防爆性能。

2.定期检查引入装置密封圈，若发现密封圈有老化现象应立即更换。
