该电缆适用于直流端线-线电压DC1,8KV的光伏系统;电缆保护类别为II类,工作环境温度为(-40至+90)?C,线温为120?C。

价    格

订货量

  • ¥3.80

    100 - 499米

  • ¥3.70

    ≥500米

李先生经理
  • 邮箱已验证
  • 手机已验证
  • 微信已验证
𐁍𐁎𐁍 𐁏𐁍𐁐𐁍 𐁑𐁒𐁒𐁏 𐁓𐁎𐁍𐁐𐁔𐁒𐁐𐁕𐁖𐁐𐁐𐁗𐁏
  • 发货地江苏 高邮市
  • 发货期限3天内发货
  • 供货总量100000米
产品推荐
是否进口:否产地:江苏品牌:Hongqi/红旗
型号:FV1-F芯数:标准单线标称直径:标准
是否专供外贸:否护套材质:低烟无卤聚烯烃颜色:橙
线芯绝缘材质:标准线芯导体材质:标准电线最大外径:标准mm
护套厚度:标准mm加工定制:是适用范围:适用于光伏系统详见 EN 60364-7-712
电阻:标准适用导线:标准用途:光伏系统
标称截面:标准每卷长度:自选m电话:15161417886

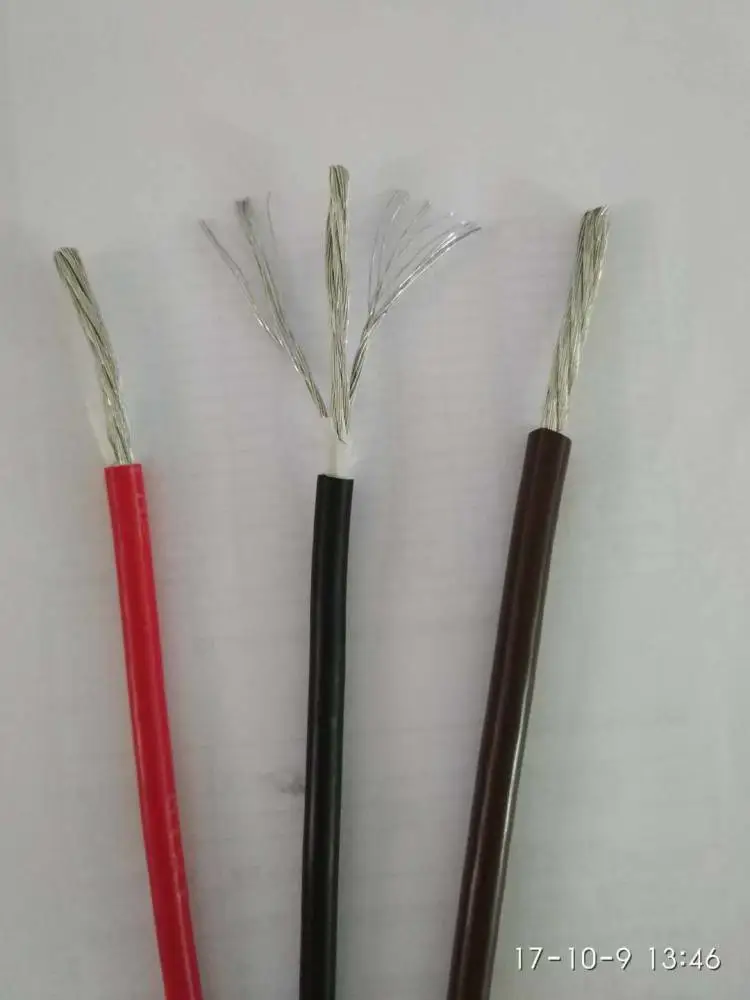

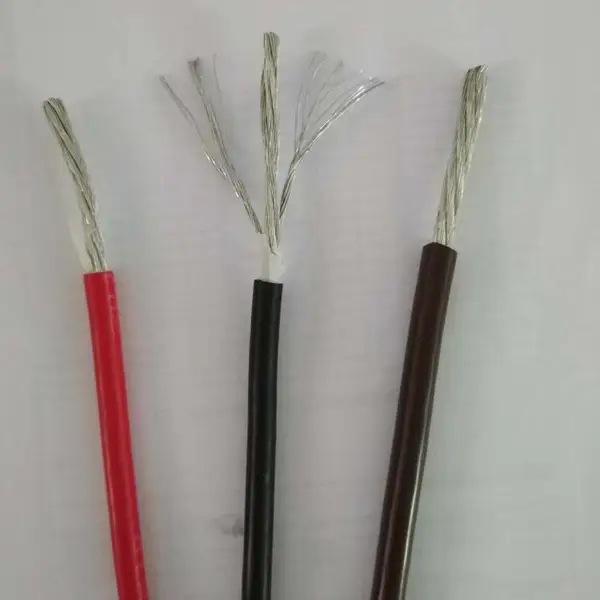

光伏电缆FV1-F ,1*6125℃交联低烟无卤辐照交联聚烯烃绝缘料

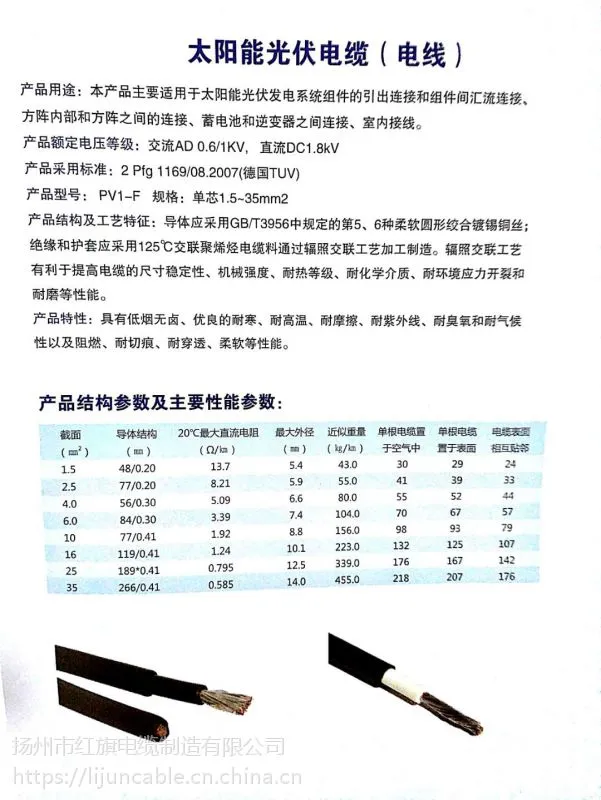

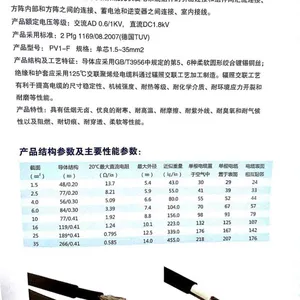

太阳能光伏电缆FV1-F

应用范围:


      该电缆适用于直流端线-线电压DC1,8KV的光伏系统;电缆保护类别为II类,工作环境温度为(-40至+90)?C,线温为120 ?C。


 型号:PV1-F (其中1代表额定电压1KV)

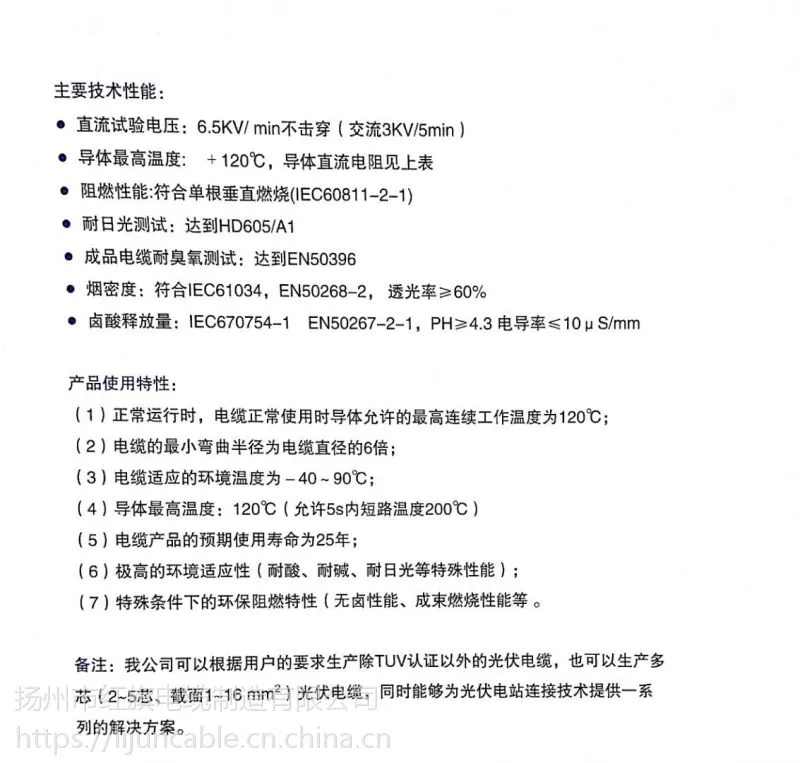

性能要求

定电压

AC U0/U 0,6/1 kV

DC 1,8 kV (线-线,非接地系统,空载条件下)

度范围

环境温度:- 40 ?C to +90 ?C

线温:120 ?C

该电缆适用于工作在环境温度小于等于90 ?C的情况。基于EN60216-1(20000h,50%断裂伸长率保留率)的要求,因此规定其绝缘和护套的温度指数为120 ?C

备注:期望寿命:25年

允许5s内短路温度达200 ?C

测量导体电阻

A.取样:每根导线的长度至少1,0m。

B.测量方法:测量环境温度为20?C,根据公式R20=Rt×kt×1000/L计算(kt为温度修正因数)

                     单位?/km。

C.要求:针对EN60228 Table 3 Class 5 线:

例如:2,5mm? ≤ 8,21(?/km)

           4,0mm? ≤ 5,09(?/km)

           6,0mm? ≤ 3,39(?/km)

一、材料
序号结构材料牌号供应商
1导体镀锡圆铜线TXR 扬州恒德电气有限公司
2绝缘125℃交联低烟无卤辐照交联聚烯烃绝缘料CAR1255PVJ临海亚东特种材料厂
3护套125℃交联低烟无卤辐照交联聚烯烃护套料CAR1255PVH临海亚东特种材料厂
二、绝缘工艺
序号规格mm2导体结构导体外径绝缘厚度mm最薄点mm绝缘外径标称值mm最小外径mm外径mm
11.548/0.20(镀锡)1.570.800.733.172.83.1
22.577/0.20(镀锡)1.950.800.733.553.53.7
3456/0.30(镀锡)2.551.000.914.553.84.7
4684/0.30(镀锡)3.021.000.915.024.94.7
51077/0.41(镀锡)4.801.000.926.806.76.5
616119/0.41(镀锡)5.501.000.927.507.47.3
725189/0.41(镀锡)6.801.201.19.209.18.6
835266/0.41(镀锡)8.001.201.110.4010.39.8
三、护套工艺
序号规格mm2绝缘外径标称值mm护套厚度mm最薄点mm护套外径标称值mm最小外径mm外径mm注:(1)印字有TUV认证标志的电缆加工时采用上述材料,绝缘和护套颜色都是黑色,最薄点必须大于表中数值,印字符合光伏电缆印字要求;没有印TUV标志的产品根据客户要求生产
11.53.170.80.664.774.65.4
22.53.550.80.665.154.95.9
344.550.80.686.155.96.6
465.020.80.686.626.47.4
5106.800.80.708.408.18.8
6167.500.90.729.308.910.1
7259.201.00.7511.2010.812.5
83510.401.10.7812.6012.114.0











供应商信息

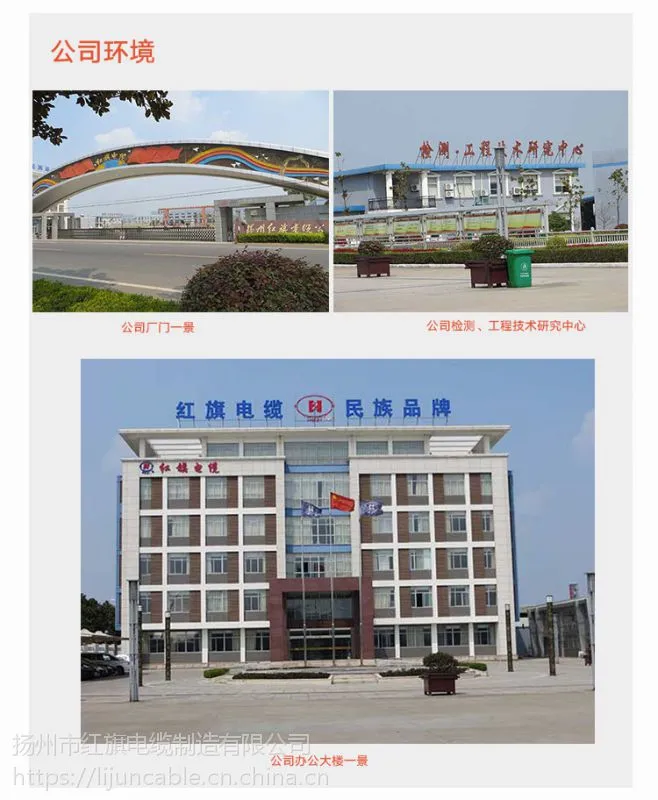

公司图片
