| 品牌：MJV/闽嘉 | 型号：H76W不锈钢对夹式止回阀 对夹式止回阀 | 材质：不锈钢 |
| 连接形式：对夹 | 订货号：100（mm） | 加工定制：是 |
| 货号：400 | 种类：DDCV双瓣式 | 结构形式：蝶式 |
| 公称通径：25mm | 适用介质：水 | 形态：蝶式 |
| 压力环境：常压 | 标准：国标 | 流动方向：单向 |
| 驱动方式：电磁 | 工作温度：常温 | 类型(通道位置)：二通式 |
| 规格：100 | 是否跨境货源：否 |

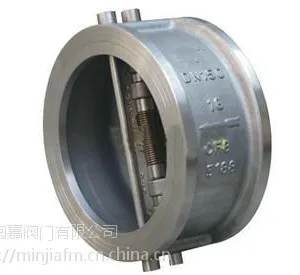

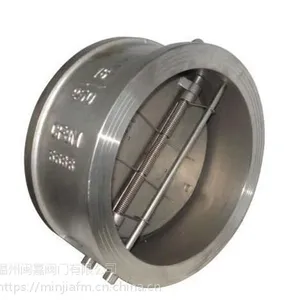

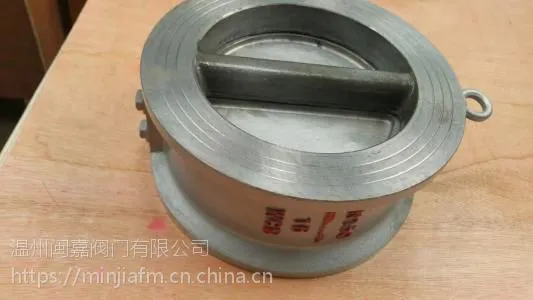

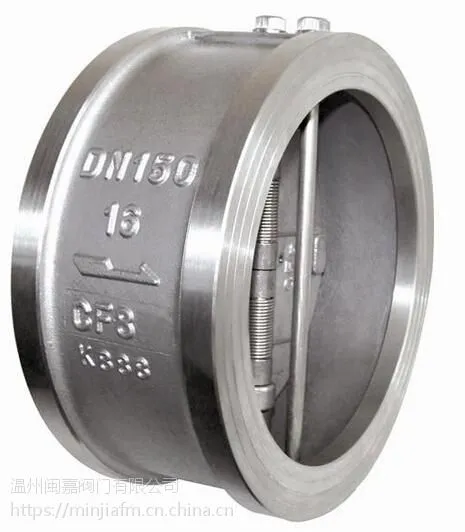

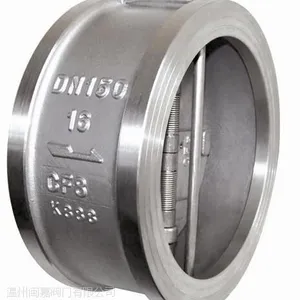

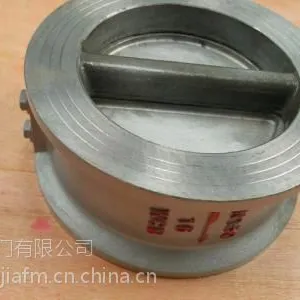

H76W不锈钢对夹式止回阀 对夹式止回阀
H76W不锈钢对夹式止回阀 对夹式止回阀结构特点：
1、结构长度短，其结构长度只有传统法兰止回阀的1/4～1/8；
2、体积小、重量轻，其重量只有传统法兰止回阀的1/4～1/20；
3、阀瓣关闭快速，水锤压力小；
4、水平管道或垂直管道均可使用，安装方便；
5、流道通畅、流体阻力小；
6、动作灵敏、密封性能好；
7、阀瓣行程短、关阀冲击力小；
8、整体结构、简单紧凑、造型美观；
9、使用寿命长、可靠性高。
H76W不锈钢对夹式止回阀 对夹式止回阀特性对比:
| 结构 形式 | H76型对夹式双瓣旋启式止回阀 | H44型法兰单瓣旋启式止回阀 |
| 水锤 压力 | 水，阀瓣行程短、且有弹簧辅助关闭、关阀速度快 | 很大，阀瓣行程长，需要较长的关闭时间 |
| H76型的水锤压力只有H44型的1/2～1/5 | ||
| 尺寸 重量 | 结构长度很短、体积小、重量轻。 为阀门的安装、搬运、存放及管道的布置带来很大的便利，并能大量节约材料、降低造价 | 结构长度很长，体积笨大，重量很重 |
| H76型的结构长度只有H44型的1/4～1/6，H76型的重量只有H44型的1/4～1/10 | ||
| 流体 阻力 | 小，流体阻力系数ξ为2.6～0.7。 随着阀门口径的增大，流体阻力系数减小。 | 小，流体阻力系数ξ为1.3～3， 但低压工况下，阀瓣不能完全开启，流体阻力大。 流体阻力随着阀门口径的增大而增大。 |
| 安装 | 可水平安装或垂直安装，重量轻，不必为阀门设置支座。 | 可水平安装或垂直安装， 大口径阀门重量重，需设置支座 |
| 开启 压力 | 很小，阀瓣在很小的压差下就能完全打开 | 较大，阀瓣在较大的压差下才能完全打开 |
| 可靠性 | 阀门为整体结构，简单紧凑。 阀门关闭时冲击力小，水锤压力小，阀门寿命长，可靠性高。 | 阀门关闭时的巨大冲击力及水锤压力容易损坏阀门 |
| 公称压力 | PN1.0MPa 、 PN1.6MPa、 PN2.5MPa、 PN4.0MPa、 PN6.4MPa 、 PN10.0MPa | |||||||
| 型号 | H76H-C | H76W-P | H76W-P8 | H76W-P3 | H76W-R | H76W-R8 | H76W-R3 | |
| 主要 零件 材料 | 阀 体 | WCB(A105) | ZG1Cr18Ni9Ti | CF8(304) | CF8(304L) | ZG1Cr18Ni12Mo2Ti | CF8M(316) | CF3M(316L) |
| 阀 瓣 | CF8 | CF8 | CF8 | CF3 | CF8M | CF8M | CF3M | |
| 阀 轴 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni9 | 00Cr19Ni10 | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2 | 00Cr17Ni14Mo2 | |
| 弹 簧 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 00Cr19Ni10 | 0Cr17Ni12Mo2 | 0Cr17Ni12Mo2 | 00Cr17Ni14Mo2 | |
| 适用 工况 | 适用介质 | 水、 蒸汽、 油品等 | 硝酸等腐蚀性介质 | 强氧化性 介质 | 醋酸等腐蚀性介质 | 尿素等 腐蚀性介质 | ||
| 适用温度(℃) | -29～425 | -196～540 | -196～425 | -196～540 | -196～455 | |||
