陶粒厂家直销15705544388

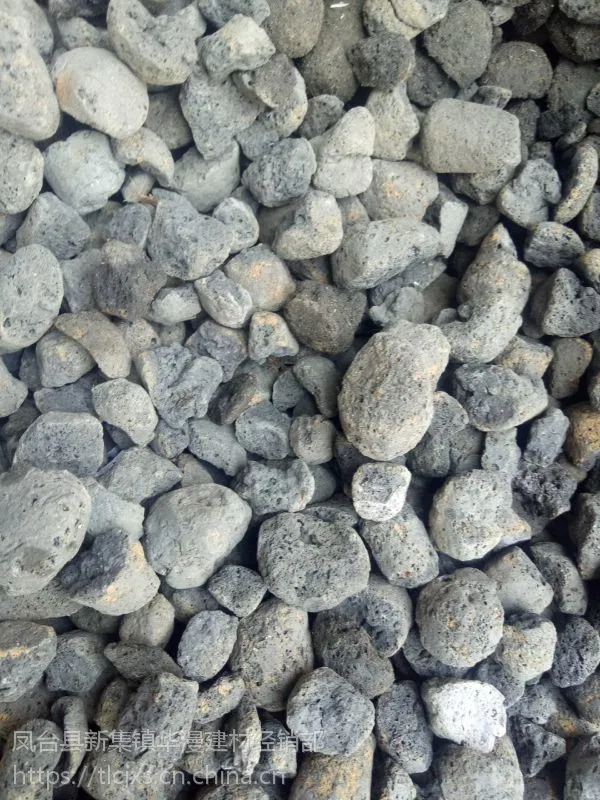

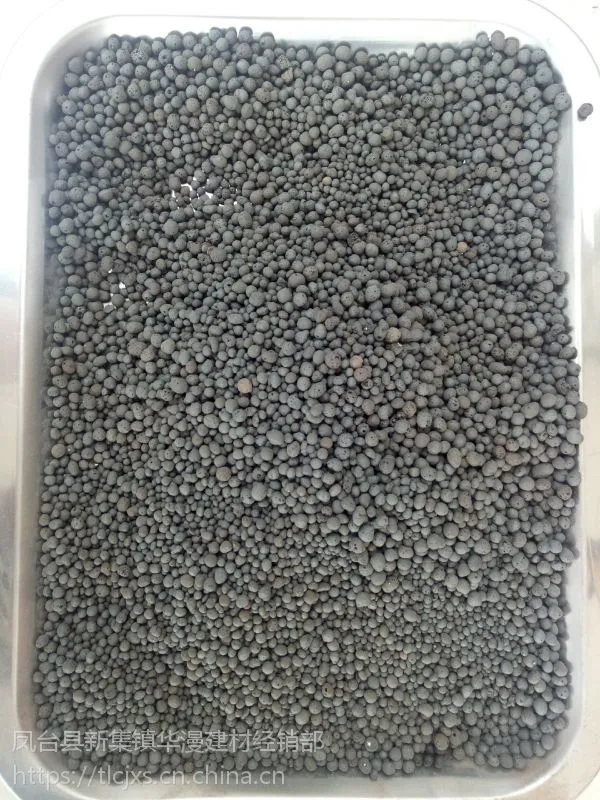

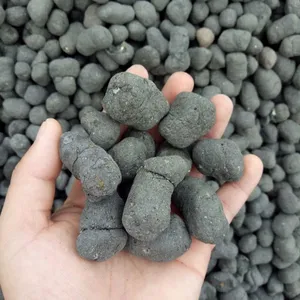

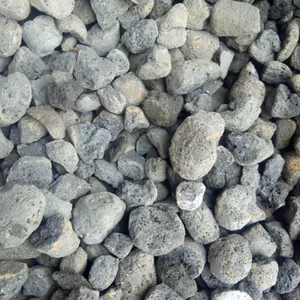

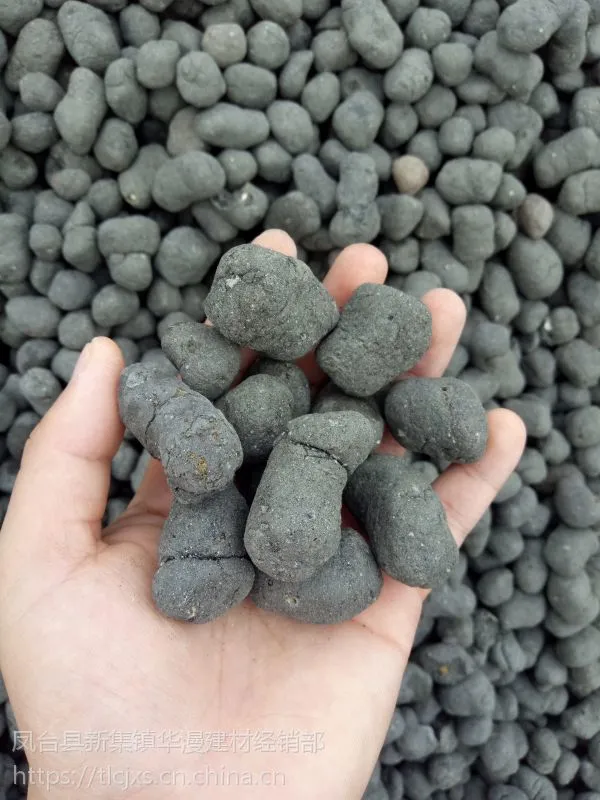

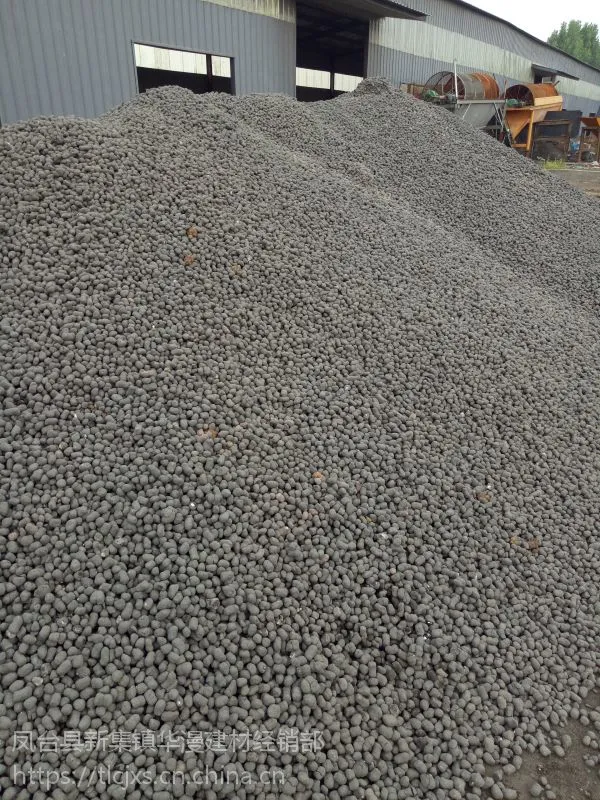

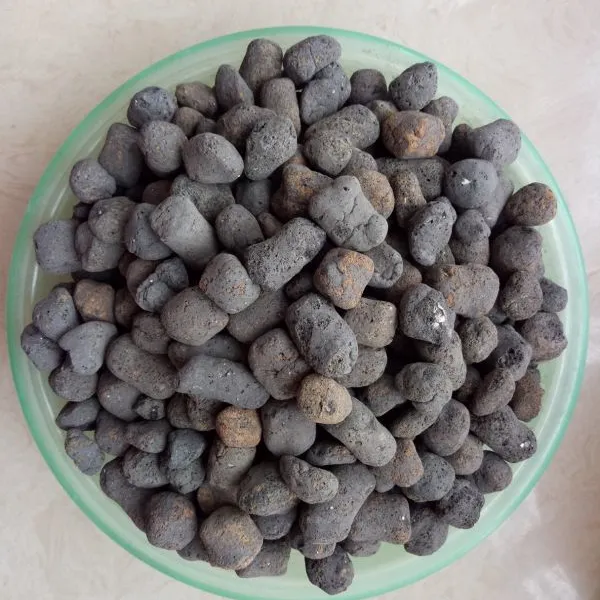

陶粒由于内部多孔，故具有良好的保温隔热性，用它配制的混凝土热导率一般为0.3～0.8W/（m·k），比普通混凝土低1～2倍。所以，陶粒建筑都有良好的热环境。

耐火性优异

普通粉煤灰陶粒混凝土或粉煤灰陶粒砌块集保温、抗震、抗冻、耐火等性能于一体，特别是耐火性是普通混凝土的4倍多。对相同的耐火周期，陶粒混凝土的板材厚度比普通混凝土薄20%。此外，粉煤灰陶粒还可以配制耐火度1200℃以下的耐火混凝土。在650℃的高温下，陶粒混凝土能维持常温下强度的85%。而普通混凝土只能维持常温下强度的35%～75%。

抗震性好

陶粒混凝土由于质量轻，弹性模量低，抗变形性能好，故具有较好的抗震性能。在1976年唐山大地震中，天津建造的4栋陶粒混凝土大板建筑均基本完好，并能照常使用。而其周围相当数量的砖混建筑都不同程度地受到震害。这虽然与建筑结构体系有关，但是陶粒混凝土具有优良的抗震性能也是一个重要原因。1976年意大利费留利地区发生9级的强烈地震，统计资料表明，砖混建筑物损坏率达40%～60%，框架结构黏土空心砖建筑损坏率为33%，而陶粒混凝土建筑损坏率只有5%。陶粒的抗震性能由此可见。

吸水率低，抗冻性能和耐久性能好

陶粒混凝土耐酸、碱腐蚀和抗冻性能优于普通混凝土。250号粉煤灰陶粒混凝土，15次冻融循环的强度损失不大于2%。1976年有关部门对全国自1985年以来所建的陶粒混凝土工程进行了实测，结果表明，无论是预制的还是现浇的，室内的与室外的，所含钢筋均未锈蚀，测的碳化深度一般不大于30㎜，后期强度还可以继续增长。由此可见，陶粒混凝土是一种优良的建筑材料，应大力推广使用。

抗渗性优异

据多次测试，陶粒混凝土的抗渗性能优于普通混凝土。以20MPa陶粒混凝土与普通混凝土为例，经多次测试进行比较，普通混凝土的抗渗指数为B6，而陶粒混凝土则可达到B18至B25。1970年天津用20MPa的陶粒混凝土建造的防空通道（深3m，地下水位0.9 m），至1980年检查时没有发现渗漏现象。宁波建造的两条20MPa陶粒混凝土囤船（载重量80t），水上作业13年，从未出现渗漏现象。因此陶粒混凝土是制作水坝，地下工程的优良建筑材料之一。
