凯益恒2205双相不锈钢管 生产标准 GB/T 21832-2008，天津凯益恒钢铁贸易有限公司经营销售不锈钢管系列销售电话13516131088

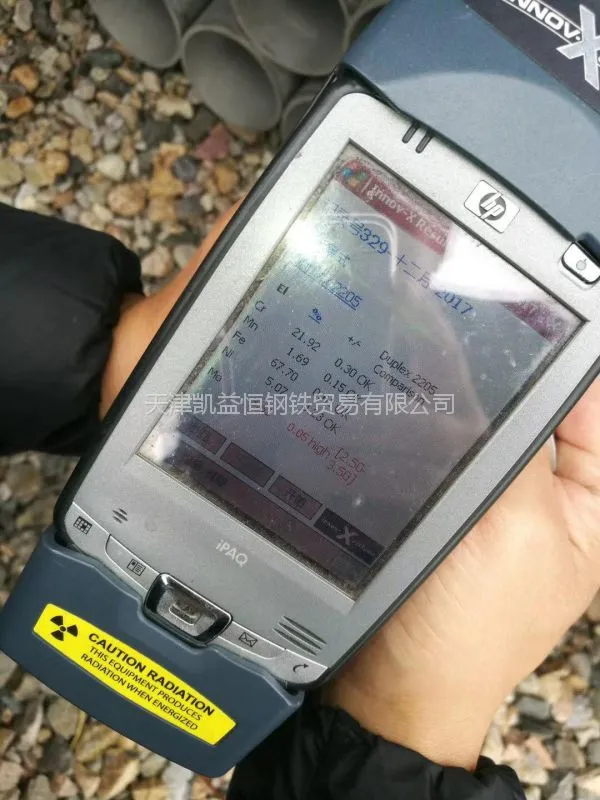

双相不锈钢2205

标准号: ASTM A240/A240M--01

双相不锈钢2205合金是由22%铬，2.5%钼及4.5%镍氮合金构成的复式不锈钢。它具有高强度、良好的冲击韧性以及良好的整体和局部的抗应力腐蚀能力。

介绍

2205双相不锈钢的屈服强度是奥氏体不锈钢的两倍，这一特性使设计者在设计产品时减轻重量，让这种合金比316，317L更具有价格优势。这种合金特别适用于-50°F/+600°F 温度范围内。超出这一温度范围的应用，也可考虑这种合金，但是有一些限制，尤其是应用于焊接结构的时候

应用领域

· 压力器皿、高压储藏罐、高压管道、热交换器(化学加工工业)。

· 石油天然气管道、热交换器管件。

· 污水处理系统。

· 纸浆和造纸工业分类器、漂白设备、贮存处理系统。

· 高强度耐腐蚀环境下的回转轴、压榨辊、叶片、叶轮等。

· 轮船或卡车的货物箱

· 食品加工设备

标准

ASTM/ASME...........A240 UNS S32205/S31803

EURONORM...........1.4462 X2CrNiMoN 22.5.3

AFNOR...................Z3 CrNi 22.05 AZ

DIN.........................W. Nr 1.4462

凯益恒2205双相不锈钢管 生产标准 GB/T 21832-2008，天津凯益恒钢铁贸易有限公司经营销售不锈钢管系列销售电话13516131088

抗腐蚀能力

均匀腐蚀

由于铬含量(22%)，钼(3%)及氮含量(0.18%),2205的抗腐蚀特性在大多数环境下优于316L和317L。

局部抗腐蚀

2205双相不锈钢中铬、钼及氮的含量使其在氧化性及酸性的溶液中, 对点腐蚀及隙腐蚀具有很强的抵抗能力。

抗应力腐蚀

不锈钢的双相微观结构有助于提高不锈钢的抗应力腐蚀龟裂能力。在一定的温度、应张力、氧气及氯化物存在的情况下,奥氏体不锈钢会发生氯化物应力腐蚀。由于这些条件不易控制，因此304L、316L和317L的使用在这方面受到限制。

抗腐蚀疲劳

2205双相钢的高强度及抗腐蚀能力使其具有很高的抗腐蚀疲劳强度。加工设备易受腐蚀环境和加载循环的影响，2205的特性非常适合这样的应用。

结构

2205 的化学成分在经过1900°/1922°F (1040°/1080°C)固熔退火处理后,可获得理想的微观结构50 α / 50 γ 。如果热处理的温度高于2000°F ,可能会导致铁素体成分的增加。像其他的双相不锈钢一样,2205 合金易受金属间相析出的影响。金属间相在1300°F和1800°F之间析出,在1600°F温度下,其析出速度最快。因此,我们需对2205 进行试验，确保无金属间相，,试验参考ASTM A 923。

加工

热成形

我们建议成形应尽量在600°F 温度以下进行。在进行热成形处理时,整个工件应整体受热,应在1750°F 到2250°F 的温度范围内进行,2205 合金在此温度下非常柔软。如果温度过高,2205合金易于热撕裂。如果低于此温度,奥氏体就会发生断裂。低于1700°F时,由于温度和形变的影响,金属间相会很快形成。热成形进行完后,应立即对其在***为1900°F 的温度下进行固熔退火,并进行淬火来还原其相位平衡、韧性及抗腐蚀能力。我们不建议进行应力消除,但如果必须这样做,材料应在***为1900°F 的温度下进行固熔退火,然后迅速冷却,进行水淬火。

冷成形

2205 合金可以进行切割和冷成形。然而,由于2205 合金自身的高强度及硬度,它比奥氏体钢铁更需要进行冷成形,也正因为它的高强度,要充分考虑到回弹的因素。

热处理

2205 合金应在***为1900°F 的温度下进行退火处理,然后迅速冷却,进行水淬火。这项处理应用于固熔退火及应力解除。应力解除处理如在低于1900°F 的温度下进行,容易导致有害的金属或非金属相位的析出。

机械切削性

在高速的机床上,2205 合金的进给率和切削速度和316L 是一样的。如果采用炭化刀,切割速度与316L 相比降低了大约20%,机器设备及其部件的性能在此起着关键性的作用。

焊接

2205 合金的焊接性很好。2205 合金所要达到的性能为焊接金属和热变质部分仍然保持和基底金属同样的抗腐蚀能力、强度及韧性。2205 的焊接难度不大,但需设计其焊接程序,以便焊接后,可以保持良好的相位平衡状态,避免有害的金属相位或非金属相位的析出。2205 可在以下设备中进行焊接: GTAW (TIG); GMAW (MIG); SMAW ("stick" electrode);SAW; FCW; and PAW

凯益恒2205双相不锈钢管 生产标准 GB/T 21832-2008，天津凯益恒钢铁贸易有限公司经营销售不锈钢管系列销售电话13516131088有25％能够可靠的应用在石油、化工、化肥、锅炉和航天、核电等行业。用于大型设备制造，普通压力容器制造有60％左右可以应用在食品、酿造、医药、造纸、印染、城市环保等行业。还有20％左右为不合格品或可以利用品.电子、仪表、冶金等行业每年所需的不锈钢管为5000吨左右。饮料、酒类、食品、纺织、印染等轻工业及医疗医药行业，用于设备制造和维修等，年消耗不锈钢管20000吨以上. 还有应用于，石油流体管道

不锈钢的分类：

 1、按主要化学组成可分为铬不锈钢、铬镍不锈钢、铬锰氮不锈钢、铬镍钼不锈钢以及***碳不锈钢、高钼不锈钢、高纯不锈钢等；

 2、按钢的性能特点和用途分类,如耐硝酸（硝酸级）不锈钢、耐硫酸不锈钢、耐点蚀不锈钢、耐应力不锈钢、高强度不锈钢等.

 3、按钢的功能特点分类,如低温不锈钢、无磁不锈钢、易切削不锈钢,超塑性不锈钢等.

4、美国分类方法：200、300、400系列产品的特点及用途.（201、202、300、301材质相似,大多用于装饰材料）.

200系列：奥氏体不锈钢.特点：含Ni量低,比较容易生锈.除锈：用光亮膏、水性光亮膏、光洁水,防锈：护膜液、水性护膜液.

 用途：做不锈钢钢带,用于装饰材料、不锈钢门窗、不锈钢楼梯扶手、防盗网等.

300系列：奥氏体不锈钢.特点：含Ni量高,耐腐蚀性好.用途：用于工业、化工设备、印染设备等.

400系列：马奥氏体、铁素体不锈钢.特点：不含Ni,易生锈.防锈,用于餐具、刀具、刃具的比较多.

 5、通常以金相组织进行分类

 奥氏体(A)型不锈钢：奥氏体型不锈钢用200和300系列的数字标示.其显微组织为奥氏体.它是在高铬不锈钢中添加适当的镍（镍的质量分数为8％~25%）而形成的.

1Cr18Ni9Ti（321）、0Cr18Ni9（302）、00Cr17Ni14M02（316L）

优点：易焊接,可塑性好（不易断裂）,变形多,稳定性好（不易生锈）,易钝化.缺点：但对溶液中含有氯离子（CL-）的介质特别敏感,易于发生应力腐蚀.

 铁素体(F)型不锈钢：400系列的数字表示.它的内部显微组织为铁素体,其铬的质量分数在11.5％~32.0%范围内.随着铬含量的提高,其耐酸性能也提高,加入钼（Mo）后,则可提高耐酸腐蚀性和抗应力腐蚀的能力.00Cr12、1Cr17（430）、00Cr17Mo、00Cr30Mo2、Crl7、Cr17Mo2Ti、Cr25,Cr25Mo3Ti、Cr28等

优点：含铬量高,导热性好,稳定性比较好,散热性好.缺点：但机械性能与工艺性能较差.

用途：多用于受力不大的耐酸结构及作抗氧化钢使用,例如：灶具,排气管道（摩托车后面）.

 马氏体(M)型不锈钢：400系列的数字表示.它的显微组织为马氏体.这类钢中铬的质量分数为11.5％~18.0％,但碳的质量分数可达0.6％.碳含量的增高,提高了钢的强度和硬度.在这类钢中加入的少量镍可以促使生成马氏体,同时又能提高其耐蚀性. 1Cr13（410）、2 Cr13（420）、3 Cr13（）、1 Cr17Ni2（）

                      优点：含碳量高,硬度高.缺点：这类钢的可塑性和焊接性较差.用途：模具、地下管道、刀具、刃具、餐具、螺栓、螺母.

 双相不锈钢

(双相)铁素体—马氏体钢不锈钢：

(双相)马氏体—碳化物钢不锈钢：

(双相)奥氏体/铁素体(A-F)型不锈钢：其显微组织为奥氏体加铁素体.铁素体的体积分数小于10％的不锈钢,是在奥氏体钢基础上发展的钢种.

(双相)奥氏体-马氏体(A-M)型不锈钢：

 优点：易于成形和焊接,强度高（C可达100一150）及热强性好,

 缺点：但由于含铬量较低并在热处理时有碳化铬析出,因此耐腐蚀性能比标准的奥氏体不锈钢要低一些.

 用途：目前这类钢主要用于航空工业及火箭导弹生产方面,一般机械制造中应用尚不普遍,并且在分类上也有把它们纳为超高强度钢

沉淀硬化(PH)型不锈钢：按其组织形态可分为三类：沉淀硬化半奥氏体型、沉淀硬化马氏体型和沉淀硬化奥氏体型不锈钢.

 该钢的组织特点是在固溶或退火状态时具有奥氏体加体积分为5％~20%的铁素体组织.

 优点和用途：这种钢有很好的成形性能和良好的焊接性,可作为超高强度的材料在核工业、航空和航天工业中,得到应用.

凯益恒2205双相不锈钢管 生产标准 GB/T 21832-2008，天津凯益恒钢铁贸易有限公司经营销售不锈钢管系列销售电话13516131088一、概述

1）铁素体不锈钢：仅含有铬，可提高抗一般腐蚀性能，耐腐蚀能力较低，较少用于建筑外部。具有提素体组织，并且有磁性。

2）奥氏体不锈钢：不仅含有铬，而且还含有镍或镍及钼。镍使奥氏体组织稳定，形成奥氏体不锈钢，提高了韧性、延展性、可焊性和抗还原酸的能力。钼改善抗点蚀和缝隙腐蚀性能。奥氏体不锈钢的特点在于体现了建筑金属用途的综合性能，如：良好的耐蚀性，高强度及耐加工等，是建筑外部最常用的不锈钢品种。

3）双相不锈钢：具有奥氏体组织和铁素体组织，含有铬、镍、钼和氮。氮提高了耐点蚀和缝隙腐蚀，特别是提高了不锈钢的强度。主要用于建筑外部对强度和耐蚀性要求较高的场所。

二、常用牌号

铁素体不锈钢：400系列（430）。

奥氏体不锈钢：300系列（304、304L、316、316L）。

双项不锈钢：奥氏体/铁素体（2205）。

三、组成

标称化学成分重量的***比见下表。（%）

钢种 铬 镍 钼 氮 碳（）

2205 22 5 3 0．15 0．03

316（316L） 17 11 2 — 0．08（0．03）

304（304L） 18 8 — — 0．08（0．03）

430 17 — — — 0．06

（标称化学成分重量的***表）注：有“L”者说明是焊接用的，含碳少。

四、优点

耐腐蚀，不涂漆，少维护，形象美，表面多样化，高强度，易加工，可回收，初始成本高，寿命周期成本

凯益恒2205双相不锈钢管 生产标准 GB/T 21832-2008，天津凯益恒钢铁贸易有限公司经营销售不锈钢管系列销售电话13516131088

不锈钢可以按用途、化学成分及金相组织来大体分类。

　　以奥氏体系类的钢由18%铬-8%镍为基本组成，各元素的加入量变化的不同，而开发各种用途的钢种。

1． 以化学成分分类：

　　①． CR系列：铁素体系列、马氏体系列

　　②． CR-NI系列：奥氏体系列，异常系列，析出硬化系列。

2． 以金相组织的分类：

　　①． 奥氏体不锈钢

　　②． 铁素体不锈钢

　　③． 马氏体不锈钢

　　④． 双相不锈钢

　　⑤． 沉淀硬化不锈钢

3．不锈钢的表面类别

　　现在不锈钢的发展，已使不锈钢的耐蚀性、外观、加工性、强度等特性远远超过其它材料，而且，不锈钢的许多表面处理法，可以取得丰富多彩的颜色及形状，这为不锈钢的发展作出很大的贡献。

 凯益恒2205双相不锈钢管 生产标准 GB/T 21832-2008，天津凯益恒钢铁贸易有限公司经营销售不锈钢管系列销售电话13516131088

　　不锈钢制造过程中的表面处理法以及机械研磨表面处理法

表面 特征 制造法概要 用途

*** 银白色，无光泽 热轧到规定厚度，再经退火和除鳞的一种粗糙、无光表面 不需要有表面光泽的用途

NO.2D 银白色 冷轧后进行热处理和酸洗，有时在毛面辊进行最终的一道轻轧的一种无光表面加工 2D产品用于对表面要求不严的用途，一般用材，深冲用材

NO.2B 光泽强于NO.2D NO.2D处理后，经过抛光辊进行最终一道轻度冷轧，以取得适当光泽。这是最常用的表面加工，该加工也可作为抛光的***步。 一般用材

BA 光亮如镜 无标准，但通常是光亮退火的表面加工，表面反射性很高。 建筑材料，厨房用具

NO.3 粗研磨 将NO.2D和NO.2B材，用100~200#（单位）的砥粒研磨带，进行研磨 建筑材料，厨房用具

NO.4 中间研磨 将NO.2D和NO.2B材，用150~180#砥粒研磨带进行研磨而获得的抛光表面，这是通用的，有镜面反射的带有可见‘晶粒’的光亮表面 同上

NO.240 细研磨 将NO.2D和NO.2B材，用240#砥粒研磨带进行研削 厨房用具

NO.320 极细研磨 将NO.2D和NO.2B材，用320#砥粒研磨带进行研削 同上

NO.400 光泽接近于BA 将NO.2B材，用400#抛光轮进行研削 一般用材，建筑用材，厨房用具

HL 发纹研磨 适当粒子大小的研磨材料进行发纹研削（150~240#）其砥粒很多 楼房，建筑用材

NO.7 接近于镜面研磨 用600#回转抛光轮进行研磨 美术用，装饰用

NO.8 镜面研磨 镜子用抛光轮进行研磨 反光镜，装饰用

4．不锈钢的缺陷类别

分类 个数 典型缺陷 共同缺陷

原料缺陷 28 金属球痕，大理石纹，纵向发裂 划伤，异物压入，污染，折痕，卷取不良

冷轧缺陷 30 辊印，辊表面粗糙，辊振动痕，鱼尾纹，微细皱纹，浪型缺陷，垫纸压入

退火酸洗 32 过酸洗，退火酸洗，欠酸洗，欠退火，点蚀，锈，刷辊痕，橡胶残留，白斑，酸洗液残留，炉内停止

精整缺陷 30 脱脂不良，研磨不匀，条纹，毛边

5．钢的分类方法

　　5-1　按化学成分分类：

　　◆碳素钢

　　◆合金钢：低合金钢：合金元素≤5% 高合金钢：合金元素≥10% 中合金钢：合金元素

          5%—10%

　　注：不锈钢为高合金钢。

　　5-2　按质量分类：

         ① 普通钢

         ② 优质钢

         ③ ***优质（A）

         ④ ***优质钢（E）

　　5-3　按冶炼方法分类：

         ◆平炉钢

         ◆转炉钢

         ◆电炉钢

　　5-4　按用途分类：

         ① C素结构钢 如：45#

         ② 合金结构钢 如：40Cr

         ③ C素工具钢 如：T8

         ④ 合金工具钢 如：3Cr2W8V

         ⑤ 弹簧钢 如：60Si2Mn

         ⑥ 轴承钢 如：GCr15

         ⑦ 不锈钢耐热钢

         ⑧ 高速钢 如：W18Cr4V

　　5-5　按金相组织分类：

         ① 按退火状态分:

            ◆ 亚共析钢

            ◆ 共析钢

            ◆ 过共析钢

            ◆ 莱氏体钢

         ② 按退火状态：以不锈钢为例

            ◆奥氏型：0Cr18Ni9（304）又称：18-8型

            ◆马氏体：1Cr13 2 2Cr13 3Cr13 又称：Cr13型

            ◆铁素体：1Cr17 Cr25Ti

            ◆双相不锈钢（铁素体、奥示体双相）：如：3RE60

            ◆沉垫固溶硬化不锈钢：0Cr17Ni7A1 用于导弹核工业

凯益恒2205双相不锈钢管 生产标准 GB/T 21832-2008，天津凯益恒钢铁贸易有限公司经营销售不锈钢管系列销售电话13516131088
