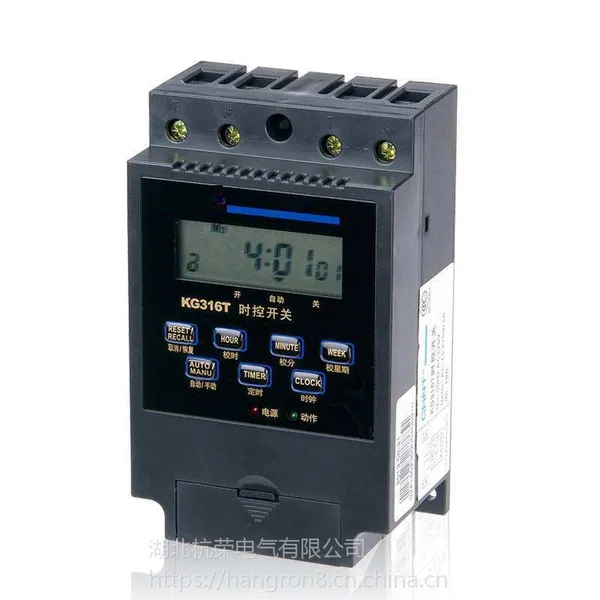

湖北杭荣订购微电脑时控开关规格:KG316T/型号:KG

电脑时控开关电路原理剖析 电脑定时控制开关能够根据用户设定的时间，自动接通和关闭用电设备，控制对象可以是路灯、霓虹灯、广告灯、设备、广播电视设备。本文以KG316T型电脑时控开关为例，介绍控制电路的工作原理。供维修时参考。 一、控制电路原理分析 KG316T电脑时控开关的控制板(板号为XGDZ-2)电路和键控控制、LED指示板(板号为XGDZ-1)电路如图l所示，图中元件、排线端子编号为绘制时自行标注。 市电经变压器隔离、降压后、再经D1～D4桥式整流、C2滤波，一方面为控制电路直流工作电压(时控开关开启时为12V，关闭时为15V)。并使LED1发光，指示时控开关已经接入市电；另一方面再经R2限流、R3分压、VDl稳压、在两端形成3．6V的稳定电压，再经D5降压、R4限流，为电脑电路和液晶显示电路3V工作电源。内附电池E在停电时设定的数据不丢失和电脑计时的不间断，长期供液晶显示时钟和微电脑电路运行。电路中D5在时控开关不接入电源或停电时起隔离作用，防止内附电池经R3耗电。 当时控开关设定为“自动状态”，电脑计时到达设定的某组“开”的时间时，电脑控制输出端(XGDZ—B板排线端子⑧)输出接近3V的电平，送往XGDZ-2板端子④，经R5驱动Ql饱和，继电器线圈中流过电流，常开触点吸合，时控开关处于“开”态。同时继电器线圈两端的压降使LED2点亮，指示目前处于工作“开”态。 当电脑计时到达设定的某组“关”的时间时，微电脑控制输出端变为0V电平，Q1、Q2截止，继电器释放，时控开关转为关态，同时，由于Ql、Q2截止，继电器线圈两端变为等电位，LED2熄灭，指示目前时控开关处于关状态。 当选择手动操作将时控开关设定为“开”或“关”的状态时，电脑控制输出端子分别输出电平或电平，控制、指示电路工作过程与设置为自动时相同。

夏门杭荣订购微电脑时控开关规格:KG316T/型号:KG

常见故障检修 1．到达设定时间，时控开关没有自动开启 如果确认设置的时间和状态符合要求，则是设定自动状态时的设定顺序不对。KG316T电脑时控开关在按“自动/手动”键设定“开、自动、关”时的转换顺序是往复变换式，不是循环方式。在设定为自动方式时应先将指示状态的三角形箭头，由对应当时所处状态的位置转换到“自动”位置。 2．电源指示灯不亮、开关不动做 将时控开关脱离市电，查市电输入接线端是否有2．4k左右的阻值，这是12V变压器初绕组阻值，它随变压器所用线径和匝数的不同有很大差异。若呈输入端开路，查0．保险管是否烧断。若变压器损坏则要更换体积相差不大的12V变压器。变压器整流输出电压实测在继电器释放状态为15V左右，继电器吸合后降为12V左右。 3．使用或放置长时间后，不接入市电时液晶显示屏显示字符淡或不显示 此为内附电池电量不足或失效所致，需更换两节5号电池。注意不要用充电电池更换，因为充电电池电压太。 4．时控开关关不断 此故障多为Q1、Q2短路损坏造成。 查出后可用常见的2s8050晶体管更换，Q1也可用9013等普通小功率NPN管代换。继电器损坏后代换时应考虑负荷大小，用同型号代换。 时控开关正常工作时，电路关键点实测电压如图1中所标注，括号内为继电器释放(关态)时电压值。

上海杭荣订购微电脑时控开关规格:KG316T/型号:KG

产品简介

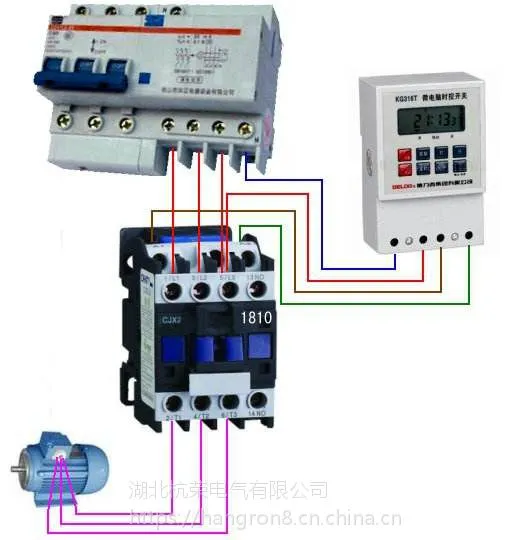

本时控开关采用八位微处理器芯片，直接封装在PCB板上，外围使用贴片元件、表面安装，LCD液晶显示屏，大功率继电器输出。配合交流为220V的数码交流继电器组合使用，按原理图接线即组合成为大功率及特大功率微电脑时控开关系统。作为延时定时元件，可按预定的时间接通或断开各种控制电路的电源。适用于路灯、霓虹灯、广告招牌、广播电视设备、工业电磁阀、工业自动化设备及各种家用电器。

购买需知：

本公司上传产品型号规格有限，产品型号规格有多种，详情请来电资询。

湖北杭荣电气有限公司为创造品牌，提企业度，树立企业形象，我们本着“一切追求，用户满意为宗旨”的神，以“惠的、周到的服务、可靠的产品”的原则向您郑重：

产品：

1、 产品的制造和检测均有记录和检测资料。

2、 对产品性能的检测，我们诚请用户亲临对产品进行全过程、全性能检查，待产品被确认合格后再装箱。

产品：

1、为了产品的可靠性和性，杭荣的产品选材均选用或名品产品。

2、在同等竞争条件下，我公司在不以降产品技术性能、更改产品部件为代价的基础上，真诚以惠的给贵方。

交货期：

产品交货期：一般常规格产品，款到，产品需定制，按用户来样或图片参数要求定制，若有要求，需提前完工的，我公司可特别组织、安装，力争满足用户需求。
