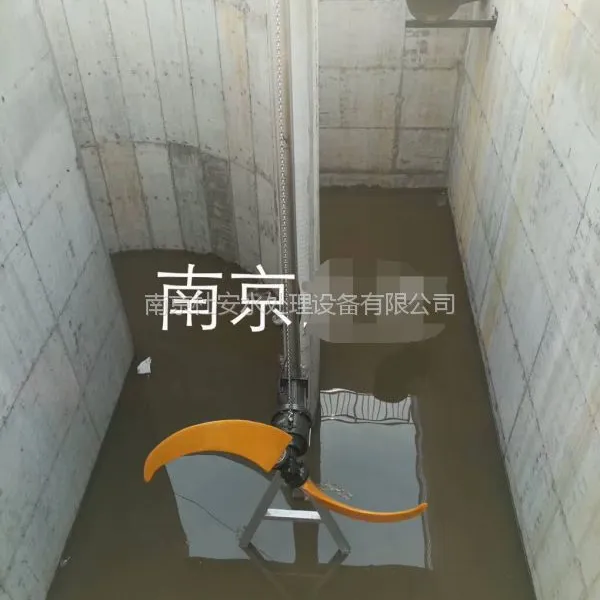

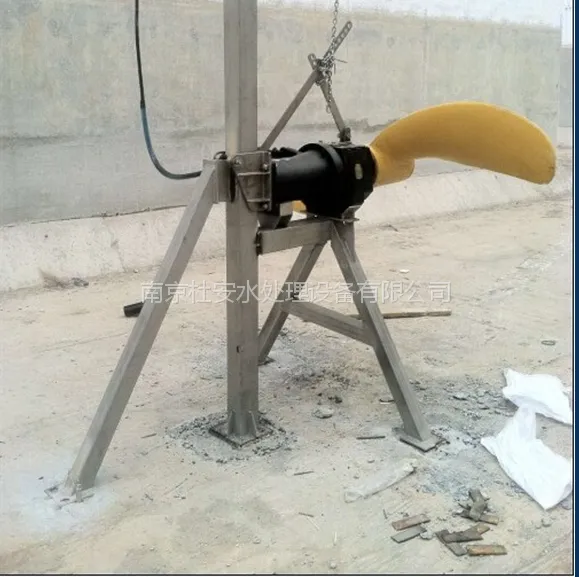

潜水推进机 QJB4/4-2500/2-42/P

潜水推流器

水下推流器

QJB潜水搅拌推流器

低速推流器

QJB型系列潜水搅拌机、推进器是我公司前期在引进德国ABS公司***技术并消化吸收世界其它***潜水搅拌机制造公司产品特点的基础上自行研制开发的系列产品，现已形成电机功率从0.85~15Kw，转速从36~980转/分，叶轮直径260~2500mm的系列产品的批量生产，打破了我国潜水搅拌机完全依赖进口的局面。“南京杜安” 搅拌机系列产品在投放市场以来，先后在全国数家污水处理厂投入运行，取得了满意的实际效果，得到用户的一致好评。“南京杜安”还成为国家“十五”863计划“优化、改进潜水搅拌机水力结构设计”项目的承担单位，这是“南京杜安”在继潜水排污产品后又一次为实现我国水处理设备国产化目标迈出的坚实一步。

1、型号规格               QJB4/4-2500/2-42/P

2、主要技术参数

数量                     1套

安装位置                 氧化沟

电机功率                 4kW

叶片枚数                 2片

叶轮转速                 42rpm

叶轮直径                 2500mm

启动方式                 直接启动

电机每小时启动次数       ≥15次/小时

工作时间                 24小时连续并可间歇运行

电机防护等级             IP68

电机绝缘等级             F 级

电源                     380V；3ph；50Hz

推力值                   F1=1600N

3、用途

用于氧化沟进行低速搅拌，推动池水流动，使池中污泥充分搅拌、混合。

4、适用范围

推流搅拌机在下列条件下能正常连续运行

4.1 海拔不超过1000m；

4.2 介质温度不超过40^OC；

4.3 介质的PH值在5—10之间；

4.4 液体密度不超过1150kg/m³；

4.5 长期潜水运行，潜水深度一般不超过20m；

5、结构设计特点

5.1 接线盒

接线盒是全封闭的，与周围围液体隔离。电缆是经过特殊加工的密封水密电缆。

5.2 电动机

低速推流器的电机为鼠笼式感应电动机，通过减速装置与叶轮联接，其绕组的绝缘等级为F等级，工作温度可达155^OC，电机在搅拌载荷下不会出现过载现象，电机每小时可起动不小于15次，但时间间隔应均匀。电机为惰性气体填充壳式设计，内部为充满的惰性气体,以防止电机内部凝露和外部污水的侵入。电机定子采用热套法嵌入机壳中，牢固可靠。正常情况下，电机的温升不超过80^OC。

5.3 冷却

电动机的冷却通过机壳周围液体热传导而完成。电机定子采用热套嵌入机壳使其热传导效率更高。

5.4 密封

轴封采用两道分别独立的机械密封结构，密封磨擦幅材料为耐腐蚀烧结碳化钨/碳化硅，密封在油腔内运行，油腔有足够油量和空间，能以稳定的流速对重叠的密封面进行润滑。外机械密封为耐腐蚀烧结碳化钨/碳化硅，避免搅拌液进入油腔。内机械密封为碳化硅/碳化硅，避免油腔中的油进入电机。内、外机械密封各自独立地运行。

静密封采用O型圈密封，材质为丁晴-70。

5.5 轴承

电机轴由一个深沟球轴承、一个双列角接触球轴承和一个圆柱滚子轴承支撑；叶轮轴由两个深沟球轴承和一个推力球轴承支撑。所有轴承均为免维护进口轴承，设计使用寿命大于100，000小时。

5.6 保护装置

定子绕组中装有叁个串联联接的常闭型热敏开关，热敏开关在140^OC动作。

电机定子腔及油室内设有泄漏检测器，以便检测动、静密封泄漏情况，并适时切断电源。

热敏开关、定子室漏水传感器经导线引至电机接线盒。

5.7 叶轮

通过优化水力设计的叶片宽而薄，表面光滑呈后掠式，具有高效无阻塞及自清功能。桨叶轴采用不锈钢材质，桨叶材质为高强度合金骨架支撑下的强化聚胺酯制作，有效地防止了表面腐蚀和大跨距叶片的变形和断裂问题。

5.8动力和控制电缆

潜水控制电缆和动力电缆的尺寸符合IEC标准并提供随机长度15米。电缆外护套是低吸水性的防泄露氯丁橡胶，并且机械柔性能承受电缆进线处的压力。电缆自由终端在潜水电机制造完毕时做好密封，使其在库存、运输、直至接至现场接线箱前有效防止潮气浸入。

6、技术性能

6.1低速推流器安装在***的位置上，能够提供足够的输入功率，***沟道内的流速要求，以离池底300mm为准，***沟道内的流速不低于0.3m/s。

6.2 低速推流器采用两套分别独立的机械密封结构，机械密封***在25000小时内可靠运行而不需更换。低速推流器出厂前整机作密封气压试验，试验压力为0.3Mpa，历时5分钟无泄漏现象。低速推流器具有良好的密封性能，***在完全潜水的条件下每日24小时连续运行、间歇运行和长期停止状态后恢复运行，低速推流器在整个运行过程中能保持平稳。

6.3 低速推流器的电机为潜水专用电机，其制造标准Q/320123NLB51-1999 和JISB 8325-1993《潜水三相异步电动机》。电机能在水下20m处连续使用而不失去其防水性能，防护等级为IP68。电机有足够的轴功率，以***低速推流器在其整个性能曲线范围内运行时不过载。电缆采用***的水密电缆，接线盒入口处采用专用的密封结构，并经特殊硫化处理，可在电缆外皮意外破损情况下，防止介质渗入电机腔内，从而能***低速推流器在污水环境中的长期正常、安全运行。

6.4 低速推流器的提升装置的操作便捷可靠，在维护时，无须排放池中的污水，即可将设备提出水面或进行工作高度的调整，提升装置的高度能***起吊设备时跨过1.2米高的栏杆。低速推流器和潜水电缆，能够连续浸没在深度为20米的水下而不会损失其水密性。

7、就地电控箱

每台低速推流器配备就地电控箱一个，防护等级IP55，能满足露天长期使用的要求。

就地电控箱可实现每台设备的开、停及相应保护，同时,向用户提供远程(PLC)控制所需的远程(PLC)控制、指示信号相应的无源接点端子接口。

就地电控箱带有自动/手动切换开关，当切换到自动状态时，低速推流器可接受来自中央控制室PLC送来的开、停命令；当切换到手动时，可就地手动控制开、停。

就地电控箱可实现设备的自保护，并具有超温和泄漏保护功能，同时,可向中央控制室发送信号并报警停机。

当低速推流器发生任何一种超温和泄漏情况时，可向中央控制室PLC送出一个总的故障信号，其故障信号的类别能在就地控制箱上通过报警指示灯的形式体现。

就地电控箱可向中央控制室PLC送出设备的开、停状态信号。

8、材料

机壳                               HT250

轴承                               进口NSK

搅拌器轴                           不锈钢

叶轮                               高强度合金骨架支撑下的强化聚胺脂

导杆、起吊架、钢丝绳、吊环         不锈钢304

支座                               不锈钢304

紧固件                             不锈钢304

O型圈                             丁晴-70

机械密封                           碳化钨/碳化硅

9、防锈和涂漆

所有裸露在外的金属表面喷砂除锈至Sa21/2级，清理青面粉尘、油污后，喷涂防腐底漆两遍。面漆两道，油漆表面光亮，无污损、碰伤、裂痕等现象。

10、检验和试验

按中华人民共和国城镇建设行业标准CJ/T 109-2000《潜水搅拌机》进行。

11、使用寿命

低速推流器在规定的条件下，***故障前平均运行时间不小于20000小时，整机使用寿命不少于15年。

12、供货范围

? 装配完整的低速推流器主机（含电机）；

? 就地电控箱；

? 托架、吊钩、导杆、固定件、钢索等；

? 15米水下电缆、电缆套（尼龙）；

? 可转向升降吊架组；

? 所有连接附件、地脚螺栓。

? 货物的包装、运输、装卸、安装、调试、验收、人员培训、售后服务及技术支持等服务
