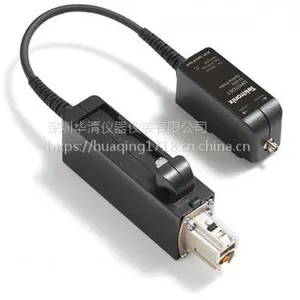

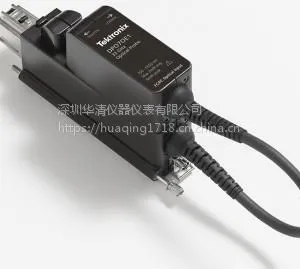

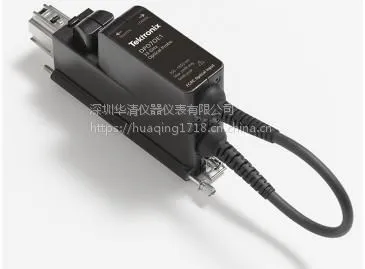

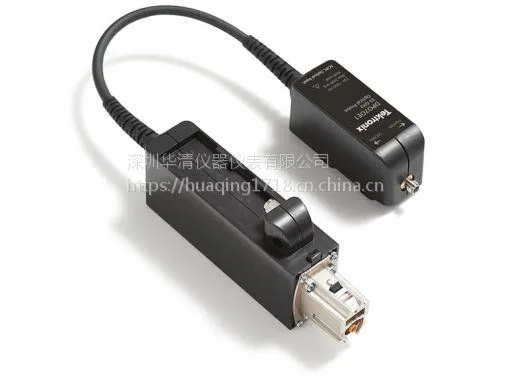

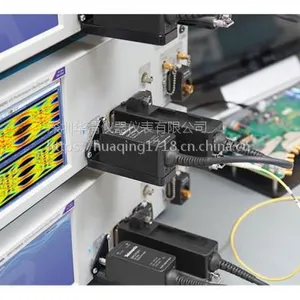

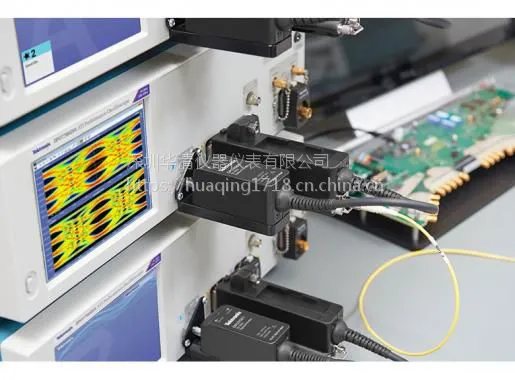

DPO7OE1 和 DPO7OE2

DPO7OE1 和 DPO7OE2

标称特点

• 电带宽 (-3 dB) 1

• DPO7OE1: 33 GHz

  DPO7OE2: 59 GHz

• 四阶 Bessel Thomson 滤波器2

• 用户***

• 耦合

• 直流

• 波长范围（选项 FC/PC）

• DPO7OE1: 750 nm ~ 1650 nm

  DPO7OE1: 850 nm, 1310 nm, 1550 nm (校准后)3

  DPO7OE2: 1200 nm ~ 1650 nm

  DPO7OE2: 1310 nm, 1550 nm (校准后)3

• 波长范围（选项 FC/APC）

• 1310 nm, 1550 nm (校准后)3

  DPO7OE1: 1260 nm ~ 1650 nm

  DPO7OE2: 1200 nm ~ 1650 nm

• 光连接器类型

•


• 选项 FC/PC

• FC/PC (FC 由可更换的 JAE 连接器确定)

• 选项 FC/APC

• FC/APC

• 输入光纤纤芯直径（值）

• 探头	选件	技术指标
  DPO7OE1	FC/PC	50 μm (兼容单模光纤和多模光纤)
  	FC/APC	9 μm (兼容单模光纤)
  DPO7OE2	FC/PC	9 μm (兼容单模光纤)
  	FC/APC

• 示波器接口

• ATI（1.85 mm RF 连接器）, TekConnect


1使用 DSP。

2滤波器为标准光基准接收机，对 DPO7OE1 的电带宽<22 GHz，对 DPO7OE2 的电带宽为 29.5 GHz。

3在运行用户校准程序后，DPO7OE 系列在自定义波长上支持校准后的幅度响应。

光特点

•



•


• 上升时间 (10% ~ 90%)1

• DPO7OE1: 10.2 ps

  DPO7OE2: 8 ps

• 输入功率（线性响应）

• 4 mW, 典型值

• 非破坏输入信号

• DPO7OE1: 4 mW, 典型值

  DPO7OE2: 2 mW, 典型值

• 输入回波损耗

• DPO7OE1: >19 dB

  DPO7OE2: >27 dB

• 异常

• 3% 峰峰值 (仅适用于 ORR 滤波器), 典型值

• 输出零（暗电平）

• ± (10 ?W ± 4% * | 垂直偏置 |), 1310 nm 和 1550 nm

  ± (12 ?W ± 4% * | 垂直偏置 |), 850 nm (仅 DPO7OE1)

• 与偏振相关

• <0.3 dB, 典型值

• 直流垂直精度

• ± (25 ?W + 4% * |(垂直读数) - (垂直偏置)|), 典型值

• 光噪声, RMS (DPO7OE1)

• 1310 nm

  滤波器	TekConnect		ATI
  	典型值(?W)	值 (?W)	典型值(?W)	值(?W)
  无	7.42	8.83	9.31	9.93
  平坦到33 GHz	10.60	12.71	9.84	12.31
  平坦到值	10.60	12.71	15.06	22.29
  用户 12.6 GHz (对16.8 GBd NRZ)	5.20	7.64	6.23	8.18
  用户 21 GHz (对28.05 GBd NRZ)	6.94	8.99	7.33	9.63

• 光噪声, RMS (DPO7OE2)

• 1310 nm

  滤波器	TekConnect		ATI
  	典型值(?W)	值(?W)	典型值(?W)	值(?W)
  无	11	13	16	18
  平坦到值	11	13	16	18
  用户 12.6 GHz (对16.8 GBd NRZ)	7.5	9.5	7.5	9.5

1ATI 通道上从平坦到滤波器。

兼容性

•


•

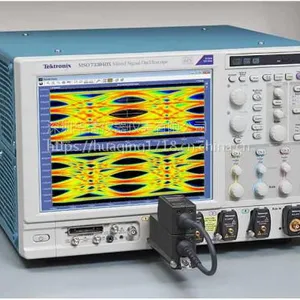

• 兼容的泰克示波器

• DPO70000SX, DSA/DPO70000D, MSO/DPO70000DX, MSO/DSA/DPO70000C

温度

• 温度

•


• 工作状态

• 10 °C ~ +40 °C

• 非工作状态

• -22 °C ~ +60 °C
