适用介质：氯气、氯水、氯化氢、精制盐水、高纯盐酸、硫酸、磷酸、氢氟酸、王水、碱液等强腐蚀性、强氧化性介质

适用温度：-40～150℃

公称压力：PN0.6～1.6MPa  ANSI 150LB

公称通径：DN 50~800  NPS 2"~32"

***号：ZL2012 2 0169599.8

产品介绍

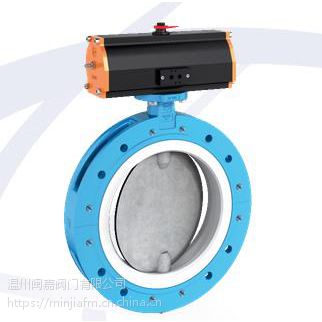

     氯碱专用氟塑料全衬蝶阀，是针对强酸、强碱等强腐蚀介质输送的特殊要求，并结合国内阀门应用的实际情况，采用新颖的密封形式和可靠的密封结构设计而成。该型阀门具有密封性能稳定、使用***、耐腐蚀性强、无介质内、外漏以及操作轻便等特点，成功解决了化工管道阀门耐腐蚀性能差、壳体易穿孔以及密封性能差、易泄漏的难题，特别适用于化工行业氯气、液氯管道的输送，并满足长期可靠使用的要求。其密封性、安全性等主要性能指标达到了世界知名产品的水平，替代进口产品。

基本结构

1.中线蝶阀为整个蝶板与阀座在360℃圆圈内同心（中心），具体双向密封功能，压力、流量可自由调节。

2.采用******技术加工的衬氟蝶板，氟塑料与金属基体无间隙紧密结合，有效排尽夹层气泡，消除起层、开裂等工艺缺陷。

3.阀座径向密封设有360°弹性增力垫，施加径向回复力，自动调节变形，可靠***长期使用状态下无介质内漏。

4.蝶板上、下轴肩采用多级加载O型、矩型弹性密封，实现密封自动补偿，使上下轴密封副结构成无间隙密封，***介质无外漏。

遵循规范

GB/T12238、API609、MSS SP-67、MSS SP-68等标准。

驱动方式

 手动，蜗轮蜗杆传动，气动，电动。


遵循规范

※可根据客户的要求，按其它非常用标准制造。

基本型号

公称压力PN0.6～1.6MPa 公称通径 DN50～800
