一、产品简介

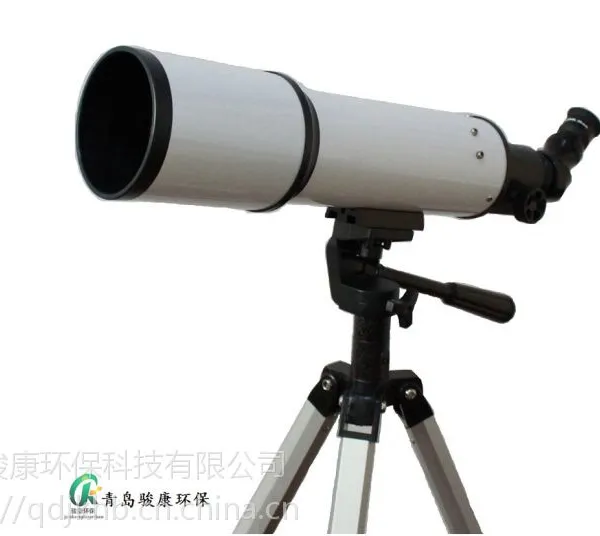

JK-HD-02通用型林格曼黑度计是利用林格曼烟气浓度图测量烟气黑度等级的仪器。它把各国通用的标准林格曼烟气浓度图缩制在一块玻璃上，将其与从望远镜上观测到的实际烟气相对比，从而确定烟气的黑度等级。其的特点就是可以将数码照相机固定在仪器上拍照以记录观测结果。它具有测试快速、简单、准备度高等特点，可广泛应用于各地的环境保护部门和各工矿企业的烟气黑度测定。

二、工作原理

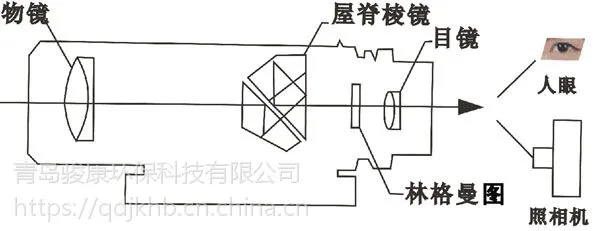

物镜将烟气的像成在带有林格曼图的玻璃上，人眼通过目镜看到由林格曼图和烟气组成的像，通过烟气的黑度和林格曼图上的浓度图相比较就能得到结果。用照相机时，照相机通过目镜把人眼所看到的林格曼图及烟气的合成像拍摄下来。

三、产品特点

1 测量距离远

2 清晰度高，准确度高

3 数码相机万用接口支架，便与拍照，可将结果记录下来

4 仪器使用简单方便，一般工作人员即可操作

四、技术要求

1望远镜视角放大率：       15倍

2望远镜观测距离：         10～2000米

3物镜通光孔径：           80毫米

4林格曼黑度等级：         0～5级

5分划面摄像倍率：         2倍

6外型尺寸：             （600×105×105）mm3

选型指南

JK-HD系列林格曼黑度计是利用林格曼烟气浓度图测量烟气黑度等级的仪器。广泛应用于各地的环境保护部门和各工矿企业的烟气黑度测定。

根据使用的测量装置和仪器不同，测定烟气黑度主要有：林格曼黑度图法、测烟望远镜法和光电测烟仪法。我公司研发有JK-HD-M林格曼黑度图、JK-HD-01经济型和JK-HD-02通用型的测烟望远镜以及JK-HD-03微电脑型光电测烟仪三类：

JK-HD-M林格曼黑度图是简单的测试烟气黑度的设备，无需专门的仪器，一般人员经培训均可进行观测，简单易行，成本低廉。

JK-HD-01经济型林格曼黑度计是简单手持式，即拿在手里就可以观测，观测距离都是500m，望远镜放大倍率10倍。

JK-HD-02通用型林格曼黑度计观测距离是1000m-2000m，望远镜放大倍率是15-20倍，可以连接相机，是环境监测站和第三方产品。

JK-HD-03微电脑型林格曼黑度计观测距离是500m，望远镜放大倍率是10倍。可以直接显示测量结果，具有储存打印功能。
