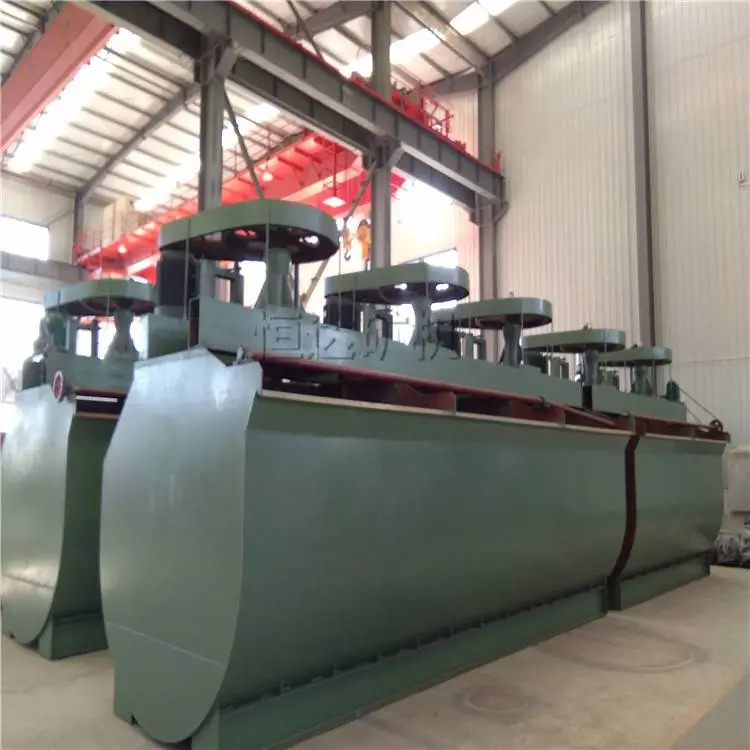

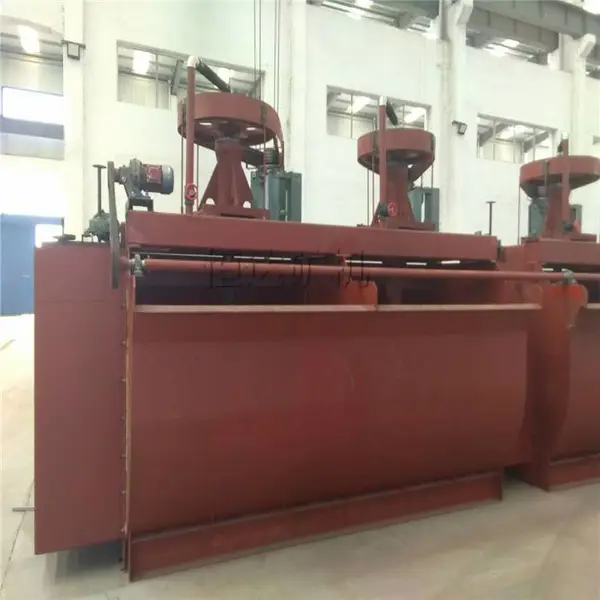

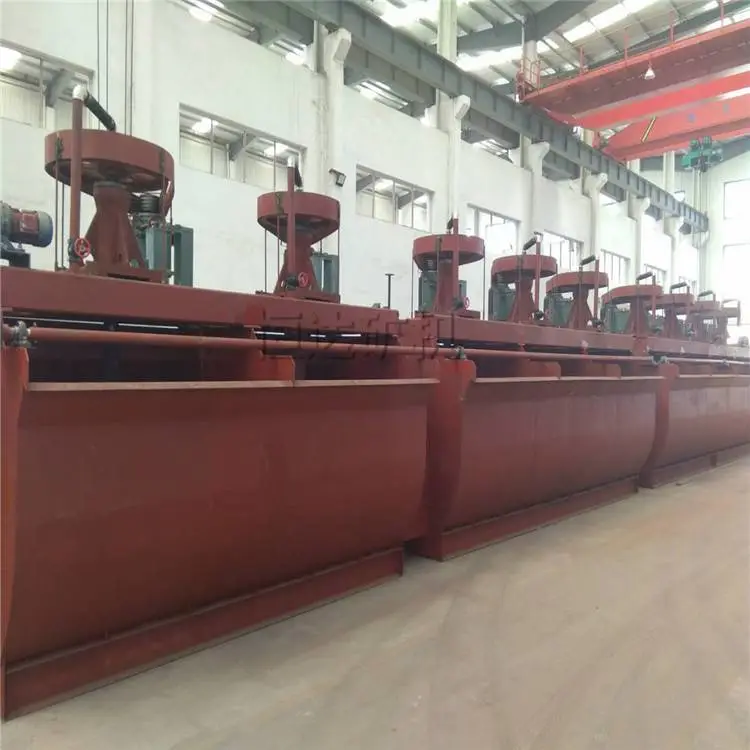

供应XCF充气式浮选机 浮选机设备生产厂家

优势特点

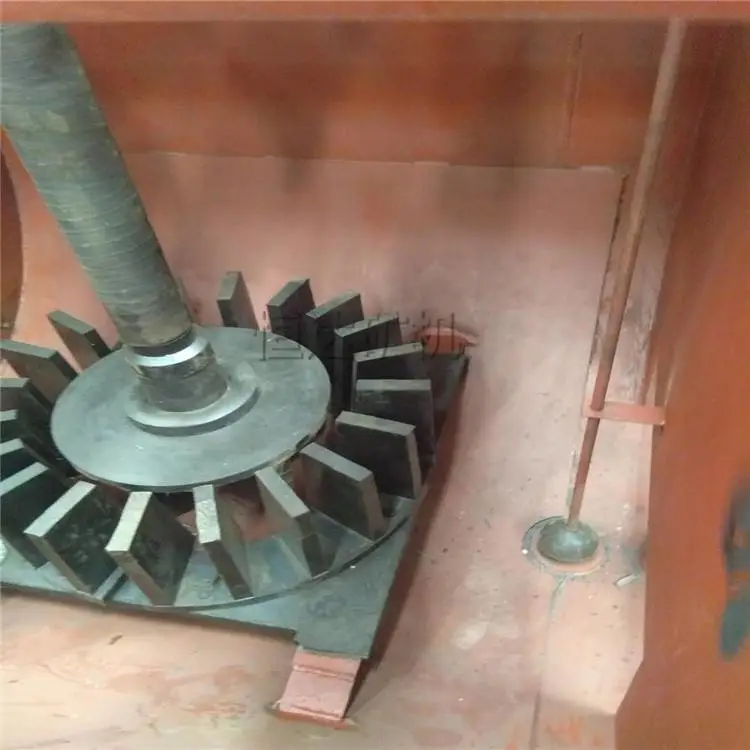

叶轮是一种叶片后倾一个角度的锥形叶轮，搅拌能力强，结构简单；

功耗很小，可节能30-50%

在叶轮腔中装置了多空圆筒形空气分配器，空气分散均匀，其将结合好。

矿粒悬浮好，浮选指标高

采用U形槽体，尾砂沉积少；

易损件磨损轻，寿命长；

机械搅拌式，不能自吸气，不能自吸矿浆，作业间需阶梯配置。

可与XCF型浮选机构成联合浮选机组作直流槽。



工作原理

KYF型充气机械搅拌式浮选机的叶轮旋转时，槽内矿浆从四周经槽底由叶轮下端吸入叶轮叶片间，同时，由鼓风机给入的低压空气经风道、空气调节阀、空心主轴进入叶轮腔的空气分配器中，通过分配器周边的孔进入叶轮叶片间，矿浆与空气在叶轮叶片间进行充分混合后，由叶轮上半部周边排出，排出的矿流向斜上方运动，由安装在叶轮四周斜上方的定子稳定和定向后，分散到整个槽子中。矿化气泡上升到槽子表面形成泡沫，泡沫自流到泡沫槽中，矿浆再返回叶轮区进行再循环，另一部分则通过槽间壁上的流通孔进入下槽进行再选别。矿用浮选机也叫矿用叶轮式浮选机，这类浮选机的工作原理是：矿浆由进浆管给入到叶轮上，被旋流的叶轮产生的离心力抛向槽中，于是在盖板下形成负压，自动的由进气管吸入空气。吸入的空气和给进的矿浆在叶轮上部混合一起又被抛向槽中，于是又产生负压，又吸入空气，如此连续地进行。经过***作用的矿浆中，欲浮矿物被气泡带至表面形成矿化泡沫层，并被刮板刮出得到精矿。而不上浮的矿物和脉石则经槽子侧壁上的闸门进入中间室并给入下一浮选槽内，每个或几个槽内矿浆水平的调节，每通过调节闸门上下来完成。矿浆在机内就是这样进行循环流动。

技术参数：

 型号及规格    有效容积/m3    槽体尺寸(长*宽*高）/m*m*m    叶轮直径/m    安装功率/kw    ***小进风口压/kPa    充气量调节范围/(m3/m2.min)    生产能力/（m3/min)

 XCF/KYF-1
     1     1.00*1.00*1.10     0.40/0.34     4/3     ＞11     0.05~1.4     0.2~0.5加2~1
 XCF/KYF-2     2     1.30*1.30*1.25     0.47/0.41     5.5/4     ＞12     0.05~1.4     0.5~1/0.5~2
 XCF/KYF-3     3     1.60*1.60*1.40     0.54/0.48     7.5/5.5     ＞14     0.05~1.4     0.7~1.5/0.7~3
 XCF/KYF-4     4     1.80*1.80*1.50     0.62/0.55     11/7.5     ＞15     0.05~1.4     1~2/1~4
 XCF/KYF-6     6     2.05*2.05*1.75     0.62/0.55     18.5/11     ＞17     0.05~1.4     1~3/1~6
 XCF/KYF-8     8     2.20*2.20*1.95     0.72/0.63     22/15     ＞19     0.05~1.4     2~4/2~8
 XCF/KYF-10     10     2.40*2.40*2.10     0.76/0.66     30/22     ＞20     0.05~1.4     3~5/3~10
 XCF/KYF-16     16     2.80*2.80*2.40     0.86/0.74     37/22     ＞23     0.05~1.4     4~8/4~16
 XCF/KYF-20     20     3.00*3.00*2.70     0.91/0.78     45/37     ＞25     0.05~1.4     5~10/5~20
 XCF/KYF-24     24     3.10*3.10*2.90     0.93/0.80     55/37     ＞27     0.05~1.4     6~12/6~24
 XCF/KYF-30     30     3.50*3.50*3025     0.88/0.90     55/45     ＞31     0.05~1.4     7~15/7~30
 XCF/KYF-40     40     3.80*3.80*3.40         1.05     75/55     ＞32     0.05~1.4     8~19/8~38
 XCF/KYF-50     50     4.40*4.40*3.50     1.20/1.03     90/75     ＞33     0.05~1.4     10~25/10~40
