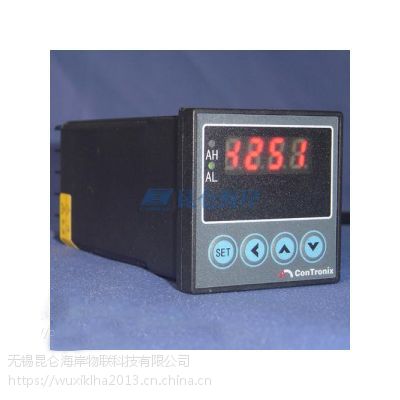

CH6/C-H经济型仪表产品特点

I 0.5级精度，测控速度每秒5次。显示范围-1999～9999
I 基本型，功能型，光柱型三种可选择的面板形式
I 8段折线修正功能
I 可选配1～4点报警输出。包括测量值上限、测量值下限、偏差上限、偏差下限、偏差值五种基本报警方式和与五种基本报警方式对应的五种待机报警方式。(待机报警方式：指仪表通电时即使处于报警区域也不报警，当测量值进入不报警区域后建立待机条件，此后正常报警)
I 5种可选配的外供电源
I 可选配通讯、变送和打印功能

输入信号包括直流电流，直流电压，热电阻，热电偶，远传压力表五类， 通过按键输入选择。 直流电流：（4~20）mA，（0~10）mA，（0~20）mA 直流电压：（1~5）V ，（0~5）V 热电阻：Pt100，Cu100，Cu50，BA1，BA2，G53 热电偶：K，S，R，B，N，E，J，T 其它输入信号或分度号需在订货时注明。

3.3 报警输出 ? 继电器输出：触点容量 220V AC，3A，阻性负载 共用 2 点报警，可按通道的各报警点值设定 3.4 外供电源 ? 24V DC 电源：用于给变送器供电，负载能力≧200mA 3.5 通讯接口（选择功能） ? 光电隔离 ? RS232、RS485 标准，在订货时注明 ? 通讯速率 9600，19200，57600，115200 通过设定选择 ? 配套测试软件，提供组态软件和应用软件技术支持 ? 可选 Modbus_RTU 通讯协议与上位机通讯 3.6 电源条件 ? 220V AC 供电的仪表：220V±10%，功耗小于 15VA ? 24V DC 供电的仪表：24V±10%，功耗小于 15VA ? 注：实际功耗与仪表总通道数有关 3.7 环境 ? 工作温度范围：0℃~50℃ ? 储藏温度范围：-20℃~60℃ ? 工作湿度范围:低于 85%R.H

北京昆仑海岸CH6/C-HTB1V0智能仪表CH6/C-H经济型仪表安装与接线 4.1 外形及开孔尺寸 为确保安全，接线必须在断电后进行。 交流供电的仪表，其 端是电源滤波器的公共端，有高压，只能接大地， 禁止与仪表其它端子接在一起。 本说明书给出的为基本接线图，受端子数量的限制，当仪表功能与基本 接线图冲突时，接线图以随机说明为准。
