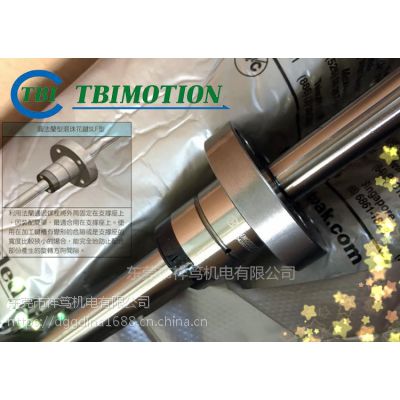

TBI滚珠花键介绍:

滚珠花键是利用装在花键轴外筒内的滚珠，在精密研磨的滚动沟槽中，同时进行平滑滚动及传递力矩， 采用独特之接触点设计，具有更大之接触角度(40°) ，除了具有高度之灵敏性外，更能大幅提升负载之能力，适用于振动冲击负荷作用过大、定位精度要求高、以及需要高速运动性能的环境，在这类环境下也能发挥***作用。同时，即使代替直线滚珠衬套使用时，因轴径相同的情况下，滚珠花键所具有的额定负荷是线性衬套的十几倍，所以能使设计变得十分小巧，即使在悬臂负荷、力矩等作用的情况下，也可安全使用且具有高耐用性。

TBI滚珠花键结构:

滚珠花键可分为有法兰型式之SLF及无法兰之SLT 两种型式，因轴径的大小钢珠之接触路径又可分为2排(180°)( SLF/SLT6 ~ 20)和4排(70°)( SLF/SLT25 ~ 50)，此外亦提供空心轴供选择使用。

花键轴精度:N级(普通级)、H级(***)、P级(精密级);

预压等级:P0(无预压)、P1(轻预压)、P2(中预压);

花键轴类型:S(实心花键轴)、H(空心花键轴);

TBI滚珠花键型号：

SLF法兰型系列：SLF006  SLF008  SLF010  SLF013  SLF016  SLF020  SLF025  SLF030  SLF040  SLF050

SLT圆筒型系列：SLT006  SLT008  SLT010  SLT013  SLT016  SLT020  SLT025  SLT030  SLT040  SLT050

SOF法兰型系列: SOF008  SOF010  SOF012  SOF015  SOF020  SOF025

SOT圆筒型系列: SOT008  SOT010  SOT012  SOT015  SOT020  SOT025

公司出售TBI正品滑块、导轨、滚珠丝杆、丝杠、丝杆支撑座、联轴器、滚珠花键等,由于型号繁多，未能一一列出，如若找不到贵司需求型号，请联系销售核对尺寸及根据尺寸核对型号，欢迎咨询，量大从优.........
