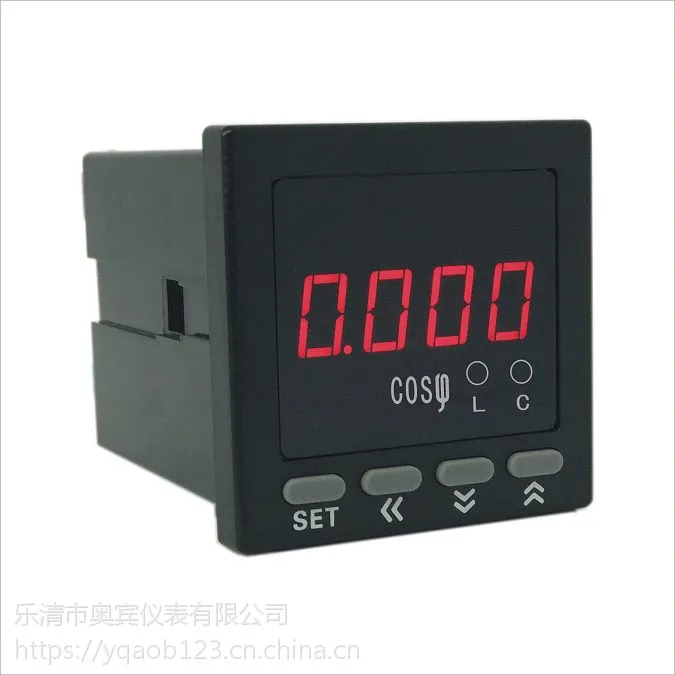

奥宾仪表AOB194H-7X1数显功率因数表使用说明书

一、概述

1.1用途
奥宾仪表AOB194H-7X1数显功率因数表为***可编程智能表，主要用于对单相或三相用电线路中的有功功率、无功功率进行实时测量与指示，并通过 RS485接口或模拟量变送输出接口对被测功率数据进行远传。

1.2 功能特点
采用模块化设计方式，全SMT生产工艺电压、电流互感器倍率可自由设置
一路模拟量变送输出功能（可选），输出可任意编程设置为0～10mA 、0～20mA、4～20mA
一路上下限报警输出或两路开关量遥控输出功能（可选），报警动作延迟时间可在0~60s范围内任意设置
RS485通讯输出功能（可选），采用标准MODBUS-RTU通讯规约
可同时具备一路模拟量变送、一路上下限报警和RS485通讯输出功能
两路或四路开关状态检测功能（可选）,配合RS485通讯实现开关状态的"遥信"与"遥测"
最小值查看功能

三、奥宾仪表AOB194H-7X1数显功率因数表技术参数
3.1有功功率测量显示范围：0～999W～999kW～9999MW( 单位通过状态指示灯自动切换)
3.2无功功率测量显示范围：0～999var ～999kvar ～9999Mvar(单位通过状态指示灯自动切换)
3.3测量准确度：±0.5%FS1 ) 1(±字(有功功率、 ±1.0%FS ±字无功功率）

3.4 额定输入电压：AC100V、220V、380V(互感器倍率自由设定)
3.5 额定输入电流：AC 1A 或5A(互感器倍率自由设定)
3.6输入信号频率范围：45.00 ～65.00Hz
3.7 输入回路功耗：电压＜1VA、电流＜0.5VA
3.8 分辨力：为1W，小数点自动移位
3.9采样速率：约3次/s.

3.10 溢出指示：显示字符“ HHHH ”或“LLLL ”
3.11 极性指示：可显示反向功率，负信号自动显示“-”

3.12 辅助电源：AC/DC 85 ～264V 功耗：＜ 3VA
3.13 报警输出：上下限报警同一继电器输出,触点容量为AC250V/2A 、DC30V/2A 。
3.14 变送输出：可自由设置为DC0 ～10mA 0 20mA 或4～20mA ，
     准确度±0.5%FS 与信号输入及辅助电源之间电气隔离, 输出负载电阻：≤500Ω

3.15 通讯接口：RS485 串行通讯，采用MODBUS_RTU 通讯规约
3 16通讯波特率：可选1200bit/s 、2400bit/s 、4800bit/s、9600bit/s
3 17工作环境：温度-10 ～50 ℃，湿度≤85%RH的无腐蚀性场合
