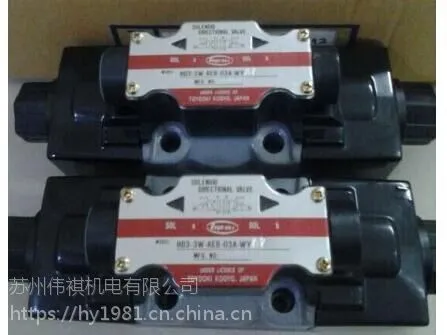

日本丰兴电磁阀

HD3-2S-BCA-02***Y-WYA3 HD3-2S-BCA-02***Y-WYD2 HD3-2S-BCA-03A-WAY1 HD3-2S-BCA-03A-WYA1 HD3-2S-BCA-03A-WYA4 HD3-2W-BCA-02***Y-WYA1 HD3-2W-BCA-02***Y-WYA3 HD3-2W-BCA-03A-WYA1 HD3-2W-BCA-03A-WYA3 HD3-2WD-BCA-03A-WYA1 HD3-3W-AEB-03A-WYA1 HD3-3W-BCA-02***Y-WYA2 HD3-3W-BCA-02***Y-WYA3 HD3-3W-BCA-02***Y-WYA4  HD3-3W-BCA-03A-WYA1 HD3-3W-BCA-03A-WYA3 HD3-3W-BCA-03A-WYA4 HD3-3W-BCA-03A-WYD HD3-3W-BGA-02***Y-WYA1 AD-SL231-304D-DA4（AC220V） HD3-3W-BCA-03A-WYA


  HD3-2S-BCA-03A-WYA4 HD3-2WD-BCA-02***Y-WYA1 AD-SL231D-712D HD3-2S-BCA-02***Y-WYD2 HVP-VCC1K-F4040A3A3 HD3-2S-BCA-02***Y-WYAI AD-SL231D-304D AD-SL231D-304D-DA4C） HD3-3W-BGA-02***Y-WYA1 HD3-3W-BGA-02***Y-WYR1 HD3-3W-BGA-02***Y-WYA2 HD3-3W-BGA-02***Y-WYA1 HD1-3W-BGA-025B-WYR4

HD3-3W-AEB-03A-WYD   HD3-3W-BMA-03A-WYA1   HD3-3W-BMA-03A-WYA2

HD3-3W-BMA-03A-WYA3  HD3-3W-BMA-03A-WYA4   HD3-3W-BMA-03A-WYD2

HD3-3W-BM1A-03A-WYA1 HD3-3W-BM1A-03A-WYA2  HD3-3W-BM1A-03A-WYA3

HD3-3W-BM1A-03A-WYA4 HD3-3W-BM1A-03A-WYD   HD3-3W-BNA-03A-WYA1

HD3-3W-BNA-03A-WYA2  HD3-3W-BNA-03A-WYA3   HD3-3W-BNA-03A-WYA4

HD3-3W-BNA-03A-WYD2  HD3-3W-BN1A-03A-WYA1  HD3-3W-BN1A-03A-WYA2

HD3-3W-BN1A-03A-WYA3 HD3-3W-BN1A-03A-WYA4  HD3-3W-BN1A-03A-WYD2

● 阀

①安装电磁切换阀时，请将滑柱处于水平位置。

②电磁切换阀的流量因机型、回路、使用条件等而异。

③安装阀时可能会进入空气从而造成误动作，因此请务必先放气再动作。

④如果在加压状态下使螺线管长时间处于 ON 或 OFF 状态，可能会造成动作不良，需要采用此类使用方法时，敬请垂询。

⑤无弹簧定位销式（2WD－BcA）用于在非激振状态下保持切换位置。

但是当 T端口背压的过渡性变动?瞬间流量?振动等较大或杂质量较多时，可能会造成定位销保持不良。需要保持

准确的位置时，请常时激振后使用。

● 电子

①将DC螺线管用于有接点继电器时，由于端子箱中组装的浪涌吸収元件，打火较少，但继电器熔化程度因使用条

件（继电器类型、动作频度）而异?

②压敏电阻电压 DC型为110V、AC型为470V。使用SSR时，请确认不超出SSR的负载电压范围。

③采用二极管防止反电动势电压时，推荐使用 ERB06-13 （富士电机 ) 二极管。

④使用晶体管输出卡，通过紧急停止按钮等切断电源回路后，为防止显示灯误亮，推荐使用上述二极管。

⑤接线时，请先切断电源。

⑥采用双螺线管型时，为便于布线，端子台上接有COM短路夹，只要接在任何一个电源通用端子上即可使用?

⑦请将端子螺丝 (M3)的紧固扭矩设置为 0.8N·m±10％。

⑧请将机盖自攻螺丝的紧固扭矩设置为1N·m±10％。

⑨显示灯与螺线管并联接线，因此只要对端子台通电就会亮灯，与螺线管无关。。

⑩请不要对端子台施加不符合规格的电压。

?如果连续使用，线圈表面温度会升高，因此请注意不要直接用手触摸。

?电气布线时，请选择使用类型和粗细与控制阀相匹配的电线。
