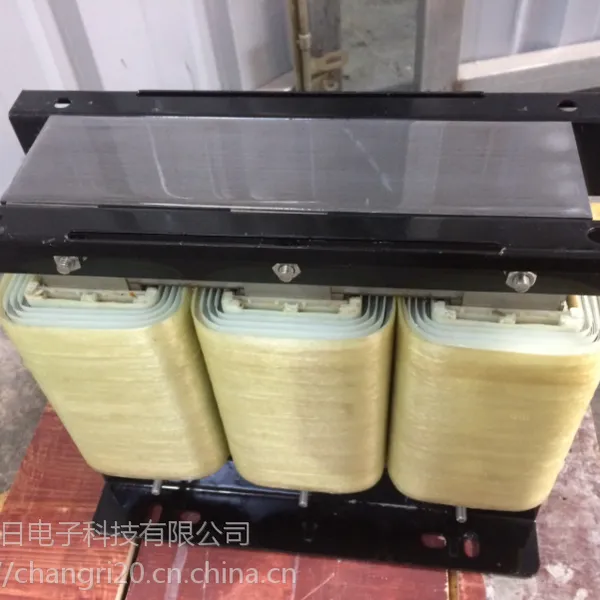

晨昌 380KW变频输出电感器 CXL-1000A/1% 铜箔出线电抗器

CXL出线电抗器铁芯采用优质取向硅钢片，芯柱经多个气隙分成均匀小块，气隙采用高温高强度粘接胶将芯柱的每个小段与上、下铁轭紧密粘接起来，铁芯端面采用高品质防锈漆喷涂工艺，解决了电抗器铁芯表面生锈问题。在运行中大大减小了噪音和振动。

 首先我们考虑两个两个因素入手，一个是前面的变频器功率，一个是电动机的实际使用情况。当然还要考虑到现场的其他因素。一般的电机前面配的变频器都会大一档， 大概的额定电流计算出电流。输出电抗器用在变频器与电机之间的电抗器，是滤除变频器产生的谐波和干扰的，所以电抗器的电流选择要适当大一些，主要考虑到谐波可能会事电流放大。留有一定的余量。

 380KW出线电抗器|铜箔出线电抗器CXL-1000A/1%  在变频器应用中的效果

变频器和调速器是采用变频的方式调速的，所以在调速的时候经常会产生高次谐波和产生波形畸变，会影响设备正常使用，为此，须在输出端加装一个输出电抗器，用于滤出谐波电压和谐波电流，改善电网质量。

380KW出线电抗器|铜箔出线电抗器CXL-1000A/1%  根据现场情况必须考虑输出电抗器的因素

这个是要根据现场情况来的，线路在50m--150m之间一般是 好加电抗器，但是变频器功率小于37KW时有时处于成本考虑，可以不加。但后面接对谐波比较敏感的元件 好是加电抗器或滤波器，按变频器功率来配就成了，也可以致电我公司。来选配技术参数。

380KW出线电抗器|铜箔出线电抗器CXL-1000A/1%  产品概述：
输出交流电抗器用于变频器的负载侧，电机电流流经这些电抗器。
输出交流电抗器补偿长电缆的电容性电荷反转电流，如果是长电机电缆，则可以限制电机端子的 dv/d1
输出电抗器|电动机专用电抗器  性能特点：
铁芯采用优质取向硅钢片，芯柱经多个气隙分成均匀小块，气隙采用高温高强度粘接胶将芯柱的每个小段与上、下铁轭紧密粘接起来，铁芯端面采用高品质防锈漆喷涂工艺，解决了电抗器铁芯表面生锈问题。在运行中大大减小了噪音和振动。
电抗器均采用真空浸漆工艺，经高温热烘固化。线圈有良好的绝缘性能，整体机械强度高，防潮性能好。
线圈采用F、H级绝缘系统，大大提高了长期运行的可靠性。
温升低，损耗小，成本低，综合利用***。
体积小，重量轻，占用空间小，便于安装。

380KW出线电抗器|铜箔出线电抗器CXL-1000A/1% 四点重要作用

◆ 降低电机的噪音，降低涡流损耗。
◆ 降低输入高次谐波造成的漏电流。
◆ 用于平滑滤波，降低瞬变电压dv/d1

输出电抗器|电动机专用电抗器  ，延长电机寿命。
◆ 保护变频器内部的功率开关器件。

380KW出线电抗器|铜箔出线电抗器CXL-1000A/1%  技术参数表

1、额定工作电压： 380V/50Hz或660V/50Hz
2、额定工作电流：***至1600A@40℃
3、抗电强度： 铁芯-绕组 3500VAC/50Hz/10mA/10s无飞弧击穿
4、绝缘电阻： 1000VDC绝缘阻值≥100MV
5、电抗器噪音：  小于65dB
6、防护等级： IP00
7、绝缘等级： F级以上
8、产品执行标准： IEC289:1987电抗器
                           GB10229-88电抗器(eqv IEC289:1987)
                           JB9644-1999半导体电气传动用电抗器

我公司生产电抗器有 输入电抗器，输出电抗器，高压串联电抗器，启动电抗器等系列  专业生产，品质***，欢迎订购  市场用户反映，对自身的变频器很熟悉，对电动机也比较熟悉。但是怎么选配输出电抗器很是为难，以上是我公司给客户的一些相关参考资料。更多需求请致电我们公司提供相应免费服务支持。期待您的合作。

输出电抗器各个规格型号齐全，小功率的输出电抗器是线绕电抗器， 大功率的电抗器是箔绕电抗器。
