产品简介:  工作台金属台尺寸(mm)310*230玻璃台尺寸(mm)直径128mm运动行程(mm)115*115电机三轴运动速度100mm/s三维定位精度0.001mm测量与瞄准系统(标准配备)摄影机：索尼1/3"彩色CCD摄影机双焦物镜倍率：0.7~4.5X工作距离：75mm总倍率：30~190X物方视场：14~22mmX.Y坐标示值误差≤(3+L/75)μmX.Y.Z光栅尺解析度：0.0005mm仪器重量35kg◆Z轴调焦升降：200mmX.Y坐标示值误差≤(3+L/150)μm(L为被测长度)

1、华蓥光学影像测量仪,三维表面形貌测量仪,哪家比较好

热门搜索:

SG测高仪/高度规（仪）/替代三坐标精密测量     影像仪 影像测量仪 二次元 三坐标精密测量     三坐标精密测量 三次元 影像三维测量仪 测绘仪 接触式测量仪     二维测量仪器 模具测量 影像仪 三坐标精密测量
【河北慧采科技开发有限公司】发展潜力品牌企业★★15天理由退换货★★邢台***企业★★机械行业品牌★★***品牌★★拨打电话请告诉我产品订货号

2、华蓥光学影像测量仪,三维表面形貌测量仪,哪家比较好多种型号图片

型号:RL006045SG测高仪/高度规（仪）/替代三坐标精密测量	型号:RL006052三坐标精密测量 三次元 影像三维测量仪 测绘仪 接触式测量仪	型号:RL006055二维测量仪器 模具测量 影像仪 三坐标精密测量

【华蓥光学影像测量仪,三维表面形貌测量仪,哪家比较好一共有★★30★★多种型号以上只显示1-3种型号，如没有合适您的产品请咨询 河北慧采科技开发有限公司】

3、华蓥光学影像测量仪,三维表面形貌测量仪,哪家比较好多种型号内容

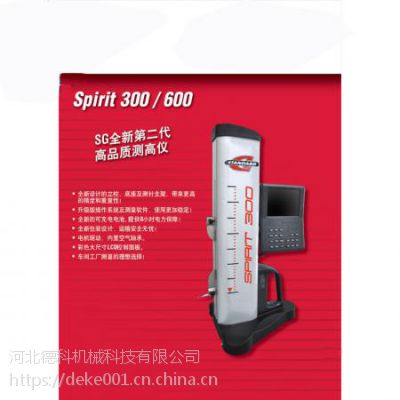

型号:RL006045SG测高仪/高度规（仪）/替代三坐标精密测量







栏目页面:/chanpin/884.html
三坐标测量仪
来源网址:/chanpin/did-6045-pid-884.html
SG测高仪/高度规（仪）/替代三坐标精密测量
型号:RL006052三坐标精密测量 三次元 影像三维测量仪 测绘仪 接触式测量仪

三坐标测量机用途：广泛应用于航空航天、***、模具制造、电子、塑胶、精密零部件加工、汽车及零配件等行业。

一.三坐标测量机



二、技术参数：（6动三坐标测量机）

A．主机:

I.规格及型号

6动三坐标测量机

II.性能参数

1．行程范围

X= 500mmY= 600mmZ= 400mm

2.外形尺寸

X= 1100mmY= 1200mmZ= 2300mm

3.测量精度

E(μm)：3.5+3L/1000L：Unit mm

4.主机自重 ：750Kg

5.承重:500Kg

6.工作平台：高精度花岗岩平台

7.传动方式：预载荷高精度自洁式空气轴承

8.结构型式：移动桥式



III.主机配置

1.三轴导轨均为优质花岗岩（泰山青），并具有相同的温度特性抗变形系数

2.三轴空气轴承、气浮导轨

3.进口气缸及气动系统

4.进口光栅尺及读数头

5.英国RENISHAW测头系统

Ⅳ。设备特点：

●测量机采用***的有限元分析设计方法，使其具有机械结构刚性强、几何误差小，具有高精度、高性能和高稳定性的优点。

●机械整体结构采用刚性结构好、质量轻的全封闭框架移动桥式结构。其结构简单、紧凑、承载能力大、运动性能好。

●固定优质花岗岩工作台，使其具有承载能力强、装卸空间宽阔、便捷。

●Y向导轨采用燕尾式，定位精度高，稳定性能好。

●三轴采用优质花岗岩，热膨胀系数小，三轴具有相同的温度特性，因而具有良好的温度稳定性、抗实效变形能力，刚性好、动态几何误差变形小。

●三轴均采用自洁式预载荷高精度空气轴承组成的静压气浮式导轨，轴承跨距大，抗角摆能力强，阻力小、磨损、运动更平稳。

●横梁采用精密斜梁设计技术（已获），重量轻、重心低、刚性强，动态误差小，确保了机器的稳定。

●采用国外进口反射式金属带状光栅计量系统，与大多数工件具有相近的热膨胀系数，确保了良好的重复精度。

●Z轴采用气缸平衡装置，大的提高了Z轴的定位精度及稳定性。

●软件采用具有知识产权的、功能强大的savant_DMIS测量软件包，其完善的测量功能和联机功能，为用户提供了的测量解决方案。



B．计算机系统

工业计算机

双核CPU;主频≥2.0GHz；1GDDR内存;300GB硬盘； 19液晶显示器

C. DMIS测量软件

-界面友好的Windows(XP/NT)操作系统

-***的交互式三维造型功能

-计算机图形化仿真功能模拟测量机图形化脱机式编程

-具有内置的强大的分析报告能力

-具备完善的图形化测头管理、零件坐标系管理和工件找正功能

-操作方便的自学习软件

-几何元素的测量：点、线、圆、面、球、弧、椭圆、圆柱、圆锥、键 槽、曲线、曲面

-几何元素的构造：投影、中分、相交、相切、镜像、拟合、平移、垂直、平行、组合、旋转、偏置线、偏置

-形位公差软件： 直线度、平面度、圆度、圆柱度、 圆锥度、球度、距离、夹角、垂直度、平行度、倾斜度、位置度（2D及3D）、对称度、同轴度、 同心度、跳动等

-支持扫描功能,影像功能



三、环境条件要求:

测量机室温度要求：
房间温度(温控间)	18～22°C
温度梯度(时间)	1°C /h
温度梯度(时间)	2°C /24h
温度梯度(空间)	1°C /m
测量机室湿度要求：
空气相对湿度	55-65％
气源要求：
小供气压力	5 bar[0.5 MPa]
电源要求：
电压	220 V&plun;10%
频率	50/60 Hz
用电设备接地电阻	≤4Ω





栏目页面:/chanpin/884.html
三坐标测量仪
来源网址:/chanpin/did-6052-pid-884.html
三坐标精密测量 三次元 影像三维测量仪 测绘仪 接触式测量仪
型号:RL006055二维测量仪器 模具测量 影像仪 三坐标精密测量





工 作 台 金属台尺寸(mm) 310*230 玻璃台尺寸(mm) 直径128mm 运动行程(mm) 115*115 电机三轴运动速度100mm/s三维定位精度0.001mm 测量与瞄准系统(标准配备) 摄影机：索尼1/3"彩色CCD摄影机 双焦物镜倍率：0.7~4.5X工作距离：75mm 总倍率：30~190X物方视场：14~22mm X.Y坐标示值误差≤(3+L/75)μm X.Y.Z光栅尺解析度：0.0005mm 仪器重量 35kg ◆Z轴调焦升降：200mmX.Y坐标示值误差≤(3+L/150)μm(L为被测长度)



栏目页面:/chanpin/884.html
三坐标测量仪
来源网址:/chanpin/did-6055-pid-884.html
二维测量仪器 模具测量 影像仪 三坐标精密测量
温馨提示： 润联为您提品的详细产品、产品图片等产品介绍信息，您可以直接联系厂家获取产品的具体资料，联系时请说明是在润联看到的，并告知型号
