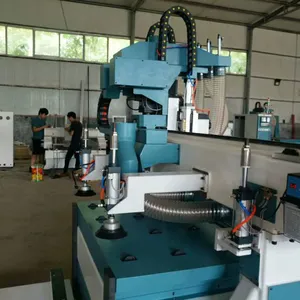

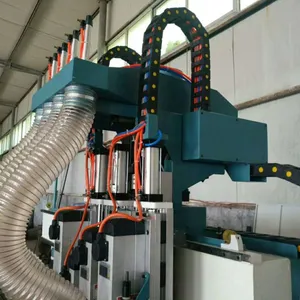

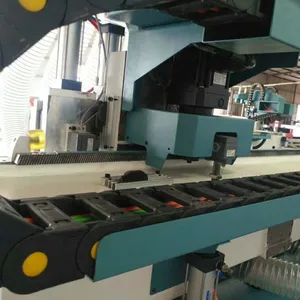

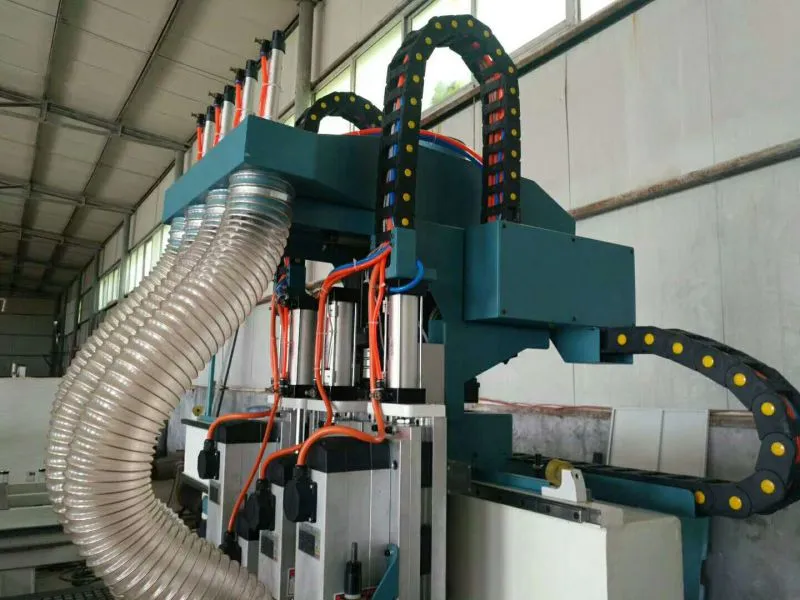

板式家具定制数控加工中心--打孔、开槽、开料

板式家具定制数控加工中心--打孔、开槽、开料

一．主要组成部分；

主要由电器部分，驱动部分，床体部分，传动系统，控制系统，其他功能部分等组成。

二．主要技术参数：

NO.性能指标 参数可选

1、 行程X行程1300mm2000mm以内

       Y行程2500mm5000mm以内

       Z行程280mm700mm以内

2、 平台尺寸 1380x2750mm

3、 精度加工精度0.02mm

    重复定位精度0.05mm

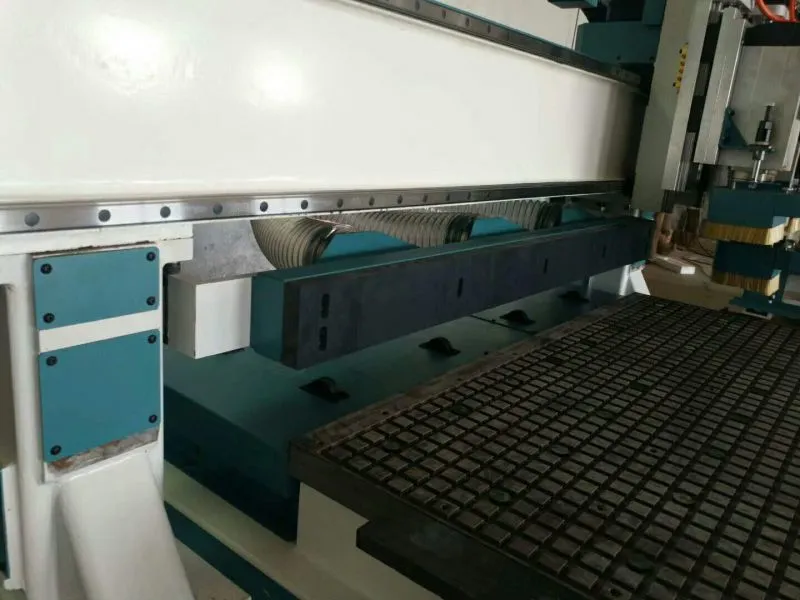

4、 结构台面结构真空吸附

     X、Y、Z结构Z丝杠，X、Y齿条

5、速度空行速度50000mm/min

   工作速度25000mm/min

6、 主轴主轴功率9.0KW

    主轴转速0-24000r/min

7、 运行模式 伺服

8、 工作电压 AC380V/50HzAC380V/60Hz

9、 运行指令 G代码

10、 操作系统 新代系统

11、 净重 2000kg

功能特性:
◆本机适合多元化复杂性产品加工或多样加工, 用途广泛：可下料、钻孔、切割、导边、铣型等，目前主要用于切割与镂铣。
◆本款机型的各项机械、电器部件均为国际产品。如德国的真空系统及传动系统、日本的伺服驱动系统，意大利原装进口主轴等。
◆斗笠式自动换刀系统、刀库容量8支，换刀时间仅需4秒。
◆双轨双边传动机台，属重切削型加工机型。
◆台面真空吸附。整板加工不需再锯切，即可上线切削，可省略模具的制作。
◆加工速度可达25米/分。
适用行业:
衣柜柜体，橱柜柜体、电脑桌，板式家俱、办公家具、木制音箱、木制厨具等各种板式家俱平面自动上下料、切削、铣型、倒边、打孔、雕刻等辅助加工。

使用方法：

板式家具生产线以及加工中心生产线的使用方法：配备自动排版软件，可以不同客户的定单同时加工，以***节省材料的方式、***快的速度，直接出成品。工人仅需把板材放到自动上料工作台上，机器会自动取料、定位、自动开料、自动出条码、自动打垂直孔，自动封边，自动打水平孔。完成加工后，自动下料装置将板材推送至传送带上并同时吸尘，此时只需一人在下料处接取即可。
