ZBQ—50/6气动注浆泵主要用于矿井，地铁、隧道、水利、建筑等注浆堵水及破碎岩层的注浆凝结工程，也可以用于矿井适应的工作面预注浆。

ZBQ—50/6气动注浆泵采用气压传动，体积小，重量轻，可无级调量，能定压自动调量，使用可靠，适用于井下作业。在易燃，易爆，强磁、辐射，多尘埃，温度变化大以及淋水的场所，均可以安全使用。

ZBQ-50/6型气动注浆泵结构组成

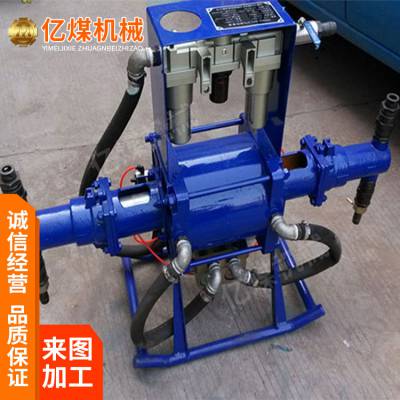

ZBQ-50/6型气动注浆泵的基本结构主要由管架、气缸、活塞、端盖、联接箱、液缸、进排浆缸、换向阀和一些辅助件组成。该泵出厂时配有φ60mm，φ100mm两种液缸和二个φ100m的套，注浆时根据需要可以更换液缸。更换时，先松开液缸左端4个M12螺母，拆下前缸盖，拿下液缸。当需φ60mm液缸时，只需拿下前后缸盖的套即可直接安装φ60mm的液缸；当需φ100mm液缸时，拿下前后缸盖上φ75mm的套，换上φ100mm的套便可安装φ100mm液缸。

ZBQ-50/6型气动注浆泵工作原理

压缩空气通过球阀到二联体中分水滤气器，净化后的气体到定值式调压阀，在这之间装有一只气压表，可以观察进气压力及判断分水滤气器的滤杯是否堵塞，也可以判断调压阀的工作是否正常，调压阀上的气压表指示调压后输出的气体压力，经过二联体中油雾器到二位五通换向阀及行程阀。气缸拉杆上的拨盘拨动行程阀，由行程阀控制换向阀，变换出气方向，推动气缸活塞作往复运动，气缸排出的废气通过消声器排到大气中去。气缸活塞拉杆直接推动液缸活塞，通过进排浆阀，完成吸排浆的工作，浆液通过混合器及注浆嘴，被压进井壁的孔眼，扩散到岩层的裂隙中去。

二联体中定值调压阀，具有自动调节输出气体流量，而保持输出气体压力不变的性能，由此构成了该泵的闭环自动控制，使排液具有定压自动调量的性能。

ZBQ-50/6型气动注浆泵型号意义

ZBQ-50/6型气动注浆泵

ZB——注浆泵

Q——气动

50——排量 L/min

6——压力 MPa
