产品特点

 频率范围为9kHz ~ 1.5GHz/3.0GHz/6.0GHz

 输出功率典型值-120dBm到+10dBm

 支持多种通用的数字调制格式，B型内置IQ调制器

 支持各种模拟调制AM/FM/ФM，A型调制率可至1MHz

 支持脉冲调制，小脉宽100ns

 支持线性调频功能，可模拟雷达信号

 作为上变频装置，允许外输入中频信号

 提供内部调制源：正弦波，方波，三角波，锯齿波

 USB/LAN远程控制接口，提供标准SCPI命令集

产品简介

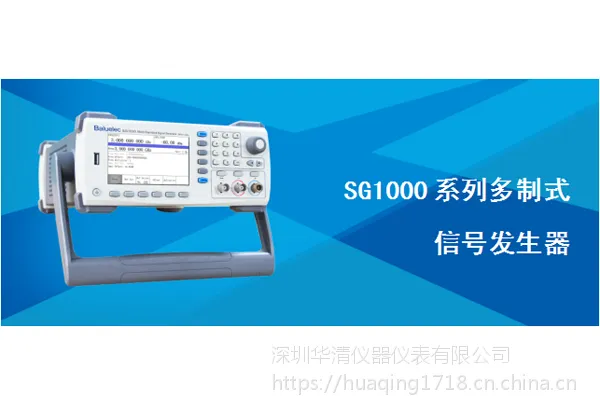

SG1000系列多制式信号发生器拥有优异的性能和便携特性，兼具了CW信号、模拟调制、脉冲调制、数字调制、频率和幅度扫描以及变频等多种工作模式，适用于教学科研、产品开发、生产和维修；丰富的逻辑硬件接口和宽屏液晶显示，使您便于进行各种控制操作。完备的标准SCPI命令集和通用USB及LAN接口，为您进行远程控制和二次开发带来了***的便捷。

频率

频率范围

9kHz~1.5GHz

SG1030A/B：9kHz~3.0GHz

SG1060A/B：9kHz~6.0GHz

频率分辨率

0.23Hz

内部基准

基准频率

10MHz

温度稳定度

±0.5ppm（选件：±5 ppb）

内部参考输出

典型值

10MHz，+2dBm

频谱纯度

谐波

典型值

≤-30dBc

非谐波

典型值

≤-50dBc

单边带相噪

f = 300MHz

-105dBc/Hz@10kHz；-115dBc/Hz@100kHz

f = 1GHz

-93dBc/Hz@10kHz；-105dBc/Hz@100kHz

幅度

输出功率范围

9kHz~500kHz

-120dBm~0dBm

500kHz~6GHz

-120dBm~+10dBm

功率准确度

±1.0dB（典型值）

分辨率

0.1dB

幅度/频率扫描

扫描方式

步进扫描，列表扫描

触发方式

,

自动、外部触发

内部调制源（LF）

波形

正弦波，方波，三角波，锯齿波

频率范围

正弦波

0.1Hz~500kHz

三角波/锯齿波

0.1Hz~100kHz

方波

0.1Hz~20kHz

调制

模拟调制（AM/FM/ФM），支持内外调制源

调幅（AM）

调制深度

0％~100％

0％~100％

调制速率

20Hz~1MHz

1Hz ~25kHz

调频（FM）

频偏

5MHz

5MHz

调制速率

20Hz~1MHz

1Hz ~25kHz

调相（ФM）

调制相位

0~360

0~360

调制速率

20Hz~1MHz

1Hz ~25kHz

数字调制，支持内外调制源

IQ调制器

——

支持

内部源

ASK/2FSK/4FSK/8FSK

/2PSK/4PSK/8PSK

支持通用的数字调制

外部源

调制序列

Arb方式（IQ数据）

调制速率

1Hz~1MHz

10kHz~20MHz

脉冲调制

通断比

≥ 70dB

脉冲周期

200ns~160s

脉冲宽度

100ns~85s

线性调频

扫描范围

范围

20MHz

B型不支持

扫描速率

20ns ~ 20ms

射频上变频

输入中频范围

25MHz~300MHz

输入信号幅度

-50dBm ~ 0dBm

输出信号频率

301MHz~1.5GHz

SG1030A/B：301MHz~3.0GHz

SG1060A/B：301MHz~6.0GHz

输出信号幅度

-120dBm ~ +10dBm

主机

射频信号源

SG101 、SG1030A、SG1030B、SG1060A、SG1060B

标配附件

快速指南（印刷版）

CD光盘（用户手册、编程手册）

电源线（标准AC220V电源线）

选件

内部基带数据产生

SG1000B-BBG

射频上变频装置

SG1000-RFUC

模拟外音频调制

SG1000- AMOD

高稳时基选件

SG1000-OCXO

功率计控制套件

SG1000-PMC

紧凑型全向天线（0.3~6GHz）

OA750

手持式定向天线（0.6~8GHz）

DA800
