旋转补偿器结构与安装

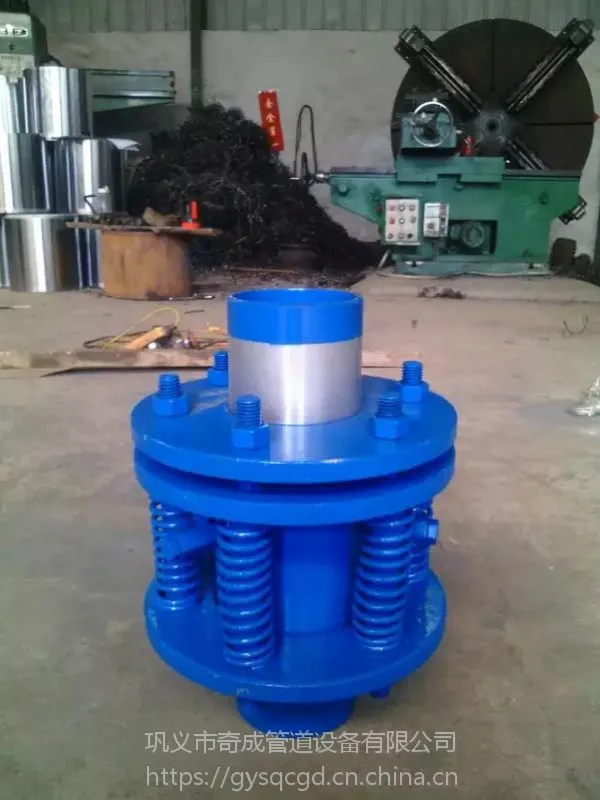

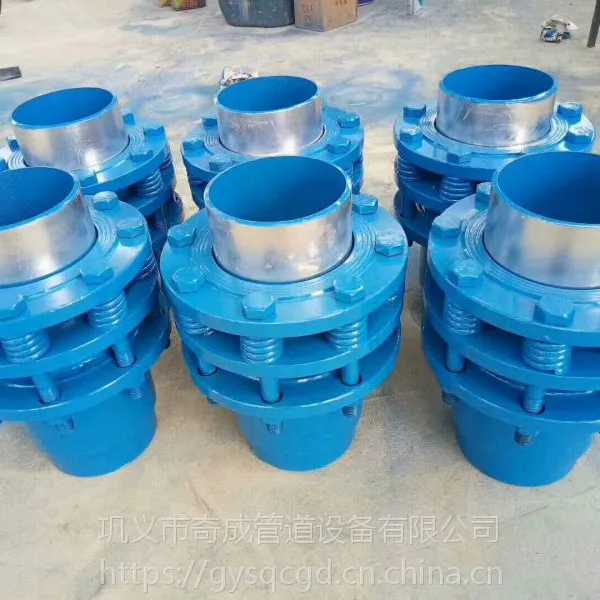

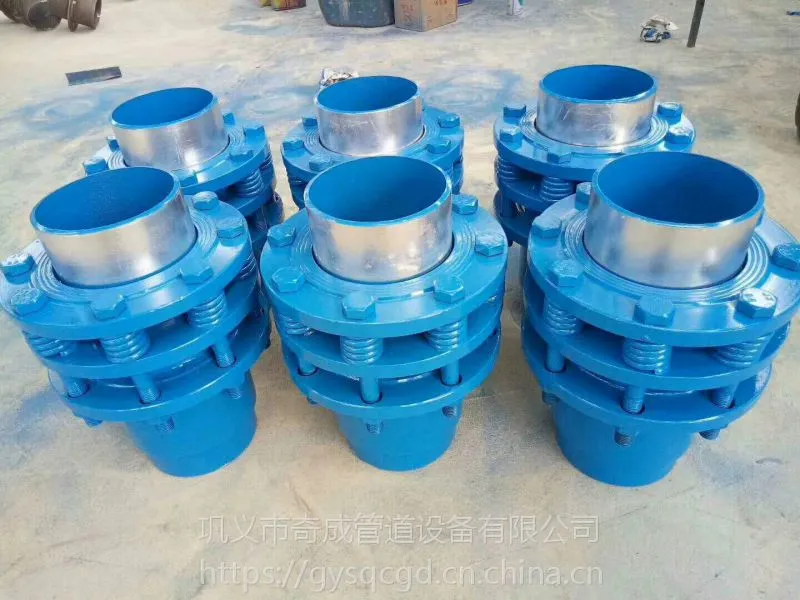

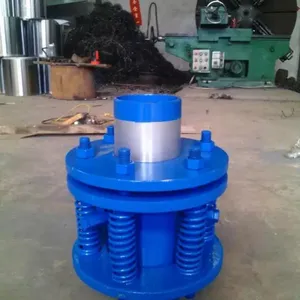

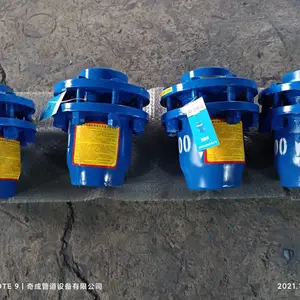

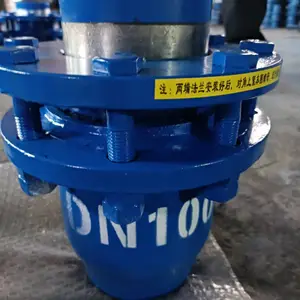

 旋转补偿器由变径管、内套管、密封座外套、柔性石墨填料、螺母螺栓压簧组合、填料压盖构成，并配有相应的滚珠。旋转补偿器采用的是先将密封材料用压机模压成型，成型要求密度不太密，保持可塑性。然后将该填料圈N圈（以产品要求定数）放入填料腔内，添加一些延缓氧化的成分，再用油压机在一定压力下进行二次成型（油压机在力度和均匀方面均超过手工扳手工艺），使填料圈之间融为一体，从而达到提高填料的密度，使填料的密封性能更好，使产品***在15-20年内不出现泄漏。

使用安装
1、本补偿器与管道焊接时，管道连接处应进行坡口，焊接后按压力容器要求进行探伤，并进行水压试验，试验时应调整密封压紧部件至无泄漏，各部件受力应一致，使用力距扳手。
2、滑动支架和固定支架根据设计安装，为***管道无侧向位移而沿轴向伸缩，补偿器一般安装在固定支架的近旁，并应在活动侧设导向支架，在管道转弯处，必须安装固定支架。
3、补偿器的保温防水结构可与管道相同，但对伸缩管不可产生约束力。
4、如果在安装时，不慎把内管拉出，应重新组装并试验合格后方能在管路上安装。
5、本补偿器在各种温度下均可按安装长度L安装，不需预拉或预压，安装时，若套管松动长度尺寸错位，可将套管推进或拉出，校准压紧后再安装。
