铸钢法兰球阀 Q41F-25C DN25 国标浮动球球阀Q341F 永嘉孜博阀门价格

品牌：孜博阀门	型号：Q41F-25C DN25	材质：铸钢
连接形式：法兰	结构形式：浮动球球阀	3C阀门类别：工业
订货号：201829	货号：901829	公称通径：DN15-DN250mm
适用介质：水	压力环境：常压	工作温度：常温
标准：国标	流动方向：单向	驱动方式：手动
零部件及配件：阀体	用途：截止	类型(通道位置)：直通式
作用对象：电站	规格：Q41F-25C	是否跨境货源：否
铸钢球阀：Q41F-25C

展开

铸钢法兰球阀 Q41F-25C DN25 国标浮动球球阀Q341F 永嘉孜博阀门

品牌孜博阀门	型号Q41F-25C
材质铸钢	连接形式法兰
结构形式浮动球球阀	3C阀门类别工业
公称通径DN15-DN250mm	适用介质水气体
压力环境常压	工作温度常温

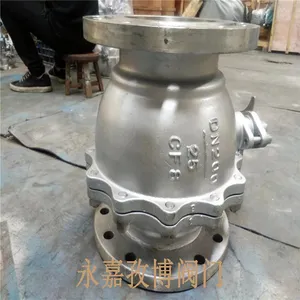

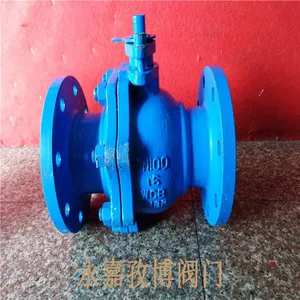

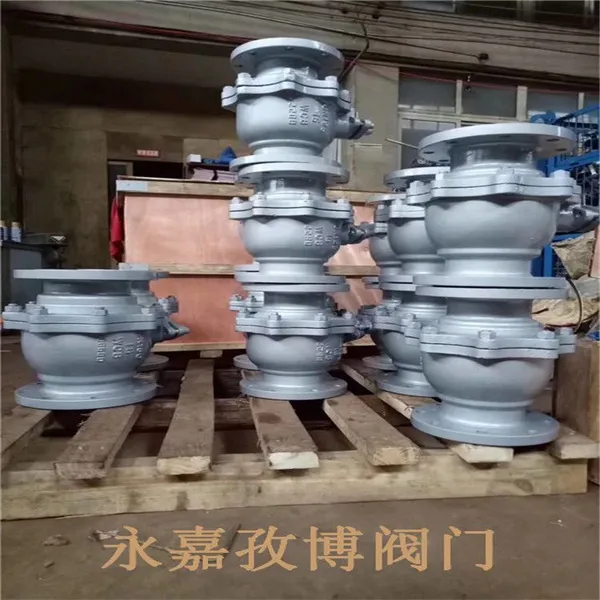

可按客户需求定做厂家生产保质保量 图片展示 ：

可按客户需求定做厂家生产保质保量产品说明:

产品概述:

Q41F型手动法兰浮动球阀适用于水、气、油品、天然气和酸碱腐蚀性介质。适用温度：-196～350℃驱动方式：手动、气动、电动、液动等。公称通径：DN 15-250 1/2"～10"

产品特点:

1、***的阀座：聚多年球阀制造经验而设计的阀座，确保阀门密封，磨擦系数低，操作力矩小、多种阀座材料、适应范围广。
2、开关无误的手柄：采用扁头阀杆，与手柄的连接不会错位，从而***手柄指示的开关状态与阀一致辞。
3、锁紧装置：为防止阀门开关误操作，在阀门全开、全关位置有锁定孔，确保阀门处于正确的位置。
4、阀杆防飞结构：阀杆为下装式，防止受压飞出，同时可在火灾后，与阀体形成金属接触，确保阀杆密封。

主要零件及材质：

序号NO.	零件名称	材质
序号NO.	零件名称	GB	ASTM
1	阀体	WCB	A216-WCB
2	密封圈	PTFE	PTFE
3	球体	1Cr18Ni9Ti	SS304
4	螺母	35	A194-2H
5	螺柱	35CrMoA	A193-B7
6	石体	WCB	A216-WCB
7	垫片	柔性石墨+不锈钢	B12.10-304/F.G
8	填料	PTFE	PTFE
9	填料压盖	WCB	A216-WCB
0	定位片	25	A105
11	挡圈	65Mn	AISI 1066
12	手柄	K33	A47-667 Gr.32510
13	阀杆	1Cr33	A276-410
14	螺钉	35	A193-B7
15	止推垫片	PTFE	PTFE

技术规范：

设计依据	国标系列	美标系列
设计标准	GB/T12237	AP16D	ANSI B16.34
法兰连接结构长度	GB/T12221	AP16D	ANSI B16.10
结构长度(焊接)	GB/T15188.1	AP16D	ANSI B16.10
连接法兰	GB/T9113 JB/T79 Hg20592	ANSI B16.5、B16.47
对焊端	GB/T12224	ASNI B16.25
试验和检验	GB/T9092	AP16D	AP1598

试验压力：

压力等级		试验压力(MPa)
公称压力(PN)	磅级(Class)	壳体试验	密封试验
1.0	-	1.5	1.1
1.6	-	2.5	1.76
2.5	-	3.8	2.75
4.0	-	6.0	4.4
6.4	-	9.6	7.04
-	150	3.0	2.2
-	300	7.6	5.6
-	600	15.0	11.0
-	10K	2.4	1.5
-	20K	5.8	4.0

PN1.6MPa连接尺寸及重量：

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	280	320	360	400
H	59	63	75	85	95	107	140	152	178	252	272	342
W	130	130	160	180	230	230	400	400	650	1050	1050	1410
Wt(㎏)	2.5	3	5	6	7	10	15	19	33	58	93	160

PN2.5MPa连接尺寸：

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	320	400	400	550
H	59	63	75	97	107	142	152	178	252	272	342	345
W	130	130	160	230	230	400	400	700	1100	1100	1500	1500
Wt(Kg)	2.5	3	5	6	7.5	10	15	20	33	60	93	175

声明：本文中所有文字、数据、图片均只适用于参考，性能参数、结构尺寸参数、价格等详情，请联系我们，电话：15669825359
