品牌:工恒阀门 | 型号:BD343H | 结构形式:偏置板式 |
3C阀门类别:工业 | 加工定制:是 | 材质:不锈钢 |
连接形式:法兰 | 适用介质:水 | 压力环境:常压 |
工作温度:常温 | 标准:国标 | 流动方向:单向 |
驱动方式:涡轮 | 零部件及配件:手轮 | 用途:放水 |
类型(通道位置):二通式 | 口径:50~2000 | 公称通径:50~2000 |
安装尺寸:50~2000 | 规格: 1.0~6.4Mpa | 温度:425℃, |

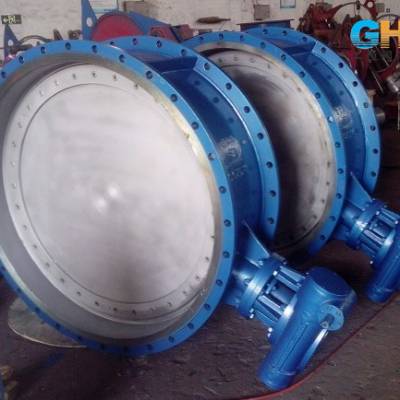

BD343H法兰式多层次金属硬密封保温蝶阀也称夹套蝶阀,是在普通三偏心金属硬密封蝶阀的基础上在阀体外部焊装了金属夹套,在保温蝶阀的阀体两侧装有夹套接口,可涵入蒸汽或其它过热气体,以防止介质 在常温状态下凝固或结晶。温蝶阀的法兰较普通金属硬密封蝶阀要大一到两个规格,主要用于石油、化工、冶金、制药等各类系统。金属密封三偏心蝶阀的密封原理 利用偏心结构,做到了阀门启闭时蝶板与阀座间几乎无磨擦现象发生。阀杆的扭矩通过蝶板直接传递至密封面,从而***了打开普通阀门时所常见的跳跃现象。这意味着偏心蝶阀几乎可以从0开度开始即进入可调控区域,直至90开度。其正常调控比是一般蝶阀的2倍以上,调控比可高达100:1以上。这为偏心蝶阀作 为调控阀使用创造了良好的条件。金属密封可适用于带稍许颗粒、浆液的介质中,适用温度可达425℃,压力6.4MPa,密封时几乎无摩擦,***扭矩更小,密封性更好,法兰对夹孔连接适用多种标。 产品性能参数: 1、采用三维偏心结构,阀座与蝶板几乎无磨擦,具有越关越紧的密封功能及密封副磨损补偿性。 2、密封圈为软硬层叠式金属片,具有金属密封和弹性密封的双重优点。 3、密封面采用堆司太立硬质合金,密封耐磨损,使用寿命长。 4、选用不同材料,无论在低温和高温、高压情况下,均具有优良的密封性能,而可以制造成双向密封型。 5、可根据用户要求提供多种传动装置. 6、电动蝶阀可现场手动或远距离集中控制,且能满足计算机程控艺需要。 产品特点: 1、三偏心结构:阀杆轴线与蝶板密封面间偏置一个尺寸A,并与阀体通道轴线偏置一个尺寸B,阀座回转轴线与阀体通道轴线形成一个偏心角a,故形成三偏心。蝶阀从0~90开启,蝶板密封面会在开启的瞬间立即脱离阀座封面,在其90~0关闭时,只有在关闭的瞬间,蝶板密封面才会接触并压紧阀座密封面,但可以通过外加驱动力矩的改变,实现对密封比压的任意调整。所以阀座与蝶板上的密封面之间无任何摩擦,去除了磨损和泄漏的可能性。2、桁架式蝶板结构:蝶板强度高,过流面积大,流阻小。 3、扭矩密封:三偏心的结构使蝶阀关闭时,其密封副两密封面之间的密封比压由外加于阀杆的驱动力矩产生。不仅消除了常规弹性阀座弹性材料老化、冷流、弹性失效等因素造成的密封比压降低和消失,而且可以通过外中驱动力矩的改变,实现对其密封比压的任意调整,从而使三偏心蝶阀的密封性能改善,蝶阀的使用寿命也大大提高。 4、软硬层叠式金属密封结构:蝶板密封圈采用软硬层叠式不锈钢片和柔性石墨组合,使其具有金属硬密封和弹性密封的双重优点,无论在低温和高温工况下均具有优良的密封性能。 5、双向密封:因密封面锥角小于密封材料的摩擦角,蝶板关到密封位置时立即实现自锁,并能承受一定的反向压力冲击。 6、防火结构:全金属结构本身具有火灾安全的特性。 7、BD343H、BD343Y、BD343Y金属密封蝶阀阀体密封面:采用堆焊硬质合金或不锈钢使得密封面强度高、硬度好、耐磨损,可连续启闭600000次以上而无损伤。 8、密封圈:密封圈由压板夹在蝶板上,易于安装、调节和更换。阀杆的上、下部位装有轴套,防止磨损和粘连,提高了使用寿命。 |
蝶阀安装注事事项:
1、安装前应核对蝶阀规格、压力、温度、耐腐性是否满足使用要求。 应检查各零部件是否损坏或松动。
2、本蝶阀可安装在任意角度的管道上,应关闭安装为宜;焊接管道法兰时应将阀门密封口用板挡住以防止颗粒、杂物挫伤密封面,焊后取下 阀门,对阀门密封面及管道内腔进行清洁,然后再安装固定阀门。
3、安装时请注意阀门关闭状态承压方向。
4、安装前应将密封面(两端密封面、蝶板密封面、阀座密封面)***擦干净,去掉灰尘和污物。
5、安装前应空试蝶阀,启闭应灵活,启闭位置与指针指示位置相符合。
6、手动操作顺时针为关,逆时针为开,指针指示到位后不准再加力启闭阀门。
7、阀门做压力试验时,不准用单法兰进行安装试压,必须采用双法兰安装试压。其试验压力应符合GB/T13927-92标准规定。
8、紧固螺栓时应对称交替进行紧固,不准依次单独紧固。
9、限位螺钉出厂前,已经调好,不准轻易调整。若配置驱动装置为电动、气动请阅配套驱动装置说明书。
10、电动蝶阀出厂时已将控制机构的启闭行程调好。为防止电源接通时方向搞错,用户在***次接通电源前要先手动开启至半开位置,再按点动开关,检查指示盘方向与阀门开启方向一致即可。
11、发现阀门启闭失常应查明原因进行修理和排除,防止用加力方法开关阀门,造成阀门的损坏。
注:本公司是上海专业阀门生产厂家,生产的阀门种类调节阀,球阀,蝶阀,闸阀,减压阀,止回阀,疏水阀,截止阀,旋塞阀,安全阀,节流阀,水力控制阀等,其中蝶阀分为:电动蝶阀,气动蝶阀,手动蝶阀,法兰蝶阀,通风蝶阀,软密封蝶阀,硬密封蝶阀,不锈钢蝶阀等,工程师皆有数十年专业经验,欢迎您来电洽谈业务
