产品介绍

产品简介：OP系列外部安装式管子切割坡口机是一款轻便型切割坡口设备，完全冷切割，具有相对重量轻、径向空间小、便于携带、使用方便等特点。采用分瓣式设计，可对管子任意位置的切断/切断+坡口/端面坡口/内坡口/开槽等。

适用行业：应用于石油、化工、天然气、食品、锅炉、船舶、制药、核电、场馆建设等行业管道安装工程及抢修作业，如西气东输工程。

产品性能：自动进刀，无需手动调整，高效***品质；一次装夹可同时实现切割坡口加工；可对各种规格管道、压力容器及蒸汽发生器进行安全快速的切割坡口加工；适用于各种等级的碳钢、不锈钢、合金钢等钢管的切削坡口加工；可根据客户要求加工不同形式的坡口：“U ”单“V”双“V”及“J”型，完全冷切割方式，不改变管子材质；

加工范围更广：管子直径从10mm到2500mm，均可选型加工。

根据不同管径和壁厚、管子材质选用不同驱动方式。

选型规格表：

型号编制说明：

根据不同管径和壁厚、管子材质选用不同驱动方式。

有电动、气动、数控、液压四种驱动方式。

我们一般认为：管径在500mm以下，壁厚在20mm以下选用电动驱动OPD方式。

              易燃易爆场所可选用气动驱动OPF方式。

              管径在500~1000mm，或壁厚超过20mm以上的选用数控驱动OPK方式。

              管径超过1000mm，壁厚超过20mm以上的选用液压驱动OPH方式。

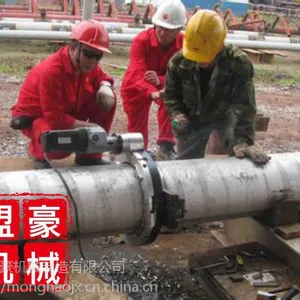

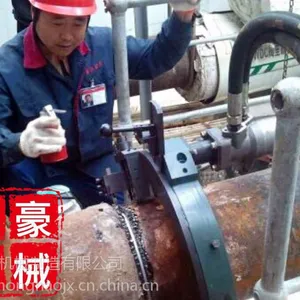

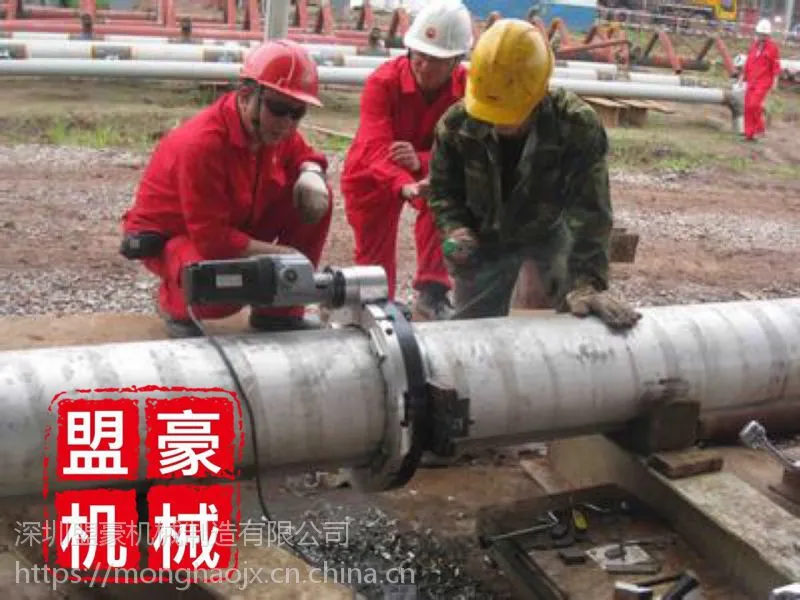

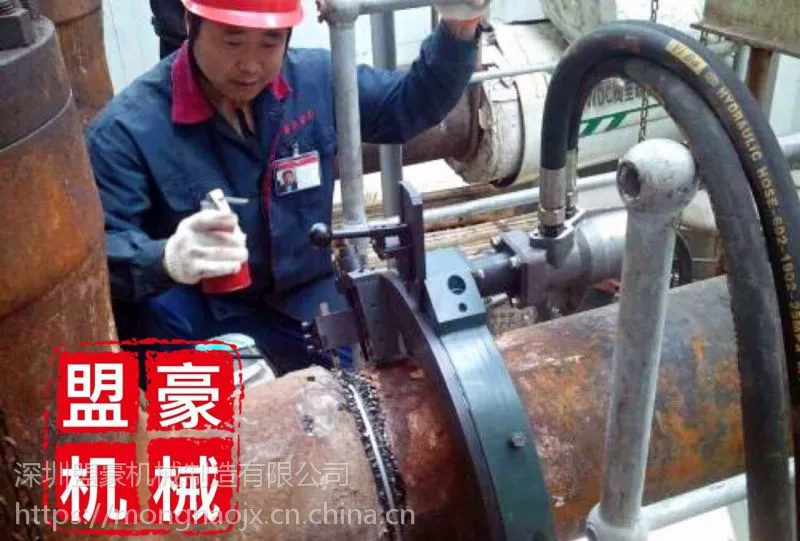

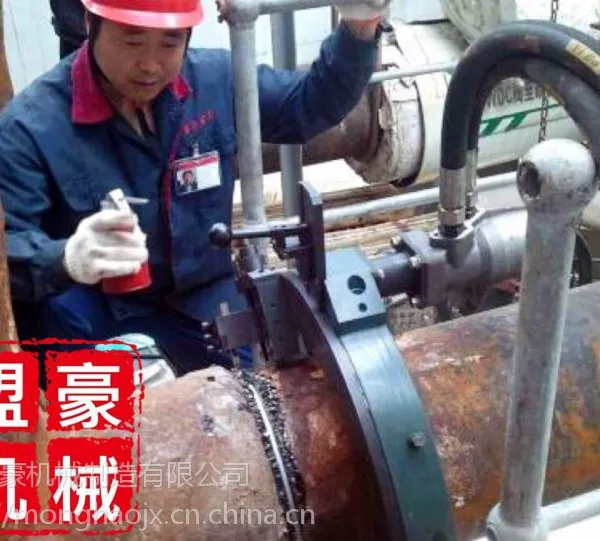

产品典型应用场景：（请结合***视频框更加直观了解产品）

电气参数：

电动驱动方式（OPD系列）：电压：220V 50Hz。允许电流：6A。功率：0.9-2.5KW

气动驱动方式（OPF系列）：空气耗气量：1500-2000L/min   空气工作压力：0.6-1.5Mpa

数控驱动方式（OPK系列）：大功率伺服电机驱动，数字控制系统，可实现无级变速，适用于厚壁管的切割、坡口加工。
标准电源：220V（选配380V；440V）
额定功率：2-3KW，50-60Hz
调整范围：0-20r/min
输出扭矩：15N·m

液压驱动方式（OPH系列）：液压马达驱动，切削速度可调，使用范围广，寿命长，适用于难切、厚壁管加工，可连续作业。
额定压力：P＝10MPa
额定流量：Q＝25L/min
液压马达转速：n=200r/min
输出扭矩：M=260N·m
电机功率：N＝7.5KW
电机转速：n=1450r/min
可调速范围：0-20r/min

●请用户根据实际加工情况选择合适的驱动方式。实际选购请咨询销售代表。
