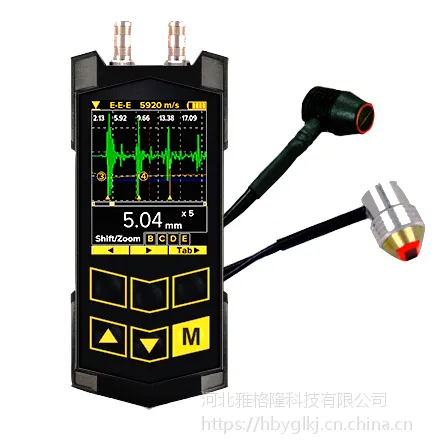

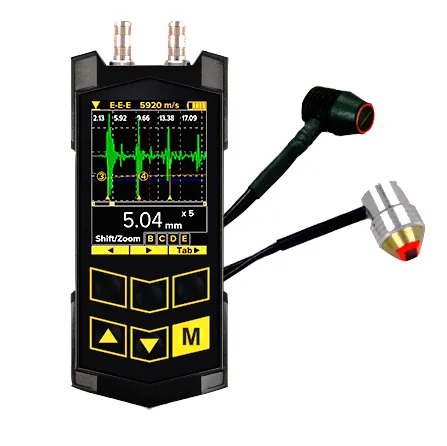

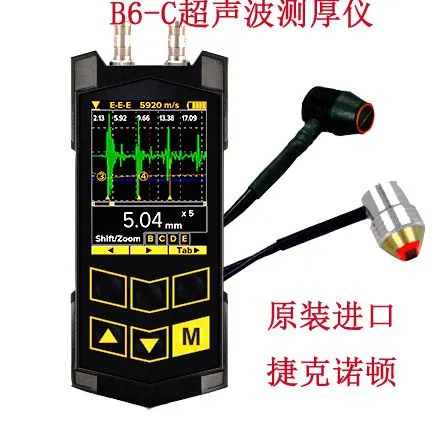

B6-C高精度超声波测厚仪（捷克诺顿）

产品用途：

测量各类金属及其合金产品的厚度，表面带有保护涂层的金属厚度测量、涂层厚度测量、以及可以使用超声波方法的非金属产品（塑料，陶瓷和其他）厚度测量。

产品优势：

1、2.4寸TFT彩色液晶显示屏（分辨率：240×320）。

2、A扫描模式下，以图形显示多次底波反射信号。
3、带B扫描模式。
4、可***测量涂层下金属厚度（ECHO-ECHO模式和PULSE-ECHO-COATING模式下）。
5、可***测量表面涂层厚度（在PULSE-ECHO-COATING模式下）。
6、探头自动识别功能。

技术特点：

*取决于所检测材料的特性和探头类型。
**取决于涂层材料的特性。

仪器配置：

带有两种探头的仪器主机，其中一种用于测量表面涂层下金属厚度（可订购附加探头，探头类型和数量由用户自行选择）、充电器、miniUSB-USB 数据线缆（用于连接计算机）、用于传输和采集测量结果的软件光盘、操作手册、防震仪器箱。

质保期：

主机-3年

探头-2年

可选配的测厚仪探头

双晶探头5A10

检测对象
测量金属罐、容器、大直径厚壁管道的厚度。

技术参数
工作频率：5MHz
厚度范围（对于钢）：1.0mm 至 200.0mm
可穿过油漆层进行厚度检测（仅适用于平面工件，油漆层厚度≤0.5毫米）
接触面尺寸：Φ10mm
整体尺寸：Φ18×26mm
工作温度范围： -10 至 +60℃

特点

采用新型材料，以确保高耐磨性和与粗糙表面良好接触。

双晶聚酰亚胺探头10A6

检测对象
测量管道的厚度，小半径容器的弯曲区域。

技术参数
工作频率：10MHz
厚度范围（对于钢）：0.6mm 至 20mm
接触面尺寸：Φ6mm
整体尺寸：Φ14×26mm
工作温度范围：-10 至 +60℃

特点
采用新型材料，以确保高耐磨性和与粗糙表面良好接触。

双晶探头2.5A12

检测对象
在制造，操作和修理过程中测量金属和非金属产品的残余壁厚。

技术参数
工作频率：2.5MHz
厚度范围（对于钢）：3.0mm至200.0mm
接触面尺寸：Φ15mm
整体尺寸：Φ22×45mm
工作温度范围：-10 至 +60℃

特点
在粗糙或锈蚀非常严重的工件表面具有良好的透声性。

小尺寸双晶探头10A4

检测对象
测量薄壁管，薄金属板的厚度。

技术参数
工作频率：10MHz
厚度范围（对于钢）：从0.5mm到10mm
接触面尺寸：Φ4.5mm
总体尺寸：Φ9×11mm
工作温度范围：-10至 +60℃

特点
在高度有限的、难以进入的位置进行厚度检测（纵梁，小直径管道等）。

双元件高温探头5T12

检测对象
用于测量高温零部件的厚度。

技术参数
工作频率：5MHz
厚度范围（对于钢）：从1.0mm到100.0mm
接触面尺寸：Φ14mm
总体尺寸：Φ26×48mm
工作温度范围：-10至 +250℃

可穿透涂层测厚探头

双晶探头5E10

检测对象
测量金属罐体壁厚、大直径管道的厚度，可以直接读出厚度值并忽略涂层厚度。

技术参数
工作频率：5MHz
厚度范围（对于钢）：1.5mm 至 300.0mm（在Pulse-Echo 和 Pulse-Echo-Coating下）

1.0mm 至 20.0mm（在Echo-Echo模式下）

可穿透涂层厚度高达2.0mm（在Echo-Echo模式下）

可穿透涂层厚度高达1.0mm（在Pulse-Echo-Coating模式下）
接触面尺寸：Φ12mm
整体尺寸：Φ25×47mm
工作温度范围：-10至 +60℃

双晶探头10E6

检测对象
测量管道的厚度，小半径容器的弯曲区域，可以直接读出厚度值并忽略涂层厚度。

基本参数
工作频率：10MHz
厚度范围（对于钢）：0.6mm 至 50.0mm（在Pulse-Echo-Coating模式下）

0.6mm 至 10.0mm（在Echo-Echo模式下，可穿透涂层厚度1.0mm）

0.6mm 至 25.0mm （在Pulse-Echo-Coating模式下，可穿透涂层厚度0.5mm）
接触面尺寸：Φ8mm
总体尺寸：Φ25×47mm
工作温度范围： -10 至 +60℃

特点
在粗糙或锈蚀非常严重的工件表面具有良好的透声性。

带延迟块探头15P6DL

检测对象
推荐用于非常薄的材料的厚度测量。

基本参数
工作频率：15MHz
厚度范围（对于钢）：从0.25mm到10.0mm
可穿透的涂层厚度范围：0.25mm 至 10.0mm（2mm涂层）
接触面尺寸：Φ7.4mm
整体尺寸：Φ14×25.5mm

特点
在高度有限的、难以进入的位置进行厚度检测（纵梁，小直径管道等）。

带保护膜探头（Echo-Echo模式）

P111-S5C

检测对象
在Echo-Echo模式或Multiple-Echo模式下与测厚仪一起使用测量金属和非金属产品的剩余壁厚，可以直接读出厚度值并忽略涂层厚度。

基本参数

工作频率：5MHz

厚度范围（对于钢）：1.0mm 至 200.0mm

接触面尺寸：Φ16mm

整体尺寸： Φ26×46mm

工作温度范围： -10至 +60℃

保护膜：聚氨酯膜。

特点
在粗糙或生锈的工件表面具有良好的透声性，可透过涂层进行测量。

P111-S2C

检测对象
在Echo-Echo模式下测量金属和非金属产品的剩余壁厚，可以直接读出厚度值并忽略涂层厚度。

基本参数
工作频率：2.25MHz
厚度范围（对于钢）：2.0mm 至 150.0mm
接触面尺寸：Φ16mm
总体尺寸：Φ26×46mm
工作温度范围： -10至 +60℃
保护膜：聚氨酯膜

特点
在粗糙或生锈的工件表面具有良好的透声性，可透过涂层进行测量。
