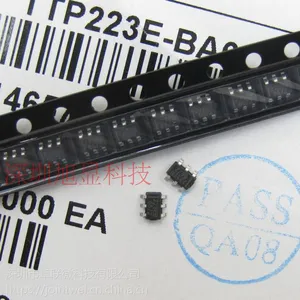

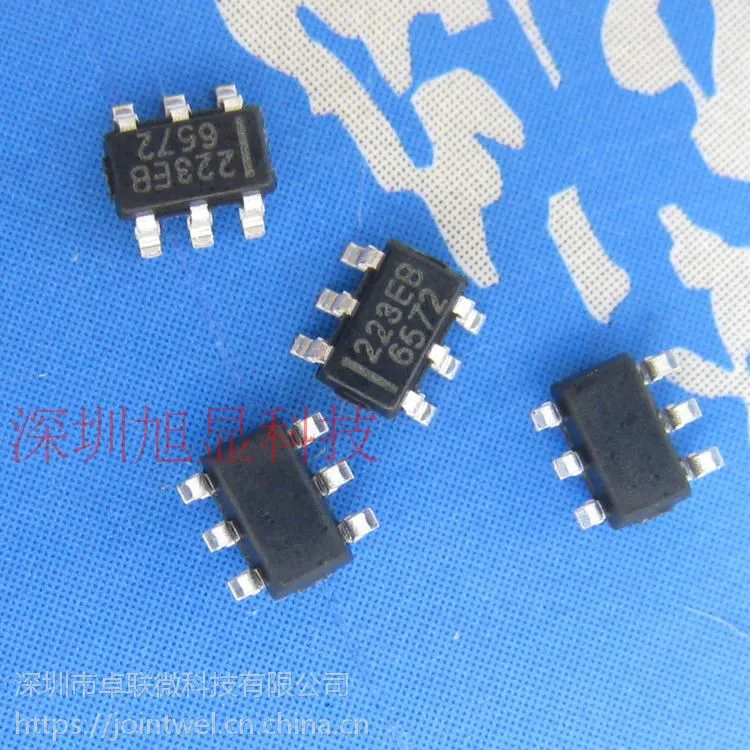

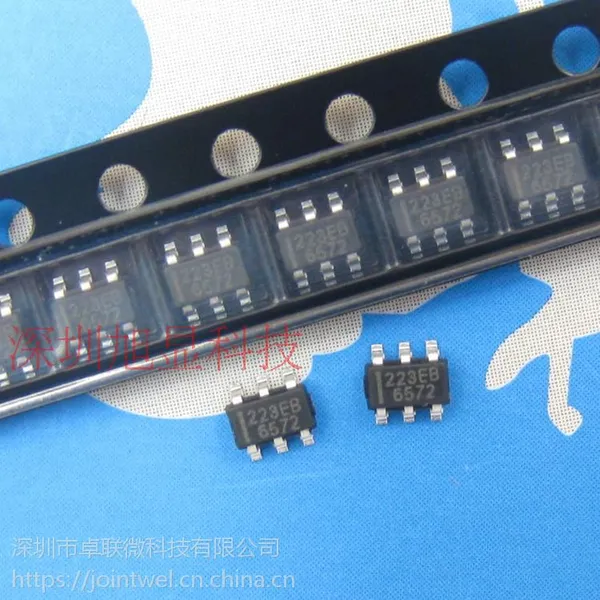

TTP223E-BA6是单按键触摸键检测IC。触摸检测IC是为了用可变面积的键取代传统的按钮键而设计的。低功耗和宽工作电压是触摸键在DC和AC应用的特点。

特点

工作电压 2.0V~5.5V

工作电流 @VDD=3V，无负载

低功耗模式下典型值2.0uA，值4.0uA

最长响应时间大约为低功耗模式下220mS @VDD=3V

灵敏度可由外部电容(0~50pF)调节

人体触摸检测稳定，可取代传统的直接的开关键

提供低功耗模式

提供输出模式选择（TOGpin）

可选择直接输出或锁存（toggle）输出

Qpin为CMOS输出，可由（AHLB pin）选择高电平输出有效或低电平输出有效

上电之后需要约0.5sec的稳定时间，此时间段内不要对键进行触摸，

此时所有功能都被禁止

自动校准功能

刚上点的8秒内约每1秒刷新一次参考值，若在上电后的8秒内有触摸按键或8秒后扔未触摸按键，则重新校准周期切换为4秒

深圳市旭显科技授权代理台湾通泰TONTEK触摸检测IC全系列

价格优势、供货稳定，能提供技术支持，承接LED触摸台灯/小家电触摸方案开发！

• TTP223：单键触摸IC，超小封装/SOT23-6，高灵敏度,可提供直接模式和触发模式，一般用于台灯开关、***、指纹锁、玩具等消费电子；

• TTP224：2~4键触IC,多种封装，高灵敏度，内置LDO,超宽工作电压2.4~5.5V，一般用于锂电子供电的智能硬件、穿戴设备、玩具及其他消费电子；

• TTP224B: TTP224升级版，抗干扰和稳定性能更优，提供2~4键触摸IC，高灵敏度和低功耗，内置LDO,超宽工作电压2.4~5.5V；

• TTP226：TTP222升级版，提供5~8键触摸IC，SSOP28封装，高灵敏度，内置LDO，超宽工作电2.0~5.5V。

• TTP229：8~16键触摸IC，SSOP28封装，提供IIC或两线串行输出方式,超宽工作电压2.0~5.5V, 多用于触摸钢琴、学习机、智能门锁及密码柜等需要多键场合；

• TTP233：单键低功耗触摸IC，SOT23-6封装，内置LDO，超宽电压高灵敏度，TTP223升级版；

• TTP234：2~4键触摸IC，SOP16封装，更加灵敏和稳定；

• TTP250：提供1~8键输入，内置MCU，一般用于LED台灯触摸调光

• TTP255：带MCU 触摸IC，多用于触摸遥控器，能提供触摸台灯及小家电触摸方案开发；

• TTP258：2~10键触摸芯片，内置MCU，能编程，多种封装，提供台灯及小家电触摸方案开发；

• TTP259：16键触摸芯片，TTP229升级版，内置MCU能编程，一般用于多键工控及安防触摸方案；

• TTP111：单键LED台灯触摸调光，提供直插和贴片封装，可用于金属触摸；

• TTP117： 单键LED台灯触摸调光，提供直插和贴片封装，可用于金属触摸；

• TTP932F/TTP933：LED恒流驱动IC，提供1.0A和1.5A两种规格。
