产品描述：

通泰（Tontek）推出新产品四键触摸TTP224B(TTP224N升级版本)

此产品比 TTP224N/ TTP234 有综合的优化, 兼具更稳定和***功耗的特性! TTP224B 带 LDO 功能, 和优异的睡眠功耗(2.5uA@3V, lowpower mode); 还有上电8sec內快速刷新功能, 以及长按鍵復位选择（無/16sec/64sec/120sec).

后续 4key將以 TTP224B 为主力推广, 欢迎拿样品尽速导入生产或是开发. TTP224B-BSBN(16SSOP)

代理优势后续可大批量供应，现货库存（50k+），量大***。

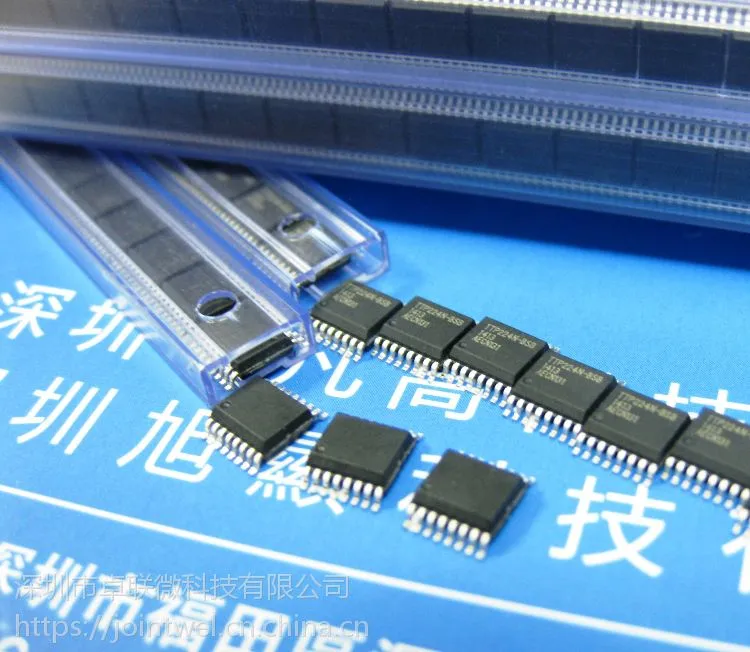

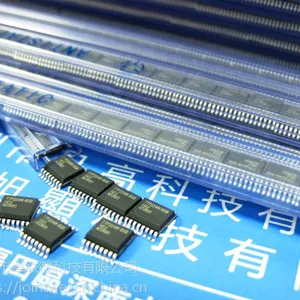

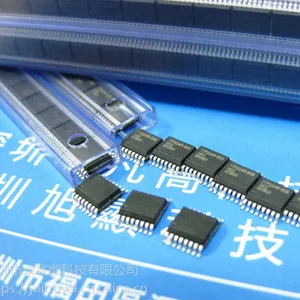

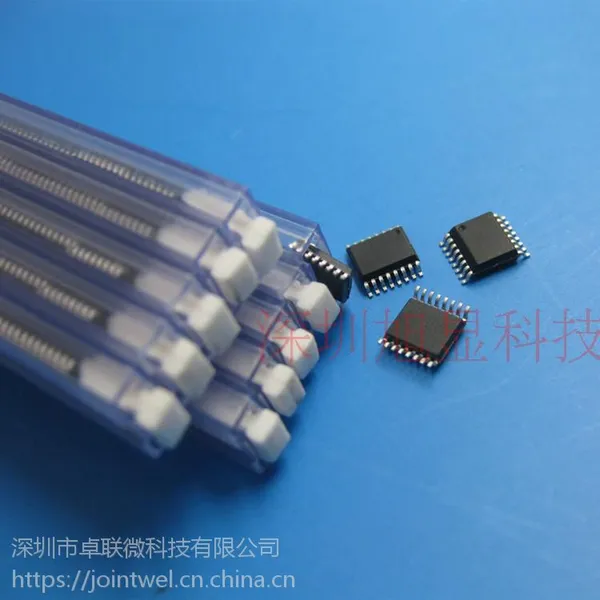

 TTP224B-BSBN四键触摸开关芯片 电容式感应按键IC封装SSOP16

 TTP224主要型号 封装 及特性：

TTP224N-BSB     SSOP16   4键

TTP224N-ASD     SSOP20   4键

TTP224N-CO8     SOP8      2键

TTP224B-BSB      SSOP16   新版高性能4键触摸芯片

TCP224N             TTP224裸片

概述

z TTP224B-BSBN TonTouchTM IC 是一款使用电容式感应原理设计的触摸 IC，此款 IC 内建稳压 电路给触摸感测器使用，稳定的感应方式可以应用到各种不同电子类产品。面板介质可以是完 全绝源的材料，专为取代传统的机械结构开关或普通按键而设计。提供 4 个触摸输入端口及 4 个直接输出端口。

特 点

z 工作电压 2.4V ~ 5.5V

z 内建稳压电路提供稳定的电压给触摸检电路使用

z 工作电流 @VDD=3V，无负载 低功耗模式下典型值2.5uA 快速模式下典型值13uA

z @VDD=3V 工作电压： 在快速模式下 KEY 最快响应时间为 60ms，低功耗模式下为 160ms

z 各 KEY 灵敏度可以由外部电容进行调节(1~50pF) z 提供 LPMB 端口选择快速模式或低功耗模式

z 提供直接输出模式，锁存模式，开漏输出，CMOS 高电平有效或低电平有效输出，经由 TOG /OD/AHLB 端口选择

z 提供 MOT0 端口选择有效键最长输出时间：大约 16 秒/无穷大

z 提供多键或单键输出的选择（SM 脚位）

z 上电后约有 0.5 秒的稳定时间，此期间内不要触摸触摸板，此时所有功能都被禁止

z 自动校准功能

z 刚上电的 8 秒内约每 1 秒刷新一次参考值，若在上电后的 8 秒内有触摸按键或 8 秒后仍未触摸 按键，则重新校准周期切换为 4 秒

应用范围

z 各种消费性产品

z 取代按钮按键

关联产品：

深圳市旭显科技授权代理台湾通泰TONTEK触摸检测IC全系列

价格优势、供货稳定，能提供技术支持，承接LED触摸台灯/小家电触摸方案开发！

• TTP223：单键触摸IC，超小封装/SOT23-6，高灵敏度,可提供直接模式和触发模式，一般用于台灯开关、***、指纹锁、玩具等消费电子；

• TTP224：2~4键触IC,多种封装，高灵敏度，内置LDO,超宽工作电压2.4~5.5V，一般用于锂电子供电的智能硬件、穿戴设备、玩具及其他消费电子；

• TTP224B: TTP224升级版，抗干扰和稳定性能更优，提供2~4键触摸IC，高灵敏度和低功耗，内置LDO,超宽工作电压2.4~5.5V；

• TTP226：TTP222升级版，提供5~8键触摸IC，SSOP28封装，高灵敏度，内置LDO，超宽工作电压2.0~5.5V。

• TTP229：8~16键触摸IC，SSOP28封装，提供IIC或两线串行输出方式, 超宽工作电压2.0~5.5V, 多用于触摸钢琴、学习机、智能门锁及密码柜等需要多键场合；

• TTP233：单键低功耗触摸IC，SOT23-6封装，内置LDO，超宽电压高灵敏度，TTP223升级版；

• TTP234：2~4键触摸IC，SOP16封装，更加灵敏和稳定；

• TTP250：提供1~8键输入，内置MCU，一般用于LED台灯触摸调光

• TTP255：带MCU 触摸IC，多用于触摸遥控器，能提供触摸台灯及小家电触摸方案开发；

• TTP258：2~10键触摸芯片，内置MCU，能编程，多种封装，提供台灯及小家电触摸方案开发；

• TTP259：16键触摸芯片，TTP229升级版，内置MCU能编程，一般用于多键工控及安防触摸方案；

• TTP111：单键LED台灯触摸调光，提供直插和贴片封装，可用于金属触摸；

• TTP117： 单键LED台灯触摸调光，提供直插和贴片封装，可用于金属触摸；

• TTP932F/TTP933：  LED恒流驱动IC，提供1.0A和1.*** 两种规格。
