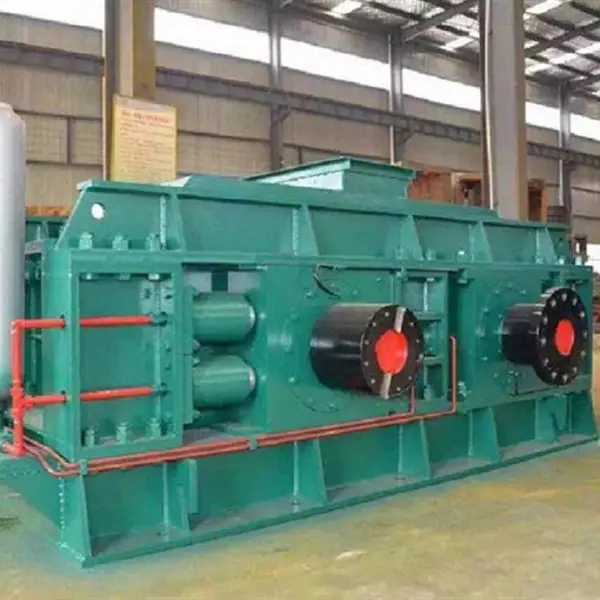

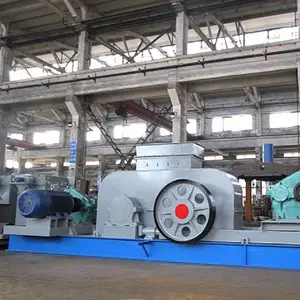

鹰潭高压对辊破碎机，焦炭辊式破碎机，方大人工制砂机图片

河南豫矿机械的对辊式破碎机工作原理：

1、该系列对辊式破碎机主要由辊轮组成、辊轮支撑轴承、压紧和调节装置以及驱动装置等部分组成。

2、出料粒度的调节：两辊轮之间装有楔形或垫片调节装置，楔形装置的***装有调整螺栓，当调整螺栓将楔块向上拉起时，楔块将活动辊轮顶离固定轮，即两辊轮间隙变大，出料粒度变大，当楔块向下时，活动辊轮在压紧弹簧的作用下两轮间隙变小，出料粒度变小。垫片装置是通过增减垫片的数量或厚薄来调节出料粒度大小的，当增加垫片时两辊轮间隙变大，当减少垫片时两辊轮间隙变小，出料粒度变小。

3、驱动机构是由两个电动机，通过三角皮带传动到槽轮上拖动辊轮，按照相对方向运动旋转。在破碎物料时，物料从进料口通过辊轮，经碾压而破碎，破碎后的成品从底架下面排出。

4、为了安全，传动部分应根据实际情况自行安装安全罩。

对辊式破碎机的每个棍子都是由单独的电机带动。也有使用一台电机通过皮带传动带动固定轴承的棍子，固定轴承的辊子轴的另一端装有齿轮，通过齿轮带动活动棍子。由于物料性质变化使活动棍子左右移动，所以齿轮齿高必须增加，以防齿合脱离。所以，传统对辊式破碎机都是采用长齿齿轮传动，它能允许运转中改变两辊中心距而不破碎齿合特性。

辊子的工作表面视使用要求而定，可以选用光面得或齿面的或式槽面的。若是破碎较坚硬的、磨蚀性强的物料，可选用光面辊子。因为光面辊子对物料的破碎作用主要是压碎兼有研磨作用，主要适合于中硬物料的中、细碎。

齿辊式破碎机本机具有体积小，破碎比大（5-8），噪声低，结构简单，维修方便的优点,生产***（比我国现在2PGC齿辊式破碎机生产***1-2倍），被破碎物料粒度均匀，过粉碎率低，维修方便，过载保护灵敏，***等特点。

本齿辊式破碎机适用于煤炭、冶金、矿山、化工、建材等行业更适用于大型煤矿或选煤厂选煤（含矸石）的破碎。

齿辊式破碎机破碎能力大，电动机与减速器之间用限距型液力偶合器联接，防止动力过载，传感器过载保护，***。齿辊间距液压调整，齿辊轴承集中润滑。齿形优化设计，拉剪力选择破碎，高效低耗，出粒均匀。

对辊破碎机的工作原理与结构

对辊破碎机是常用的辊式破碎机，对辊破碎机的破碎机构是一对互相平行水平安装在机架上的圆柱形辊子。前辊和后辊工作相向旋转，物料加入到喂料箱内，落在转辊的上面，物料在辊子表面摩擦力的作用下，被扯进转辊之间，受到辊子的挤压而粉碎。粉碎后的物料被转辊推出，向下卸落。因此，破碎机是连续操作的，且有强制卸料的作用，粉碎粘湿的物料也不致堵塞

前辊通过减速齿轮和传动轴以及带轮用电动畸带动，后辊则通过装在辊子轴上的一对齿轮由前辊带动作相向转动。为了使后辊后移时两齿轮仍能啮合，齿轮采用非标准长齿。辊子的工作表面根据使用要求，可以选用光面的（如后辊）、槽面的（如前辊）或是齿面的。光面辊子主要以挤压方式粉碎物料，它适于破碎中硬或坚硬物料，为了加强对物料的粉碎，两辊子的转速也可以不一致。此时对物料还兼施磨剥作用，宜用于粘土及塑性物料的细碎，产品粒度小且均匀。
