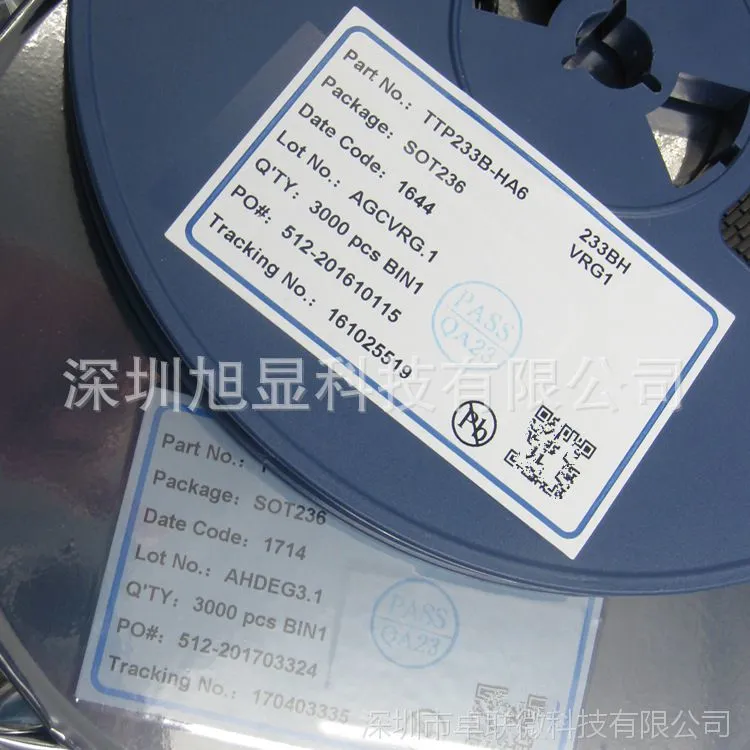

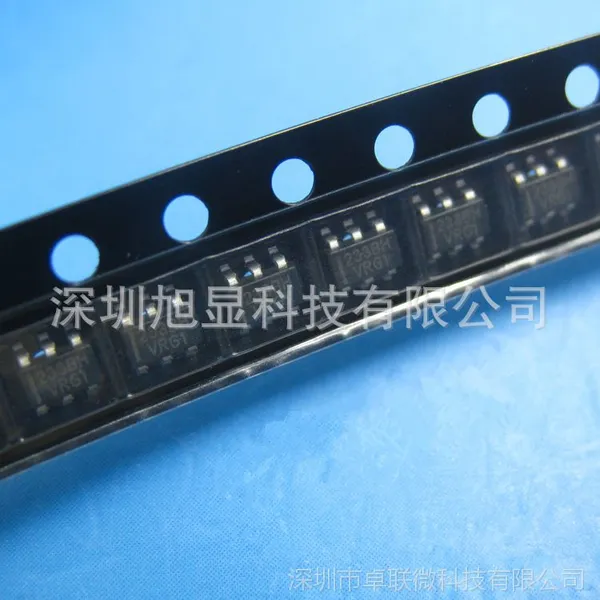

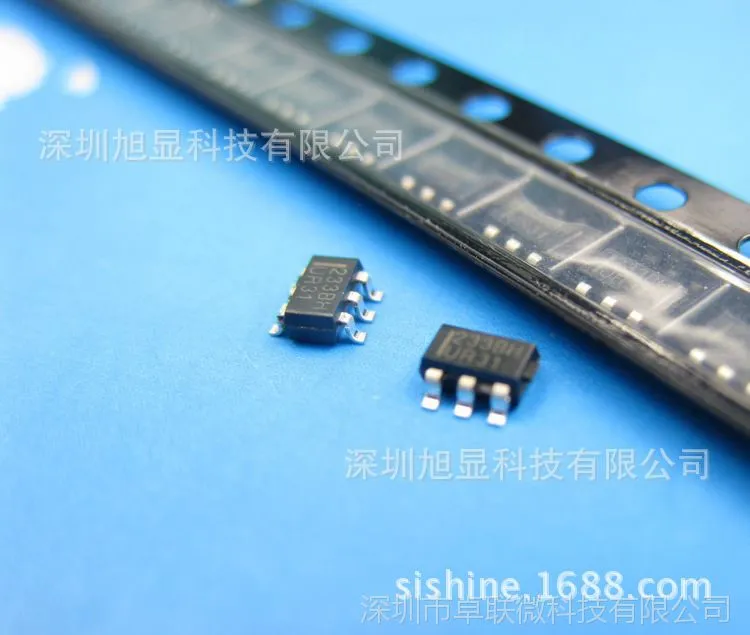

TONTEK台湾通泰TTP233B-HA6高灵敏度单键触摸IC

GENERAL DESCRIPTION

The TTP233B-HA6 TonTouchTM is a touch pad detector IC which offers 1 touch key. The

device built-in regulator for touch sensor. Stable sensing method can cover diversity condition. The

touching detection IC is designed for replacing traditional direct button key with diverse pad size.

Low power consumption and wide operating voltage are the contact key features for DC or AC

application.

FEATURES

Operating voltage 2.4V~5.5V

Built-in regulator for touch sensor

TTP233B-HA6 Operating current @VDD=3V, no load

At low power mode typical 2.5uA, maximum 5uA

The response time max about 220mS at low power mode @VDD=3V

Sensitivity can adjust by the capacitance(1~50pF) outside

Stable touching detection of human body for replacing traditional direct switch key

Provides Low Power mode

Provides direct output or toggle output selection by pad option(TOG pin)

Q pin is CMOS output can be selected active high or active low by pad option(AHLB pin)

Have the maximum on time 16 sec

After power-on have about 0.5 sec stable-time, during the time do not touch the key pad,

And the function is disabled

Auto calibration for life

The re-calibration period is about 1 sec within 8 sec after power-on. When key has be

touched within 8 sec or key has not be touched more than 8 sec after power-on, then the

re-calibration period change to 4 sec.

APPLICATION

Wide consumer products

Button key replacement

-------------------------------------------------------------------------------------------

台湾通泰TONTEK触摸检测IC全系列,原厂直接渠道,供货稳定，能提供技术支持+方案开发,热卖型号有：

TTP222：1~8键触摸IC方案,多种封装，高灵敏度，内置LDO,超宽工作电压2.0~5.5V。

TTP223：单键触摸IC方案，超小封装，高灵敏度。

TTP224：1~4键触摸IC方案,多种封装，高灵敏度，内置LDO,超宽工作电压2.4~5.5V。

TTP226：1~8键触摸IC方案,多种封装，高灵敏度，内置LDO,超宽工作电压2.0~5.5V。

TTP229：1~16键触摸IC方案，多种封装，高灵敏度，内置LDO,超宽工作电压2.0~5.5V, 支持IIC/2线串行TTP233：单键触摸IC，SOT23-6封装，内置LDO，超宽电压高灵敏度；

TTP234：1~4键触摸IC，SOP16封装，TTP224升级版，更加灵敏和稳定；

TTP250~TTP255：带MCU 触摸IC，提供触摸方案开发+个性定做；

TTP258：2~10键触摸芯片，内置MCU，能编程，多种封装，能提供方案开发+个性定做；

TTP117： LED台灯用触摸驱动芯片

TTP932F/TTP932F1  LED恒流驱动IC

应用

..消费类电子产品
..薄膜或按钮及普通开关的替代者

更多其他型号元器件，欢迎咨询！
