| 是否进口：否 | 加工定制：否 | 品牌：许继 |
| 型号：WDR-822 | 额定电压：220/110V | 断开容量：98kv |
| 额定电流：5/1A | 绝缘耐压测试：1Vac /m | 最小包装数：1 |
| 物料编号：WDR-822 |

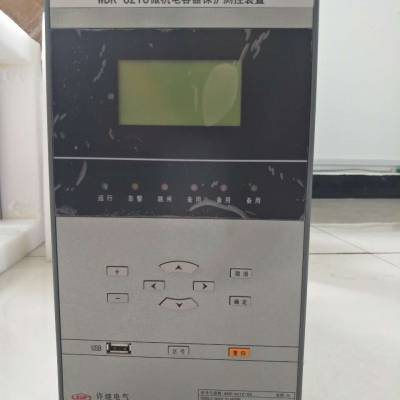

装置简介
适用于66kV及以下电压等级所装设的并联电容器的保护及测控。
1.1. 功能配置：请参看表1-1
表1-1：功能配置
装置简介
适用于66kV及以下电压等级所装设的并联电容器的保护及测控。
1.1. 功能配置：请参看表1-1
表1-1：功能配置
保护电源回路： 正常工作时,不大于12W；保护动作时,不大于15W。
2.3. 环境条件
环境温度：
工作： -25℃～+55℃。
储存： -25℃～+70℃，相对湿度不大于80%，周围空气中不含有酸性、碱性或其它腐蚀性及爆炸性气体的防雨、防雪的室内；在极限值下不施加激励量，装置不出现不可逆转的变化，温度恢复后，装置应能正常工作。
相对湿度：湿月的月平均大相对湿度为90％，同时该月的月平均低温度为25℃且表面不凝露。高温度为+40℃时，平均大湿度不超过50％。
大气压力：80kPa～110kPa（相对海拔高度2km以下）。
2.4. 抗干扰性能
脉冲群干扰：能承受GB/T14598.13－1998规定的频率为1MHz及100kHz衰减振荡波（半波电压幅值共模为2.5kV，差模为1kV）脉冲群干扰试验。
快速瞬变干扰：能承受GB/T14598.10－1997第四章规定的严酷等级为Ⅳ级的快速瞬变干扰试验。
辐射电磁场干扰：能承受GB/T14598.9－1995第四章规定的严酷等级为Ⅲ级的辐射电磁场干扰试验。
静电放电试验：能承受GB/T14598.14-1998中4.1规定的严酷等级为Ⅲ级的静电放电试验。
电磁发射试验：能承受GB/T14598.16－2002中4.1规定的传导发射限值及4.2规定的辐射发射限值的电磁发射试验。
工频磁场抗扰度试验：能承受GB/T17626.8－1998第5章规定的严酷等级为Ⅳ级的工频磁场抗扰度试验。
脉冲磁场抗扰度试验：能承受GB/T17626.9－1998第5章规定的严酷等级为Ⅳ级的脉冲磁场抗扰度试验。
阻尼振荡磁场抗扰度试验：能承受GB/T17626.10－1998第5章规定的严酷等级为Ⅳ级的阻尼振荡磁场抗扰度试验。
浪涌抗扰度试验：能承受IEC 60255-22-5:2002第4章规定的严酷等级为Ⅲ级浪涌抗扰度试验。
传导骚扰的抗扰度试验：能承受IEC 60255-22-6:2001第4章规定的射频场感应的传导骚扰的抗扰度试验。
工频抗扰度试验：能承受IEC 60255-22-7:2003第4章规定的工频抗扰度试验。
2.5. 绝缘性能
绝缘电阻：各带电的导电电路分别对地(即外壳或外露的非带电金属零件)之间,交流回路和直流回路之间,交流电流回路和交流电压回路之间,用开路电压为500V的测试仪器测试其绝缘电阻值不应小于100MΩ。
介质强度：装置通信回路和24V等弱电输入输出端子对地能承受50Hz、500V(有效值)的交流电压,历时1min的检验无击穿或闪络现象；其余各带电的导电电路分别对地(即外壳或外露的非带电金属零件)之间,交流回路和直流回路之间,交流电流回路和交流电压回路之间,能承受50Hz、2kV(有效值)的交流电压,历时1min的检验无击穿或闪络现象。
冲击电压：装置通信回路和24V等弱电输入输出端子对地,能承受1kV(峰值)的标准雷电波冲击检验；其各带电的导电端子分别对地,交流回路和直流回路之间,交流电流回路和交流电压回路之间,能承受5kV(峰值)的标准雷电波冲击检验。
2.6. 机械性能
振动响应：装置能承受GB/T 11287-2000中4.2.1规定的严酷等级为***振动响应检验。
冲击响应：装置能承受GB/T 14537-1993中4.2.1规定的严酷等级为***冲击响应检验。
振动耐久：装置能承受GB/T 11287-2000中4.2.2规定的严酷等级为***振动耐久检验。
冲击耐久：装置能承受GB/T 14537-1993中4.2.2规定的严酷等级为***冲击耐久检验。
碰撞：装置能承受GB/T 14537-1993中4.3规定的严酷等级为***碰撞检验。
2.7. 保护定值整定范围及误差
定值整定范围
交流电压： 2V～160V；
交流电流： 0.04In～20In；
零序电流： 0.02A～12A；
延 时： 0s～100s。
定值误差
电 流： <±2.5%。
电 压： <±2.5%。
零序电流：0.02A～0.4A（含0.4A）范围内不超过±0.01In，0.4A ～12A 范围内不超过±2.5%。
延时误差：0～2s(含2s)范围内不超过40ms，2s～100s范围内不超过整定值的±2％。
2.8. 测量精度
各模拟量的测量误差不超过额定值的±0.2%；
功率测量误差不超过额定值的±0.5%；
开关量输入电压（220V），分辨率不大于2ms；
脉冲量输入电压24V，脉冲宽度不小于10ms。
有功、无功电度误差不超过±1%。
