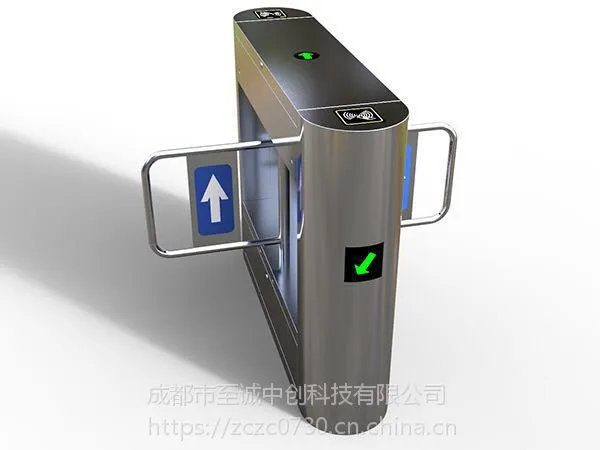

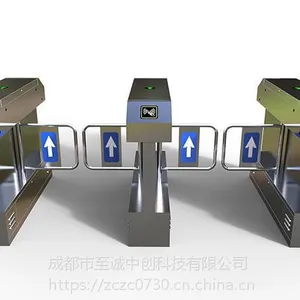

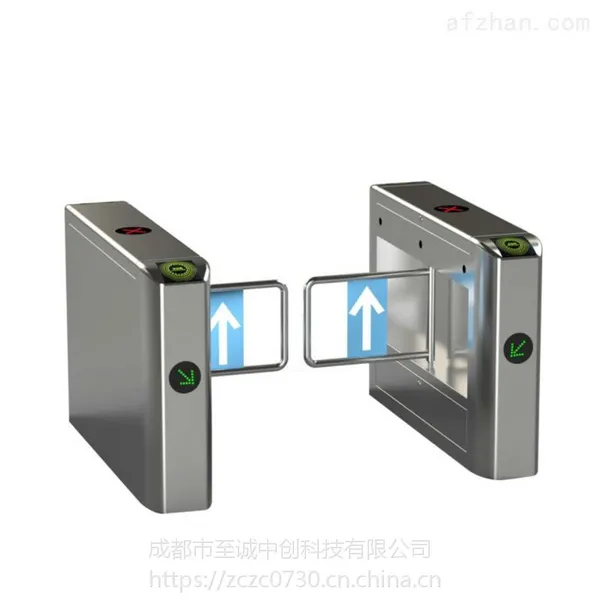

参数说明

1、机箱尺寸：1200长*300宽*1000高（MM）可定制

2、伸缩臂长：265mm（可根据具体情况适当加长，缩短）

3、读写方式：ID卡、IC卡、磁卡、条码仪、人脸识别、指纹等

4、机箱材料：SU304不锈钢/烤漆

5、驱动电机：直流电机（40W/24V）

6、输入接口：开关信号（COM口为地）

7、LED指示灯：1-3个

8、读卡窗：1-2个

9、通行速度：35-45人/分钟

10、摆臂开、关时间：1-2秒

11、上电后进入通行状态所需时间： 3秒

12、出现故障后的自动复位时间：6秒

13、工作环境：室内或室外

14、工作温度：-5℃——90℃

功能说明

1、断电自动打开，上电自动闭合

2、自报故障提示，方便维护使用

3、可脱机、联网运行

4、嵌入式主板设计，多种功能模块完善

5、自动关闸/开闸（时间可调节）

6、控制进出/红外感应自由进出，任意调节

7、卡片权限单次/多次通行

8、机械、电子及打滑三重防夹保护

9、非正常闯入报警

10、线路自检

11、对外电气接口，可挂接多种读写设备，便于系统集成

12、远距离控制开关，以满足特殊需求及消防安全需求

13、计数功能（可选） 灯箱广告（可选）

14、摆臂各种样式可选

摆闸机芯:

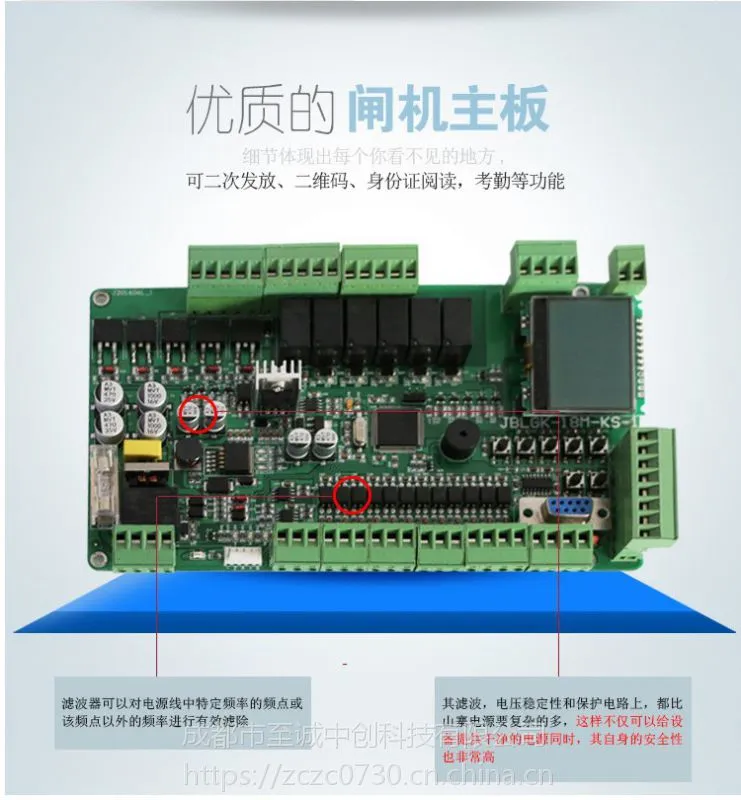

1、摆闸机芯由电机、齿轮组、离合机构、上位接近开关、下位接近开关、限位块、驱动板等组成，其工作原理为：

摆闸静止时，摆臂处于关闭状态，当驱动板接收到有效开闸信号，电机开始转动，经齿轮组减速后，主轴转动。当转动到极限位置时，上位接近开关接收到信号，电机断电，限位块与其下方的弹性材料接触并逐渐缓冲，在很短的时间内主轴停止转动。当***对红外线检测到行人通过信号时，电机开始反转。转动到这个方向的极限位置时，下位接近开关检测到信号，电机断电，限位块与其下方的弹性材料接触并逐渐缓冲，在很短的时间内主轴停止转动。

安装在箱体内侧面的3对红外线的作用如下：

（1）***对红外（进方向或出方向）：用于检测行人是否已经合法进入通道区域。如果是非法进入，摆闸开始报警。注:报警的前提是门禁或其他控制板有报警信号输出给摆闸驱动板。

（2）***对红外：一旦检测到行人通过，摆臂开始关闭

（3）第三对红外：检测行人是否完全通过翼闸，如果在***、三对区域内停留时间超出默认值，系统报警。

2、摆闸在工作时，无噪音、无冲击、挡板自动复位。机芯是铝合金制造。美观耐用。
3、可编用闸机控制、一个或二个方向控制（单向刷卡，双向刷卡）。

操作说明:

摆闸机有三种不同的操作模式。
1.所有上面操作模式包含一个应急设计,在断电时,档板自动回缩，形成自由通道（消防通道）,以***通道在紧急情况下保持畅通形成无障碍通道
2.按钮入口控制（亦可换成红外感应开闸）
3.电动入口控制（IC，ID，条码等智能通道）
所有上面操作模式包含一个应急设计,在断电时,挡板自动回缩,以***通道通畅。（符合消防安全要求）。
两个方向的操作模式由上面的代码来具体定义，和选择的操作有关：

需客户完成的工作:

单相5A220V电源，接地 。

到控制设备的连接线 。（将控制器干接点（或电平）控制信号接入PASS1或PASS2）

可能的土建工作和固定工作。

摆闸机保养注意事项：

1. 由于机箱经常被接触会出现有污垢，请使用不锈钢清洗除垢剂清洗

2，瞬间断电又来电，由于闸机电路板没有完全把电放完，需要拔下闸机电源1分钟后再插上电源进行闸机复位

常见故障维修方法

1、运作原理：当摆闸接收到开闸信号，电机按方向要求开始工作转动到90°进入光电定位开关的感应范围内，立即停止转动，形成在程序控制下5秒（10秒或3秒）后，自动关闸回到2号（1号为进出方向），摆臂自动锁紧。

2、常见故障及解决方法

1）通道闸刷卡后，有一边闸机开，另一边闸机不开。

答：①重新检查一下同步联机线是否连好，***连好以后，看看没有开闸的那台闸机的控制主板是否有收到开闸的信号，若没有，重新检查一下接线是否有掉落，主板上的插头是否有插好。②控制主板端子有问题，建议更换。

2） 断电之后，闸机不自动敞开。

答：①检查蓄电池是否存电，并用万用表检测是否在10V以上，否则要对其充电，若充不进电，要更换电池。

②检查控制主板是否有问题，若有则维修或更换。

3） 闸机开闸，但闸门不关。

答：①检查左右两边闸机的红外光电感应器是否对好。②确保控制主板没问题，模拟走过通道，看看控制主板上的红外光电感应器的工作灯是否正常，否则证明红外光电感应器坏掉。
