| 品牌:永嘉孜博阀门 | 材质:不锈钢 | 型号:Y43H-64P DN300 |
| 连接形式:法兰 | 适用介质:蒸汽 | 3C阀门类别:工业 |
| 订货号:90144 | 货号:80144 | 公称通径:DN15-DN400 |
| 结构形式:活塞式 | 压力环境:高压 | 工作温度:常温 |
| 标准:国标 | 流动方向:单向 | 驱动方式:水力控制 |
| 零部件及配件:阀体 | 形态:活塞式 | 类型(通道位置):直通式 |
| 规格:Y43H-64P | 是否跨境货源:否 | 蒸汽减压阀:Y43H-64P |

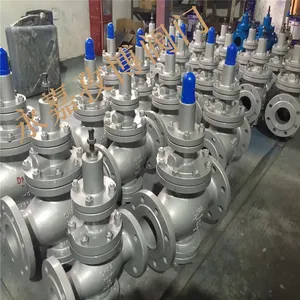

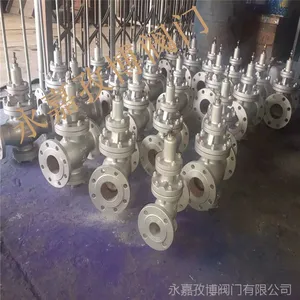

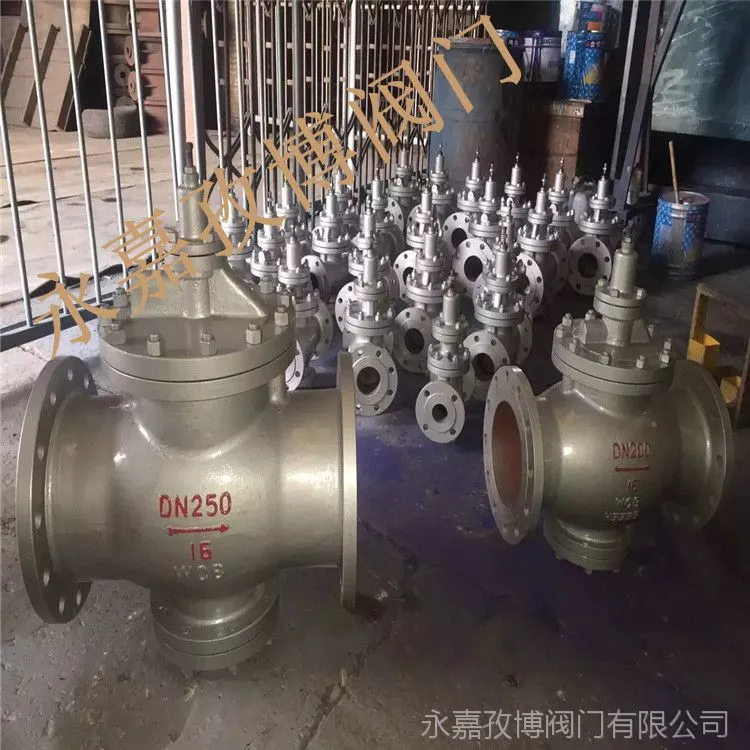

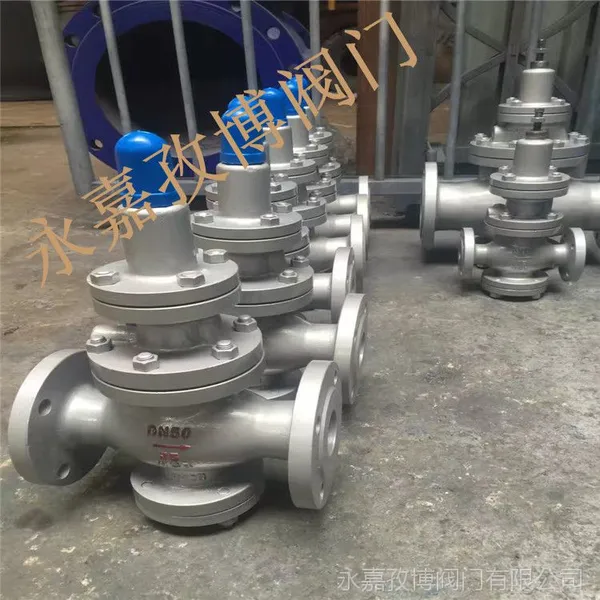

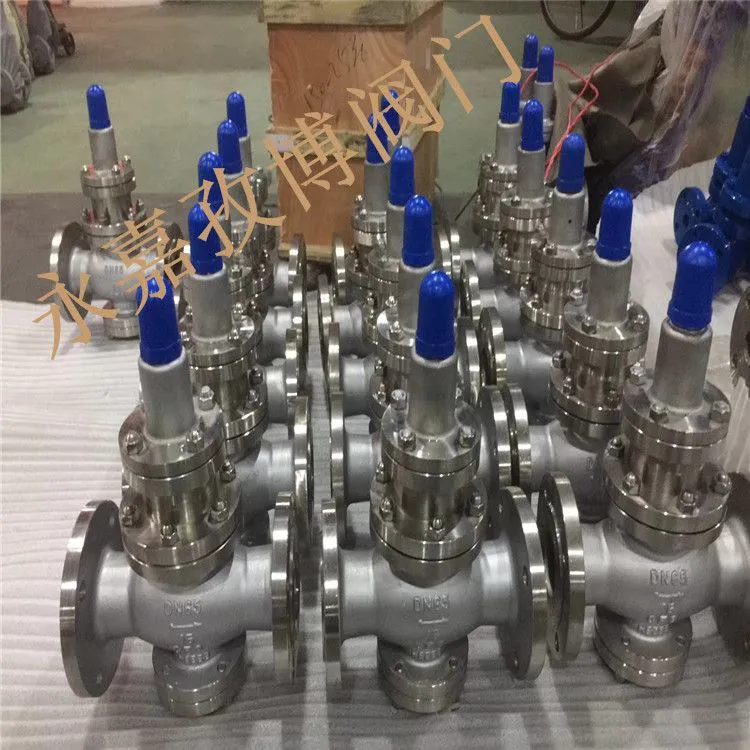

可按客户需求定做 厂家生产 保质保量 图片展示 :
可按客户需求定做 厂家生产 保质保量 产品说明:
Y43H先导活塞式蒸汽减压阀由主阀和导阀两部分组成。主阀主要由阀座、阀阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。Y43H活塞式蒸汽减压阀在普通减压阀基础上作了很大改进,加大了活塞面积,改变了节流结构。改变了密封形式,加大了过流面积等等,从而在提高灵敏度、流量、寿命等方面大大改善了性能。通过调节调节弹簧压力设定出口压力,利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。Y43H活塞式蒸汽减压阀主要用于蒸汽管路,超减压稳压作用。 壳体试验不包括膜片、顶盖。
流量系数Cv
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |
主要零件材料
零件名称 | 零件材料 |
阀体 阀盖 底盖 | WCB |
阀座 阀盘 | 2Cr13 |
缸套 | 2Cr13/铜合金 |
活塞 | 合金铸铁 |
导阀座 导阀杆 | 2Cr13 |
主阀弹簧 | 1Cr18Ni9Ti |
导阀主弹簧 | 50CrVA |
调节弹簧 | 60Si12Mn |
公称通径 DN | 外 形 尺 寸 | |||
L | H | Hl | ||
6.4MPa | 10.0/16.0MPa | |||
15 | 180 | 180 | 305 | 105 |
20 | 180 | 200 | 340 | 105 |
25 | 200 | 220 | 340 | 120 |
32 | 220 | 230 | 340 | 120 |
40 | 240 | 240 | 355 | 135 |
50 | 270 | 300 | 355 | 135 |
65 | 300 | 340 | 360 | 140 |
80 | 330 | 360 | 395 | 17 |
100 | 380 | 400 | 185 | |
125 | 450 | 415 | 215 | |
150 | 500 | 430 | 225 | |
200 | 550 | 495 | 260 | |
250 | 650 | 545 | 310 | |
300 | 800 | 600 | 355 | |
350 | 850 | 640 | 395 | |
400 | 900 | 690 | 435 | |
500 | 950 | - | 780 | 495 |
声明:本文中所有文字、数据、图片均只适用于参考,性能参数、结构尺寸参数、价格等详情,请联系我们,电话:15669825359
