| 品牌：MJV/闽嘉阀 | 型号：供应F9T43X碳钢电动推杆扇形盲板阀/眼睛阀 | 材质：碳钢 |
| 连接形式：对夹 | 订货号：100（mm） | 加工定制：是 |
| 货号：400 | 种类：DDCV双瓣式 | 结构形式：蝶式 |
| 公称通径：25mm | 适用介质：水 | 形态：蝶式 |
| 压力环境：常压 | 标准：国标 | 流动方向：单向 |
| 驱动方式：电磁 | 工作温度：常温 | 类型(通道位置)：二通式 |
| 规格：100 | 是否跨境货源：否 |

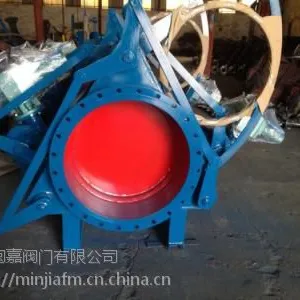

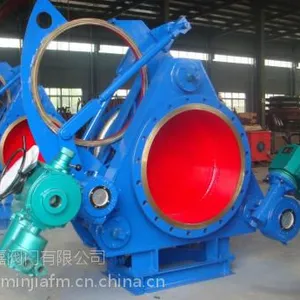

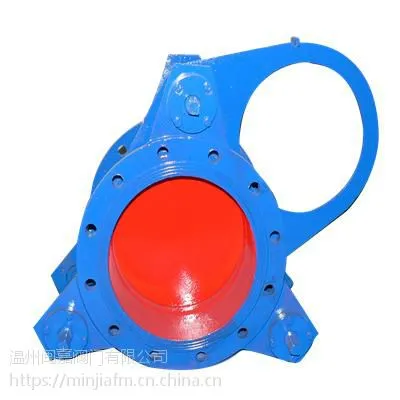

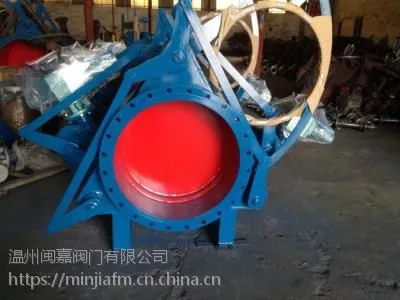

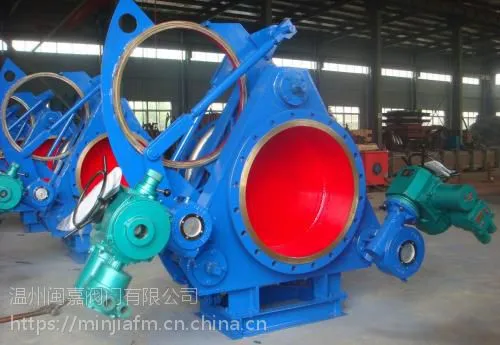

F9T43X电动推杆扇形盲板阀/眼睛阀
F9T43X电动推杆盲板阀结构组成及特点用途
电动推杆扇形盲板阀主要由左阀体、右阀体、丝杠副、翻板、密封圈、杠杆、杠杆、电动推杆等零件组成，并由底座、支撑柱构成一个刚性结构体。阀门中设有夹紧电动推杆和翻板电动推杆，夹紧电动推杆通过杠杆副和丝杆螺旋副驱动左、右阀阀体完成松开、夹紧动作，翻板电动推杆驱动阀板完成开关动作。橡胶密封圏镶嵌在阀板上，具有耐温高、密封性能好、更换方便、使用寿命长等特点。
本阀可以单台远距离控制，亦可多台联网远距离控制，非正常情况下还可利用阀门本身装置手动操作。
F343CX-0.5/1.5/2.5型主要外形及连接尺寸表
F43AX-0.5/1.5/2.5型主要外形及连接尺寸表
DN | L | D | D1 | H | A | b | n-Φd | 质量Kg | ||
PN0.05 | PN0.15 | PN0.25 | ||||||||
100 | 210 | 210 | 170 | 230 | 202 | 14 | 4-Φ18 | 20 | 22 | 25 |
150 | 210 | 265 | 225 | 260 | 270 | 18 | 8-Φ18 | 25 | 27 | 30 |
200 | 230 | 320 | 280 | 310 | 350 | 18 | 8-Φ18 | 45 | 50 | 55 |
250 | 250 | 375 | 335 | 330 | 400 | 18 | 12-Φ18 | 74 | 80 | 88 |
300 | 270 | 440 | 395 | 350 | 450 | 18 | 12-Φ22 | 135 | 154 | 160 |
350 | 290 | 490 | 445 | 380 | 500 | 18 | 12-Φ22 | 165 | 180 | 195 |
400 | 310 | 540 | 495 | 405 | 550 | 24 | 16-Φ22 | 210 | 230 | 250 |
450 | 330 | 595 | 550 | 430 | 600 | 26 | 16-Φ22 | 260 | 280 | 300 |
500 | 350 | 645 | 600 | 750 | 680 | 26 | 20-Φ22 | 310 | 340 | 375 |
600 | 390 | 755 | 705 | 830 | 840 | 28 | 20-Φ26 | 400 | 440 | 485 |
700 | 430 | 860 | 810 | 880 | 1050 | 28 | 24-Φ26 | 510 | 560 | 610 |
800 | 470 | 975 | 920 | 900 | 1150 | 28 | 24-Φ30 | 620 | 680 | 745 |
900 | 470 | 1075 | 1020 | 1100 | 1300 | 28 | 24-Φ30 | 760 | 835 | 915 |
1000 | 470 | 1175 | 1120 | 1300 | 1450 | 28 | 28-Φ30 | 940 | 1030 | 1130 |
1200 | 510 | 1375 | 1320 | 1400 | 1550 | 28 | 32-Φ30 | 1150 | 1300 | 1400 |
1400 | 510 | 1575 | 1520 | 1550 | 1700 | 30 | 36-Φ30 | 1550 | 1700 | 1850 |
