DESCO50890重锤式电阻测试仪

简介：只用来测试表面电阻/表面电阻率，体积电阻/体积电阻率，接地电阻等（50890替代19290）

1.仪器描述

50890可以用于以下ESD测试并符合相关规范：

 静电电阻符合性检测（ESD TR53规范手册）

 防静电工作台面检测（ESD S4.1 B标准）

 防静电地板检测（ANSI/ESD S7.1标准）

 防静电鞋具检测（ESD S9.2标准）

 防静电工作服检测（ESD STM2.1 标准）

 防静电鞋+防静电地板+人体系统电阻检测（ESD STM97.1标准）

2. 产品参数

测试点到点电阻，表面电阻，接地电阻

符合IEC61340-2-3，ESD TR53，ANSI/ESD S4.1/7.1，ANSI/ESD STM2.1/12.1/97.1, ESD SP9.2规范

测试电压：10V/100V（自动，小于1M?采用10V，大于等于1M?采用100V）

测试时间：15秒/快速（可选）

测试量程：1K?～1T?

测试精度：±10%（小于1T?），±20%（大于等于1T?）

读数显示：OLED数显和LED指示灯，指数表达方式

测试环境温湿度，温度测试精度+/-10%，湿度测试精度+/-10字

可保存100组测试数据（保存在仪器内存中，不能导出）

4节AA电池，使用寿命1500次测试

标配2个5磅重锤电极（货号50003）

选配同心圆重锤电极测试表面电阻/表面电阻率（ANSI/ESD STM11.11规范）

选配两点电极测试小件物品静电电阻

选配钳形电极测试管材或不规则物品静电电阻

选配金属握柄测试手腕带和人体+鞋+地板综合电阻

选配悬挂电极测试手套和指套静电电阻

3.

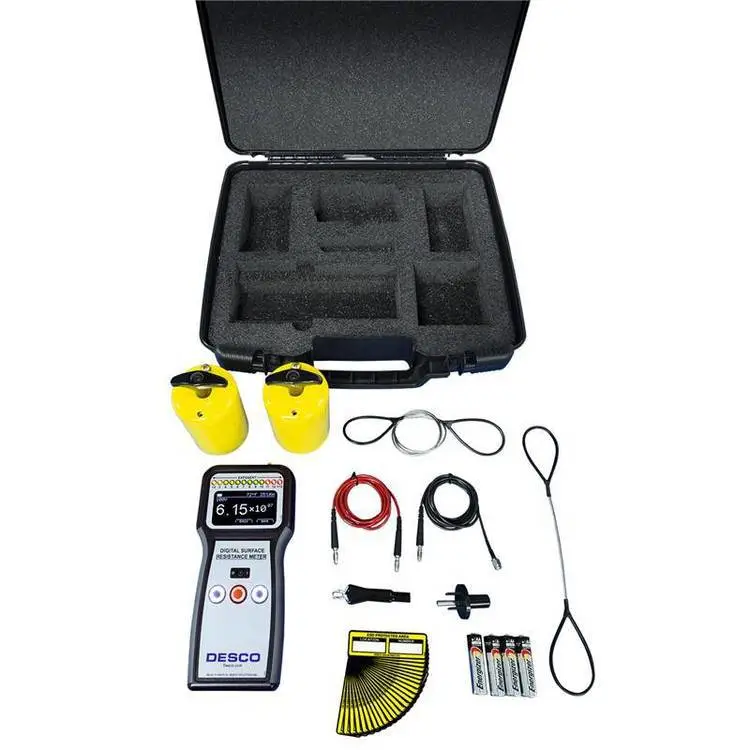

50890：重锤式电阻测试套件，标配以下物品

部件货号：50890，测试表，1个

部件货号：50003，点到点重锤电极，2个

部件货号：19300，1.5米长测试线(银色线SMA端子/红色线4mm插头），2条

部件货号：19293，10英寸/36英寸距离标线，2条

部件货号：19296，标签纸，25张

部件货号：09750，接地夹钳，1个

部件货号：09838，接地插头(美规插头)，1个

部件货号：N/A，AA碱性电池，4节

部件货号：19292，手提箱(以上所有物品装在该箱内)，1个

选配件：

19295：金属握柄

SPP1：单点笔形电极，测试小型材料或异形材料任意点到点电阻和接地电阻

SPP2：两点笔形电极，测试小型材料或狭窄空间固定两点之间电阻

SPP3：同心点笔形电极，测试小型材料表面电阻/表面电阻率

REM005：同心圆重锤电极，测试中/大型材料表面电阻/表面电阻率

832：钳形电极（1对），测试管状材料内/外壁电阻

19298：悬挂电极（1套），测试手套/指套电阻

S11：手腕带测试架，符合ANSI/ESD S1.1规范测试手腕带手环内外电阻

50004：50003点到点重锤电极的手柄（1对）

HR10：标准电阻，用于校准测试仪

4. 测试操作

基本注意事项：

 确保被测材料本身不带电

 重锤电极放置点距离材料边缘2英寸以上

 重锤电极放置点距离材料上的接地端子3英寸以上

 测试台面点到点电阻时，2个重锤电极相距10英寸以上（可采用配套的10英寸距离标线）

 测试地面点到点电阻时，2个重锤电极相距36英寸以上（可采用配套的36英寸距离标线）

 重锤电极的放置点通常取以下更好地评估材料是否合格

 最常用位置

 磨损严重位置

 中心位置

 距离接地点较远的位置

 如果被测材料有接缝的，例如块状地板，衣服等，2个重锤应分别放置在不同的拼接区块

 在实验室测试材料时，可以预清洁处理。对于线材铺设完毕并投入与运行的材料，测试前不要清洁，只有测试不合格时，才清洁后再次测试。

测试表面点到点电阻

 测试台面或小面积材料：

 连接测试仪和2个50003重锤电极。

 把重锤电极放置在合适的位置，相距10英寸左右。

 按仪器中间的红色键测试。

 如果测试不合格，清洁表面后再重新测试。

 可把测试结果写在配套的标签纸上，并贴在相应地点。

 测试地面或大面积材料：

 连接测试仪和2个50003重锤电极。

 把重锤电极放置在合适的位置，相距36英寸左右。

 按仪器中间的红色键测试。

 如果测试不合格，清洁表面后再重新测试。

  可把测试结果写在配套的标签纸上，并贴在相应地点。

 测试接地电阻

 连接测试仪和1个50003重锤电极，重锤电极放置在材料表面合适位置。

 另1条测试线连接接地夹，并夹到被测材料的接地点。

 按仪器中间的红色键测试。

 如果测试不合格，清洁表面后再重新测试。

 可把测试结果写在配套的标签纸上，并贴在相应地点。

 材料合格性/符合性测试

对新购入或鑫安装的材料进行合格性测试，并保存每个测试数据（仪器可保存100组数据）把每个测试数据的记录编号写在标签纸上，然后贴到合适位置。以后定期对这些材料进行符合性检测，可和最初保存在仪器内的合格性测试的数据对比，以了解材料的耗损及性能衰减状况。

5. 选配电极

 REM005同心圆电极（包含BNC转换接头）（50005升级产品）

50005和770007需要BNC转换头接线，REM005直接2个灯笼头插孔，不需要转换头

符合ESD-S 11.11，IEC 61340-5-1，IEC 61340-2-3规范要求

测试线插孔：2个4mm孔径灯笼头插孔

电极重量：2.3kg

外圆环橡胶垫外直径：63mm

外圆环橡胶垫内直径：57mm

内圆橡胶垫直径：30mm

橡胶垫硬度：Shore 70+/-5

橡胶垫电阻：<1K? at 10V

电极间电阻：>10T? at 1000V

表面电阻率换算系数：表面电阻率=表面电阻 x 10

6.SPP1/SPP2/SPP3笔形电极

ANSI/ESD STM11.11，11.12，11.13规范测试小型材料的静电电阻

测试线插孔：SPP1直接4mm插孔，SPP2/SPP3配有BNC转2个4mm插孔，适配采用灯笼头测试线的电阻测试仪

SPP1：1个弹性探针，用于测试小件材料接地电阻，或采用2支SPP1测试小件材料任意位置点到点电阻

SPP2：2个弹性探针，用于测试小件材料固定两点之间电阻

SPP3：内探针和同心圆外环，用于测试小件材料表面电阻

探针可拔插更换

探针上的导电胶套可更换
