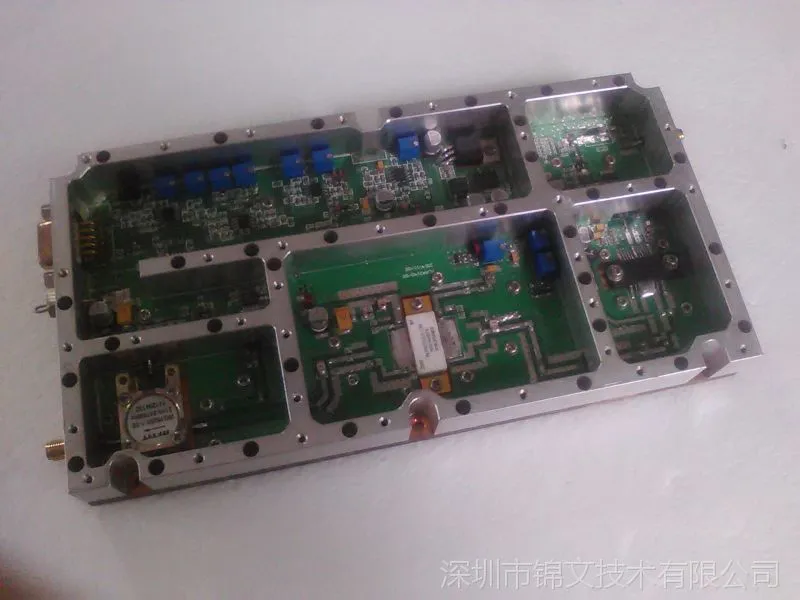

宽带射频功率放大器锦文JW1116B-40B 1100MHz-1600MHz10瓦信号抑制价格

宽带射频功率放大器锦文JW1116B-40B 1100MHz-1600MHz10瓦信号抑制

1100MHz—1600MHz 10W功放技术规格书

技术指标

表 1 模块的射频技术指标

测试项目			指标			备注
			-25℃	25℃	55℃	该温度指模块检测温度
频率范围(MHz)			1100～1600
输出功率(dBm)			40±2	40±1.0	40±2
功率调节范围(dB)			≥10
增益(dB)			40±2.0	40±1.5	40±2.0
带内波动(dB)			≤2.5			（峰峰值）1100～1600
互调衰减(dBc)			---
杂散发射 (dBm)	工作带内		≤-30dBm/30KHz			加信号至输出功率时测
	工作带外	9KHz～ 1GHz	≤-36dBm/100KHz
		1GHz～ 12.75GHz	≤-30dBm/1MHz
输出电压驻波比			≤1.50			不加电，标网输出-10dBm时测
输入电压驻波比			≤1.50			加+28V，标网输出-10dBm时测
允许输入功率（dBm）			≥+15dBm			持续1min无损坏
ALC控制范围			≥10			ALC起控后输入功率增大10dB，输出功率保持在±1dB之内。
AGC杂谱			无			分别在SPAN=200KHz和1MHz时，ALC刚起控到控10dB范围内测试无杂谱
输出功率检测			检测误差：≤±2.0 dB			有效值检波（备注;工作频段高中低三个频点，加同强度信号时，输出功率检测值应与实际功率一致。）
			检测范围：≥20dB			包含+24～44dBm
供电要求			＋28 Vdc			Imax≤3.0 A
工作环境温度			-25～+55℃

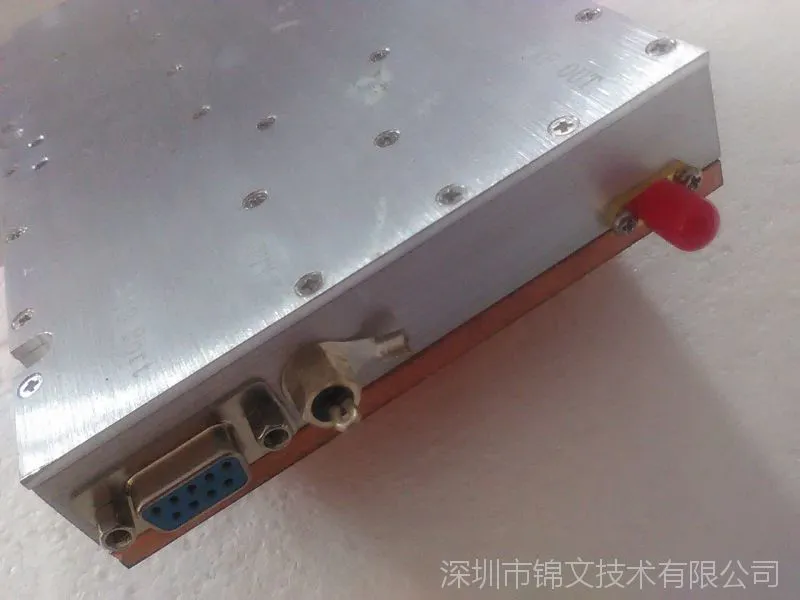

监控接口			D-sub9（Male）			公头
射频输入输出接头			SMA

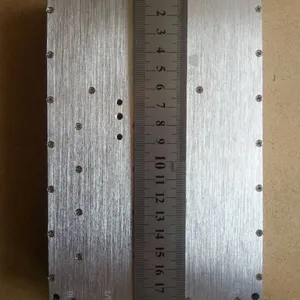

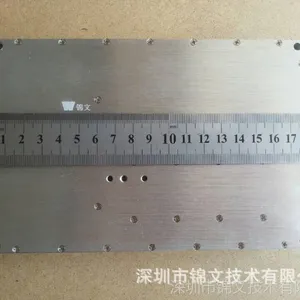

外形尺寸: L*W*H== 178mm*91mm*27mm
