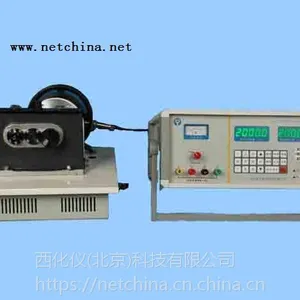

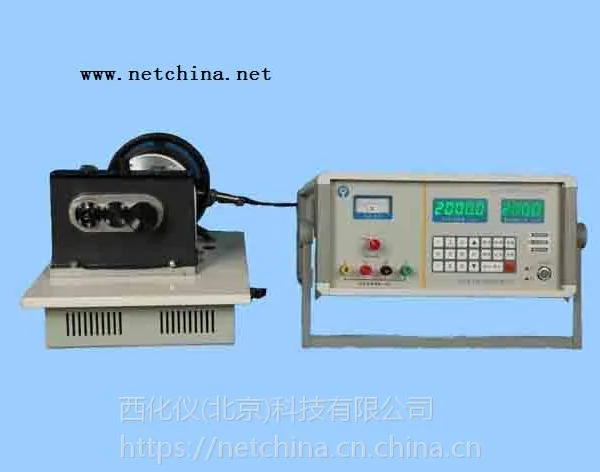

转速标准装置型号:XB400-GZJY-3B

库号：M360539


▲概述
　XB40-GZJY-3B型是在GZJY系列中普及率的转速标准装置，大中型电厂中有85%以上配置了该型装置。BJL51-GZJY-3B型(Ⅴ)除保留了GZJY-3B型基本操作外，增加了对有源转速传感器的几种类型电压驱动的，各类转速传感器信号可接入测量,配置万用探头支架可安装各种螺纹规格或无螺纹的传感器

▲功能特点
1转速数字给定
2它可用于转速、反转保护和超速保护等各种转速仪表和转速测量系统的检定。
3配置附件，可对光电式或机械式、手持式、接触式或非接触式等转速表进行校验。
4配置的万用探头支架可同时安装多个传感器，覆盖了各种螺纹规格的传感器或无螺纹的传　　　　
　感器，适用于各种规格的磁电式、磁阻式、霍尔式、电涡流式转速传感器的校验。
5配置附件可对各类航空转速表（型号有GZ-1、GZ-2、GZ-8A、GZT-1、GZT-2、A10、
T-45等）、船用转速表、机车转速表进行校验。
6可输出标准电信号源，对转速测量的二次仪表单独进行校验
7配置有转速传感器信号输入接口，可在无二次仪表的情况下，对转速传感器单独进行校验
　　(对于有源转速传感器提供几种类型电压驱动)
8适合作为大中型企业和地市计量部门的转速计量标准设备


▲主要技术指标
1转速范围:20～6600r/min
2转速不确定度:3×10-4
3转速稳定度:1×10-4
4时基:开机准确度5×10-6日稳定度5×10-6
时基频率10MHz
5转速分辨力:0.1　(20～600r/min)
　　　　　　　　1　　(600～6600r/min)
6输出标准电信号：频率范围2～9999Hz、精度为1×10-5、波形为方波、幅度为12V
7可输出直流电压：±5V、±12V、±24V
8接入外测信号要求范围:1～9999Hz、幅值大于0.5V
9齿盘:渐开线齿型、齿数为60、模数为2、直径124mm
　　（可根据用户要求设计任意齿数规格的各种齿盘）
10安装螺纹:传感器安装盘上有12种螺纹规格:
　　公制:M10×1、M12×1、M14×1、M16×1、M18×1、M16×1.5、M18×1.5、
　　　　　M20×1.5、M22×1.5英制:1/4-40、3/8-24、5/8-18
11总功率:≤300W
