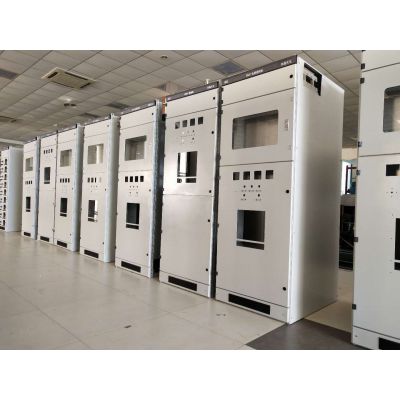

GCK柜体厂家产品介绍一,概述
GCK改进型是在标准型基础上改进研制的产品。适用于发电,输电,配电,电能转换和电能消耗设备的控制。
二,结构说明
GCS柜体基本结构由KS型材（也可采用KB型材）组装而成,各功能室相互隔离,其隔离室分为功能单元室,母线室和电缆室,各室的作用相对独立。垂直通道及一二次接插件均改为GCK柜的形式,水平母线放置柜顶,顶盖可开启,采用后出线或侧出线方式均可。在保持原有工作性能及外观的同时,实现***,安装,检测,维修便捷并降低生产成本。柜体防护等级IP3X-4X。

三,抽屉类型
GCS抽屉层高的模数为80mm时

分为160/2,160,240,320,400,480等模数单元尺寸系列,抽屉安装单元有效高度1760mm。抽屉层高的模数为200mm时分别为200/2,200,400,600等模数单元尺寸系列,抽屉安装单元有效高度1800mm。单元回路额定电流600A及以下其中?单元抽屉电流可达到100A。相同功能单元的抽屉具有良好的互换性,各种抽屉单元设有机械联锁装置。




产品属性GCS柜体基本结构由KS型材（也可采用KB型材）组装而成,各功能室相互隔离,其隔离室分为功能单元室,母线室和电缆室,各室的作用相对独立。垂直通道及一二次接插件均改为GCK柜的形式,水平母线放置柜顶,顶盖可开启,采用后出线或侧出线方式均可。在保持原有工作性能及外观的同时,实现***,安装,检测,维修便捷并降低生产成本。柜体防护等级IP3X-4X。

安装操作GCS抽屉层高的模数为80mm时分为160/2,160,240,320,400,480等模数单元尺寸系列,抽屉安装单元有效高度1760mm。抽屉层高的模数为200mm时分别为200/2,200,400,600等模数单元尺寸系列,抽屉安装单元有效高度1800mm。单元回路额定电流600A及以下其中?单元抽屉电流可达到100A。相同功能单元的抽屉具有良好的互换性,各种抽屉单元设有机械联锁装置。
主要特点产品的主构架采用8MF型钢及专用连接件组装而成,型钢截面积大,有足够的钢度,组合简单,工艺性强,
稳固性能好,构架采用拼装和部分焊接两种结构形式,主架上均有安装模数孔E=20mm。
垂直母线通道及插接件按GCK产品的布置方式,既***产品的使用性能,又降低了产品成本,且1/2单元抽
屉电流可达100A,使产品达到 经济,实用,美观,抽屉推进机构与GCS相同。
抽屉单元有：200/2mm,300mm,400mm,500mm,600mm系列及160/2mm,160mm,240mm,320mm,480mm系列
高度。
