阀门介绍

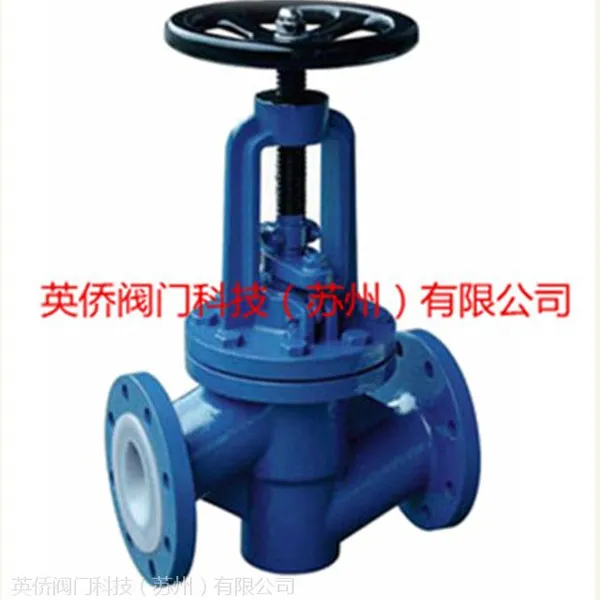

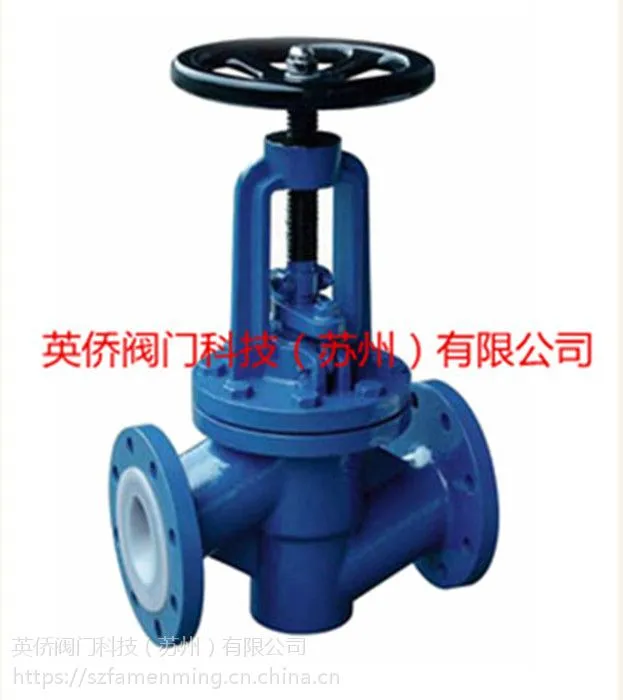

J41F46衬氟截止阀是指关闭件(阀瓣)由阀杆带动并沿阀痤中心轴线做升降运动的阀门，在管路上主要用来接通或截断管路中的介质，但不能做节流用。

基本结构

1、氟塑料衬里J41F46型直通式衬氟截止阀，具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短(一般为公称通径¹/₄)等优点，被广泛应用在石油、化工等管路系统做截断介质用，但需要强调的是氟塑料衬里的截止阀严禁用做流量调节，以免节流口处产生高速介质流冲蚀破坏密封面。

2、阀瓣与阀杆设计为一体结构，用以防止由管路压力波动造成内件冲出阀体的可能有性，结构紧凑，使用安全。

性能参数

公称通径：DN15～350mm；

公称压力：PN1.0～2.5Mpa；

连接形式：法兰连接；

驱动装置：手动，蜗轮传动，电动，气动；

适用介质：硫酸，氢氟酸，磷酸，氯气，强碱，王水等任意具有强腐蚀性的介质；

设计标准：遵循GB/T12233，GB/T12235，ANSIB16.34；

结构长度标准：遵循GB/T1221，HG/T 3704，ASME B16.10；

压力试验标准：遵循GB/T13927，API598；

【外形尺寸】
