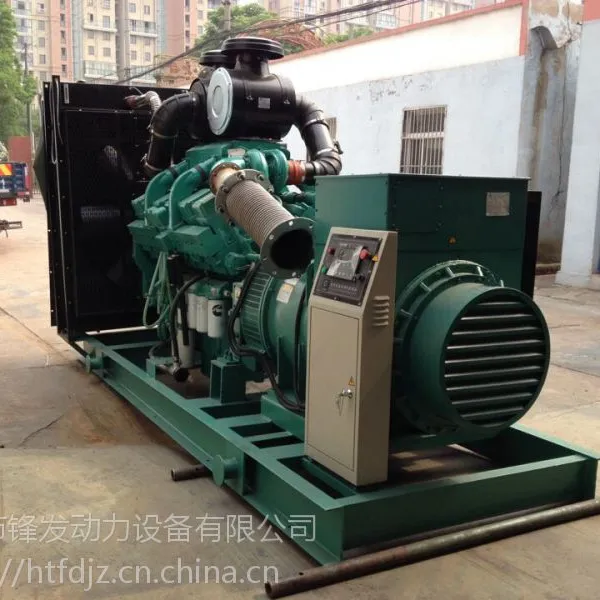

机组型号

FF-1200GF

输出功率

1200KW

额定电压

400/230V

额定电流

2161A

额定频率

50HZ

启动方式

24V直流电启动

调压方式

AVR自动调压

电压整定范围：

≥±5%

稳态电压调整率：

≤±1%

瞬态电压偏差（***突减功率）：

≤+25%

瞬态电压偏差（突加功率）：

≤-20%

电压稳定时间（***突减功率）：

≤6S

电压稳定时间（突加功率）：

≤6S

稳态频率调整率：

≤5%

频率波动率：

≤1.5%

瞬态频率偏差（***突减功率）：

≤+12%

瞬态频率偏差（突加功率）：

≤-10%

频率恢复时间（***突减功率）：

≤5S

机组外形尺寸

4980（mm）×2200（mm）×2480（mm）

重量

11000Kg

机组结构

机组采用一体式结构，底座选用高强度钢材料制作，冷却风扇及电池充电机全部设有保护罩。

使用环境条件

海拔高度

≤1000m

环境温度

-15℃～40℃

相对湿度

≤90%

生产标准

GB/T2820、GB/T12786-1991

柴油机主要参数

柴油机型号

KTA50-GS8（美国康明斯 Cummims)

输出功率

1320KW

柴油机转速

1500 rpm

柴油机型式

V型16缸、四冲程、增压水冷

冷却系统

满足环温40℃水箱散热器，皮带驱动冷却风扇

调速系统

电子调速

启动方式

24V直流电启动

过滤系统

干式空滤、燃油过滤、机油过滤、冷却液过滤

缸径及行程

159*159mm

***负载耗油

≤208g/kw.h

排烟系统

排烟量：

4350L/s

排烟温度：

510℃

允许排气背压：

5.1kPa

进气系统

允许进气压力：

6.35kPa

燃气量：

1655L/s

空气流量：

36000L/s

燃油系统

***（主用功率）负载：

204g/Kw.h

75%（主用功率）负载：

210g/Kw.h

50%（主用功率）负载：

221g/Kw.h

润滑系统

机油总容量：

204L

机油消耗量：

≤4g/kwh

油底壳机油容量：

178L

冷却系统

冷却液总容量：

330L

节温器打开温度：

82-93℃

水温：

104℃

发电机主要参数

发电机型号

HJI-1200(上海斯坦福）

励磁方式

全铜无刷自劢（AVR自动调压）

额定电压

400/230V

额定频率

50HZ

额定电流

1440A

相数和接线

三相四线，Y-  形

绝缘等级

H级

防护等级

IP23

稳态电压调整率

≤+1%

稳态频率调整率

≤+1%

稳态电压波动率

≤+0.5%

稳态频率波动率

≤+0.5%

瞬态电压调整率

-15%～+20%

瞬态频率调整率

-15%～+20%

电压稳定时间

≤1S

频率稳定时间

≤3S

标准机组控制系统

标准型机组控制屏能满足机组正常操作，具有操作简便、功能齐全、保护可靠等优点。该屏能接收远程开/停机组控制信号。（ATS 控制）功能特点：采用百发控制器；液晶显示屏；可中/英文显示多种电量和油机参数；具有自动、手动、关机（急停）等控制功能，具有油压低、水温高、超速、电压高、电压低、频***、频率低、过流等多种保护功能，可满足多种机组的需要。

自动化控制系统

自动化机组控制屏是无人值守自动化机组最基本的配置。该屏能接收远程开/停机组控制信号。（ATS控制）功能特点：采用郑州众智smartgen 智能控制器；大屏幕液晶显示器；全中文（也可英文）操作、显示菜单；机组具有自动、手动、关机（急停）等控制功能，丰富的可编程输出、输入接口及人性化界面，多功能液晶显示器，将检测的参数通过数据、符号、直条图显同时显示；标准的通讯接口：RS-232（Modbus 通讯协议），满足用户通过通讯（网络）或中央监控系统（上位机）对机组实现"遥控"、"遥测"、"遥报"等监控功能，可满足各种自动化机组的需要。

名称

数量

柴油发动机

1台（美国康明斯Cummins)

发电机

1台（上海斯坦福）

水箱

1个

一体化控制屏

1套（郑州众智）

低噪音箱体（含底座油箱）

1台

排烟装置

1套

蓄电池（已安装于机组）

2只

24VDC启动电动机（已安装于机组）

1个

充电器（已安装于机组）

1个

连接线（YC-1*240)

500米

润滑油泵（已安装至机组）

1个

滑油过滤器（已安装至机组）

1个

三通阀（已安装至机组）

1个

输水泵（已安装至机组）

1个

冷却水过滤器（已安装至机组）

1个

管道（已安装至机组）

2个

日用油箱（加满）

1000L

卸油泵（已安装至油箱）

1个

高压油泵（已安装至机组）

1套

燃油预供手动泵（已安装至机组）

1套

燃油过滤器（已安装至机组）

1套

喷嘴（已安装至机组）

1套

附件箱

1个

出厂文件

1份

波纹管

1只

弯管

1只
