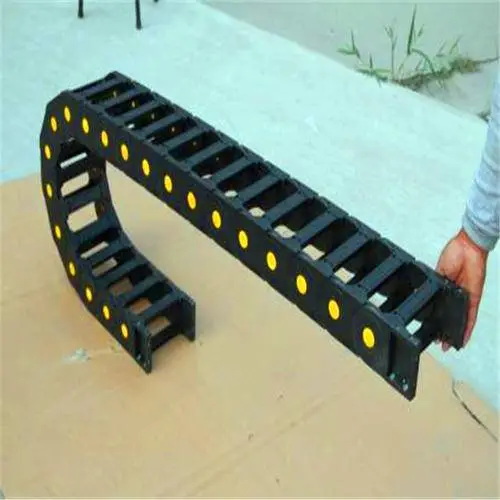

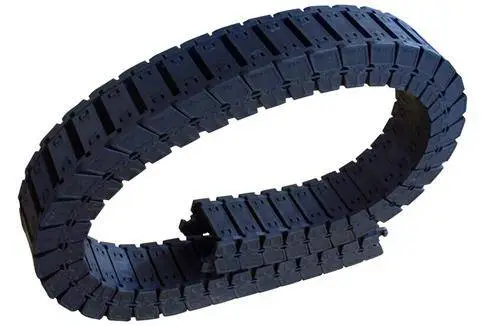

拖链的选用

1． 支撑板上穿线孔直径D1=d+≈0.1d（取整数）。其中d=电线、电缆、液、气软管的外径。

2． 根据支撑板内腔孔径Dmax来确定链板高度hg和拖链型号TLXX。

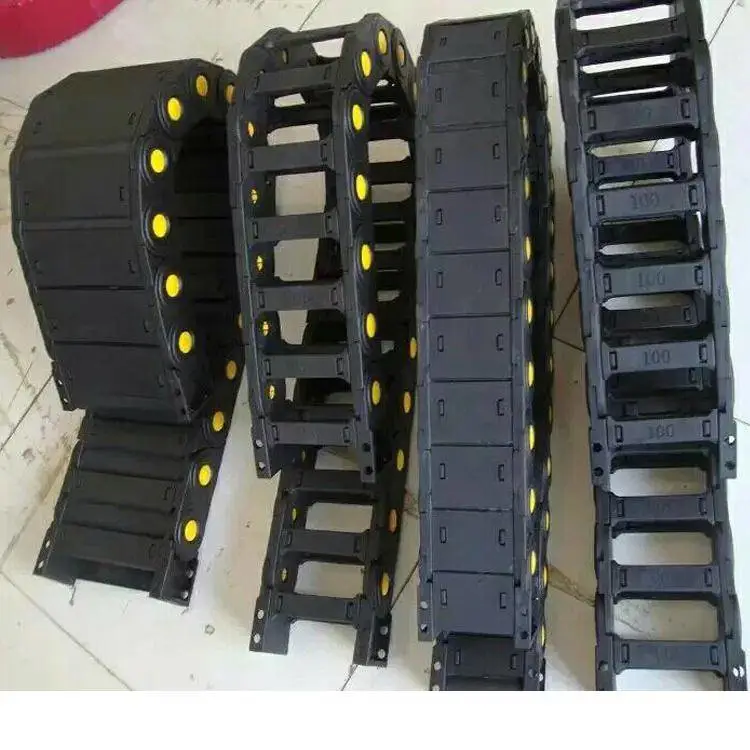

3． 根据拖链功能要求来确定支撑板型式的拖链的弯曲半径：

（1） 当拖链需承载较大管、缆负荷时，应选用高强度支撑板l型（整块式）。

（2） 当管缆的管接头尺寸大于支撑板内腔孔径或须经常拆装、维修等时，可选用支撑ll型。属分开式类型支撑板。

（3） 安装管缆的规格品较多时，可选用支撑板lll型（框架式）。

4． 根据安装管缆的数量来决定支撑板宽度W1，从而可得拖链宽度W=W1+2f。

5． 拖链使用场合或受环境影响时，需要采用钢带防护支撑板时，请与本公司另行提出。

6、拖链长度L=L1 /2+4R+p+3T，L1=行程，R=弯曲半径，P=固定端距行程中心的距离，T=节距。
