山西临汾10KV柱上真空断路器ZW32-12生产厂家

ZW32-12户外高压真空断路器（又称：户外柱上高压真空断路器），适用于三相交流50Hz，额定电压为12kV的电力系统，可开断、关合线路负荷电流、过载电流及短路电流。广泛应用于变电站、城乡电网及工矿企业配电系统的线路分段、保护和控制，更适用于农村电网及频繁操作的场所。

1、周围空气温度: -40℃～+40℃；

2、海拔高度: 不超过2000m;

3、周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染；

4、风速不超过34m/s(相当于圆柱表面上的700Pa)；

5、来自开关设备和控制设备处部的振动或地动是可以忽略的；

6、污秽等级:Ⅲ级。

山西10KV断路器厂家_带接地保护高压真空断路器

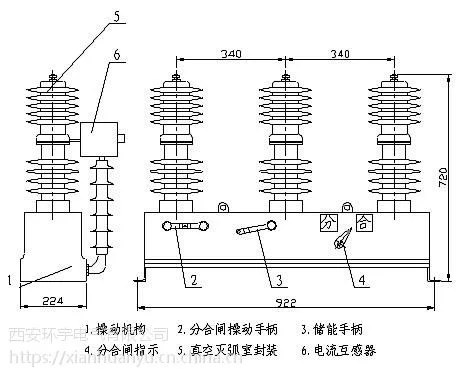

结构特点山西临汾10KV柱上真空断路器ZW32-12生产厂家

1、外壳采用优质不锈钢材料或普通铜板经达克罗防锈处理工艺再喷涂耐紫外线清漆而成，产品的防腐蚀性、防盐雾性等抗环境性能优良。

2、绝缘部分采用环氧树脂和硅橡胶负荷绝缘材料，绝缘等级高，防污秽能力强，具有耐臭氧、抗紫外线、疏水性和抗高低温能力。箱体内无变压器油、无六氟化硫气体，满足无油化改造和环境保护要求。

3、操作机构，分手动和电动两种，需要时可加装遥控操作装置和躲避合闸涌流装置。外供电源功率不大于70W，易于配备后备电源。设计独特的缓冲装置，性能优异，反弹小，噪声低。

4、灭弧室采用特种不锈钢钎焊技术，无需电镀，焊接质量高，稳定可靠，漏气率低。制作工艺上使用特殊的陶瓷金属化配方和***的陶瓷金属化工艺，***了产品的气密性，抗拉强度大于130Mpa，完全一次封排。

5、电流互感器采用优质导磁材料及环氧树脂与硅橡胶负荷绝缘而成，具有容量大，动热稳定倍数高、精度等级高、免维护、可靠性高等优点。

户外柱上高压真空断路器可销往城市

山东10KV柱上真空断路器ZW32-12生产厂家、江苏10KV柱上真空断路器ZW32-12生产厂家、安徽10KV柱上真空断路器ZW32-12生产厂家、浙江10KV柱上真空断路器ZW32-12生产厂家、福建10KV柱上真空断路器ZW32-12生产厂家、上海、广东、广西、海南、湖北、湖南、河南、江西、北京、天津、河北、山西10KV柱上真空断路器ZW32-12生产厂家、内蒙古10KV柱上真空断路器ZW32-12生产厂家、宁夏10KV柱上真空断路器ZW32-12生产厂家、新疆、青海、陕西、甘肃、四川、云南、贵州、西藏、重庆、辽宁10KV柱上真空断路器ZW32-12生产厂家、吉林10KV柱上真空断路器ZW32-12生产厂家、黑龙江10KV柱上真空断路器ZW32-12生产厂家

手动机构动作原理山西临汾10KV柱上真空断路器ZW32-12生产厂家

合闸操作：先拉动储能手柄进行储能，所施操作力矩由小变大，当合闸弹簧过中瞬时，合闸弹簧释放能量，促使储能系统逆时针旋转并带动拐臂转动，带动传动轴使断路器合闸，同时分闸拐臂扣住分闸半轴，使断路器处于合闸状态；机构在合闸状态下，凸轮与转动轴套脱离，机构不能再次合闸。

山西10KV断路器厂家_带接地保护高压真空断路器

分闸操作：断路器合闸后，拉动分闸手柄或当线路电流超过防涌流装置的设定值时过流线圈被驱动，均使分闸半轴转动，分闸拐臂解扣，传动杆在分闸弹簧的带动下使断路器分闸。

电动机构动作原理

储能操作：拉动储能手柄，或储能电机转动，在传动齿轮的带动下使凸轮转动，合闸弹簧被逐渐拉长，当弹簧过中后，凸轮由定位件保持不再转动，断路器处于准备合闸状态；同时凸轮与传动轴脱离，使机构不能再次储能。

合闸操作：储能完毕后，拉动手动合闸手柄或给合闸线圈施加电压，使合闸半轴转动，合闸拐臂与合闸半轴解扣，合闸弹簧释放能量，带动传动轴使断路器合闸，同时分闸弹簧被储能。机构在合闸状态下，再进行储能操作，合闸弹簧再次被拉长，弹簧过中后，合闸半轴被联锁装置扣住，避免机构误合闸。在合闸已储能状态，机构处于重合闸状态，可实现“O-0.3S-CO”一次重合闸操作。

分闸操作：断路器合闸后，拉动分闸手柄或给分闸线圈施加电压或当线路电流超过防涌流装置的设定值时过流线圈被驱动，均使分闸半轴转动，分闸拐臂解扣，传动杆在分闸弹簧的带动下使断路器分闸。

注：操动机构过流线圈为短时工作制，不能长时间通流。
