一、系统概述

信息技术在人们生产、生活中的作用日益突出，作为信息交流的一种重要方式，无线通信在世界范围内正发挥着日益重要的作用，而且其应用日益广泛。用户要求能在任何时候、任何地方、能和任何人利用无线通信交换任何信息。这就产生了一项新的需求---无线信号室内覆盖系统。无线信号室内覆盖系统作为移动通信的设备之一，其的特点就是系统主要用来解决大型建筑物内部的信号盲区，通过覆盖使信号在有关空间区域内有效，使客户不在受建筑物空间和屏蔽束缚，实现在有效域内的工作协调和指挥调度需求。由于建筑原因（多为大型建筑物，钢筋水泥结构屏蔽较严重），特别是一些大型地下建筑（地下1-3层），往往是覆盖盲区，因此，如何解决好室内无线覆盖，满足用户需求，提高通讯质量，已变得越来越重要，也成为无线通信网络优化的一个焦点。

二、需求分析

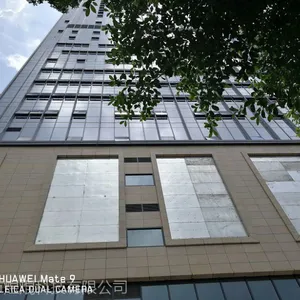

中电迪富大厦位于深圳市福田区振华路和华发北路交叉口，为一幢31层高办公楼，设有商业裙楼，总建筑面积为58674平方米。因本项目面积大，采用框架结构，地下结构复杂，专业对讲机自身功率不能够穿透地面及地下楼层，在多个地点存在对讲机通讯盲区，为日常工作留下很大安全隐患。为保障物业，保安及相关业务人员日常工作通讯畅通，尤其在处理突发事件时能及时准确的进行通信指挥，为***日常工作及应急通讯需要，配置专业无线电手持对讲机--余部，需要对讲机信号增强，增加覆盖，因此委托深圳市煜焜科技有限公司设计安装对讲机信号覆盖系统，***了楼宇的地下车库以及地面楼层的公共区域、主要设备机房，消防楼梯等区域都能够实现清晰的无线对讲通话。帮助楼内工程、物业等部门内部人员有效地完成监控、调度、管理等，提高了效率，降低了成本，以***通讯畅通。

本项目由于面积较大，在今后入驻的客户数量将会越来越多多，所以安全保卫工作和供电、电梯、消防工程保障工作的落实反应速度要求较高。应付突发性事件的处理，都离不开快速反应的无线电对讲调度联系。简单的对讲机通讯远远不能满足管理工作的需要，必须要进一步完善和改造，满足随叫随通，大范围和地下室联系均有保障的通话效果。

需要为本项目的保安配置一套大楼内的无线对讲系统，但是由于建筑物的金属屏蔽，无线电对讲机功率有限，无法满足所有楼层的信号覆盖，因此必须建立一套无线对讲覆盖系统，***无线信号覆盖率达到95%，并且按无委的要求在离开大厦100米的地方不产生干扰信号。

三、技术分析

3.1、本项目在无线对讲通讯方面将会面临以下两个方面的问题：

1）信号覆盖：建筑物自身的屏蔽和吸收作用，将会造成无线电波较大的传输衰耗，形成了移动信号的弱场强区甚至盲区，本次项目设计要求覆盖范围包括广场内所有建筑和地下层。

2）质量方面：本大楼属于框架建筑物，在框架空间极易存在无线频率干扰，服务区信号会不稳定，出现乒乓切换效应，话音质量难以***，并出现掉话现象。

3.2、所以，本项目的无线对讲通讯应包满足以下要求：

1）对讲覆盖范围：地下车库以及地面楼层的公共区域，主要涉及机房，消防楼梯等盲区死角。

2）频道分组：设计为全区无缝隙覆盖提供四个异频转发组，3-16分别提供同频组（同频组内的对讲机不工作在无线对讲系统内，所以不能覆盖整个建筑）

首先，根据无线对讲覆盖系统需要一呼百应的特点，一个信道内必须能够容纳相当数量的对讲机，迪富大厦项目采用两台摩托罗拉数模中继系统，从通信机制上实现了四个工作组共享信道的方式来扩大通信容量，本次采用四个信道后，实际的系统容量如下：

但考虑到通信组最终仍必须绑定在规定的信道和间隙中，若同个信道的相同间隙内容纳过多的工作组仍会出现堵塞现象，必须通过合理的规划来避免此类问题，影响信道堵塞的因素主要一下几点：信道内有通信十分繁忙的工作组（类似公司安保部的呼叫组）；所以为避免堵塞问题，我们将繁忙的工作组错开，特殊必须长时间占用信道的工作组单独规划独占间隙。多个不同通信高峰期的工作组组合在一个间隙内来解决通信堵塞的问题。

3.3、无线频率的

根据本项目的实际情况及目前无线频率的使用条件，我们可以选用150MHz(VHFl46—174MHz)或450MHz(UHF400-430MHz)频段作为项目的无线通信频率。本方案暂选用400-430MHz频段进行设计，由于具体选用什么频段、什么频率组需要由用户向无线电管理局申请，待无线电管理局批准后才能决定。

由于本项目的无线对讲系统采用的是无线异频中继的方法来解决对讲机通信距离的问题，因此需要申请两对无线电频率，其中一个用作上行频率，一个用作下行频率。而系统的布线结构将可以保持不变。

系统设计使信号在广场建筑物内的公共部位和人员经常活动区域有效地覆盖，使整个系统达到覆盖均匀，信号清晰，稳定可靠。本设计应***以上要求，以满足本物业内部管理、物业使用和维护，以及保安、消防、紧急通信之要求等，使其内部管理、维护以及保安、消防人员之间方便、快捷地保持联系、通讯。

本项目设计是以提高接收灵敏度来代替高发射功率辐射的方法。严格按照无线电管理局所要求的低功率多点覆盖的原则设计本方案。

3.4、设计依据

原信息产业部无[1998]178《微功率（短距离）无线电设备管理暂行规定》

中华人民共和国卫生部颁发“环境电磁波卫生标准”

无线电管理委员会的相关规定

3.5、系统工作原理

系统采用无线异频中继来扩大对讲机的通信范围。其工作原理如下：若对讲机甲与对讲机乙之间由于距离比较远而无法实现通信。在采用无线异频中继方法后，则当对讲机甲发信时，对讲机甲通过上行频率将信号发给中继器，中继器再通过下行频率将信号发给对讲机乙。而当对讲机乙发信时，对讲机则通过上行频率将信号发给中继器，中继器再通过下行频率将信号发给对讲机甲。由此扩大了对讲机之间的通信距离。

3.6、设计原则

1）合理设定天线的位置、数量和输出功率，尽量减少天线的数量，降低输出功率，减少大厦中的无线信号；

2）由于高层切换频繁，掉话***，设计中尽量作到室内场强均匀，信号强度好；

3）尽量不使用干线放大器，以减少噪声的引入；

4）合理安排走线；

5）链路满足在覆盖区域载噪比 >15dB。

3.7、安装说明

 1）主机：安装在中控室。

 2）天线：安装于的地面及地下相应位置(见示意图）

 3）馈线系统：主缆全部采用1/2专业通信馈管，经功分器，耦合器分配主机功率至各天线。

  馈线装入桥架及弱电线槽。如有部分电缆的外露部分须穿管或者用扎带固定，以***整洁美观。

 4）供电与接地：本系统应由可靠的交流回路单独供电，配备设备应有的标志。

 供电应该采用220V，50单相交流电源。电压应许偏移10%。整个系统宜采用一点接地方式，接地母

 线应采用铜质线，接地电阻不得大一1欧。本系统接地应符合《工业企业通信接地规范》（GBJ79-85）

 规定。

3.8、主要技术指标要求

考虑到无线电发射的电磁干扰对办公和辅助设备以及人体的影响，层内的场强和功率必须控制在***的范围内（根据无线电管理局的要求，室内信号不能对室外区域造成干扰）。以本公司先前同类建筑的设计经验，在地面建筑层内天线功率将设定在100～500mw 等级下，***系统的覆盖功率低于对讲机设备，不造成对设备和人体的干扰现象。采用以提高接收灵敏度来代替高发射功率辐射的方法。

1）具备以下优点：

系统的发射效***于对讲机，往往造成对讲机可以接收到较好的音质，但来自对讲机的信号却因为建筑衰减而模糊不清，所以设计必须增加在工作区域特别是建筑结构复杂的区域的系统天线数量，经由靠近对讲机工作区域的系统天线接收到的信号将更为清晰，系统的发射功率也可大大降低。

1. 辐射功率的上限参考以下数据：





考虑到掌上型对讲机和微细胞天线对设备和人体的电磁干扰问题，我们将严格控制在各层内的发射功率，同时为了避免在屏蔽机房内的信号减弱问题，设计将做到在针对主要的大型机房提供专门的覆盖天线。

在室外部分，为了避免对周围其他区域产生干扰，对地面上的建筑边缘区域，将控制室内天线的功率来做到覆盖建筑外边缘50米范围。

1. 辐射功率的下限：



四、系统设计说明

4.1、系统架构

本方案全区覆盖模拟信道1组（数字信道2组），备用同频信15组，手持对讲终端设计容量为若干台，实际终端数量与具体方案设计时信道数量、数据量及通话量相关。

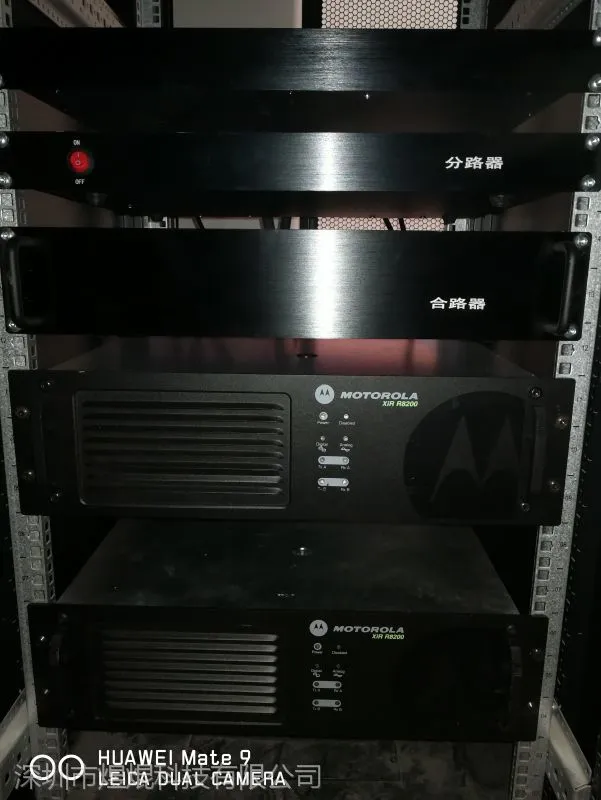

根据建筑图纸，设计的对讲系统天线为32副。本方案全区覆盖信道1组，备用同频信道15组，系统配置的对讲机用户为--台。拟采用1个摩托罗拉MOTOTRBO XIR R8200数模中继台，收发各用1个频率，通过分配器、功分器和电缆分别将信号送到项目内各层面和地下室。考虑到无线干扰的因素，因此地上部分的层面采用中继台小功率天线覆盖的总体方案，中继台拟安放在安保室内。

本系统设计使信号在有关空间区域内即对讲信号有效覆盖区域为地下及地上建筑以及对讲信号有效覆盖大楼地下车库、设备房及室外全体建筑，以确保无线对讲系统通信之清晰、畅通，使整个系统达到覆盖均匀，信号清晰，稳定可靠

 五、系统设备材料

• MOTOTRBO TM  XiR R8200数字常规中继信道机

MOTOTRBO XIR R8200系列功能特点

数字质量的***性能

借助XIR R8200数模中继台，用户可轻松升级至数字通信。MOTOTRBO数字对讲机系列采用***使用的数字对讲机（DMR）协议，使其能支持其他DMR机型和品牌。MOTOTRBO系列还能支持现有的任何模拟双向对讲机，从而让用户可以轻松升级采用新设备，确保取得的投资回报。

当工作于45瓦VHF和40瓦UHF时，可实现***的连续工作周期，可轻松集成到大多数中继站。

轻松完成数字化升级：工作于模拟或数字模式

    XIR R8200可工作于模拟或数字模式，用户准备就绪时，能确保其轻松升级至数字通信。除支持DMR便携式对讲机或车载台外，还支持任何品牌的模拟双向对讲机。

数字对讲机利用一个频率许可实现呼叫容量的倍增

所有的摩托罗拉对讲机均采用时分多址（TDMA）6.25 kHz高效数字技术，以一个频率许可的价格即可实现呼叫容量的倍增。在不增加更多许可费用的情况下，对讲机可支持两倍数量的通话组或呼叫。其他功能 可为模拟或数字运行进行配制，促进模拟到数字运行的平稳转换

支持数字 TDMA 模式下的 2 个同步语音或数据通道

采用通过 TDMA 技术，将 1 个 12.5KHz 信道呼叫容量提高两倍
