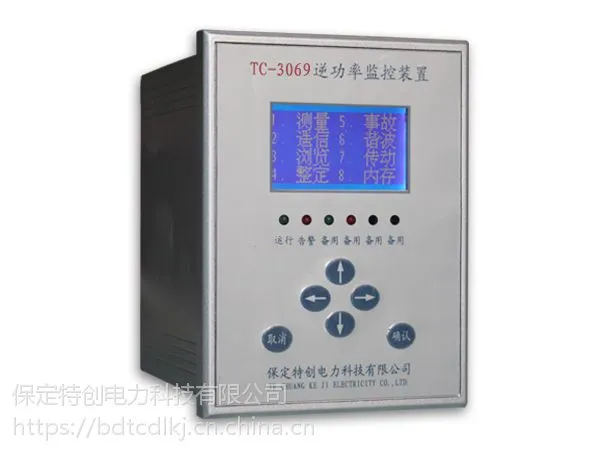

1.逆功率监控装置TC-3069主要功能简介
TC-3069 逆功率监控装置除设置有逆功率和逆功率恢复功能外，在系统运行中，该装置
不断监视母线电压和测量电流，具有对异常电流和电压报警功能，设置如下：
(1)装置初次 上电合闸
(2) 逆功率跳闸
(3) 逆功率恢复合闸
(4) 过负荷报警
(5) 过电压报警
(6)低电压报警
(7)PT 断线报警
(8) 测量：U、I、P、Q，cosΦ，F
以上功能均有控制字投入或退出，方便用户整定。

 2. 逆功率监控装置TC-3069主要特点

2.1 TC-3069装置可集中组屏也可就地分散安装在高压开关柜上，各间隔功能独立，各装置之间仅通过网络联结，信息共享，这样整个系统不仅灵活性很强，而且其可靠性也得到了很大提高，任一装置故障仅影响一个局部元件。

2.2 装置采用了高性能处理器和高分辨率的A/D转换器，每周波32点采样，结合的测量CT，了遥测量的。

2.3 保护功能完全不依赖通讯网，网络瘫痪与否不影响保护正常运行。

2.4 装置采用全密封设计，加上精心设计的抗干扰组件，使抗振能力，抗电磁干扰能力有很大提高。

2.5 设计有软硬件双看门狗功能，使整个系统同时具有较高的测量精度和抗干扰能力。

2.6 友好的人机界面，装置采用全汉化大屏幕液晶显示，跳闸报告，告警报告，遥信，遥测，定值整定等都在液晶上有明确的汉字标识，便于用户使用和掌握。

2.7 通讯方式采用控制器区域网接口（或485接口），其特点为：结构简单，只有两根线与外部相连；传输速度可达19200bps；传输距离远可达1KM；采用CRC检验并可提供相应的错误处理能力；采用非破坏性总线仲裁技术，使站内通讯具有很高的效率和抗干扰能力。
