| 品牌:孜博阀门 | 型号:CS49W-64P DN50 | 材质:不锈钢 |
| 连接形式:法兰 | 种类:圆盘式 | 订货号:30300 |
| 货号:30300 | 公称通径:DN15-DN150mm | 适用介质:蒸汽 |
| 压力环境:常压 | 工作温度:常温 | 标准:国标 |
| 流动方向:单向 | 驱动方式:蒸汽 | 零部件及配件:阀体 |
| 形态:球式 | 类型(通道位置):直通式 | 规格:CS49W-64P |
| 是否跨境货源:否 | 蒸汽疏水阀:CS49W-64P |

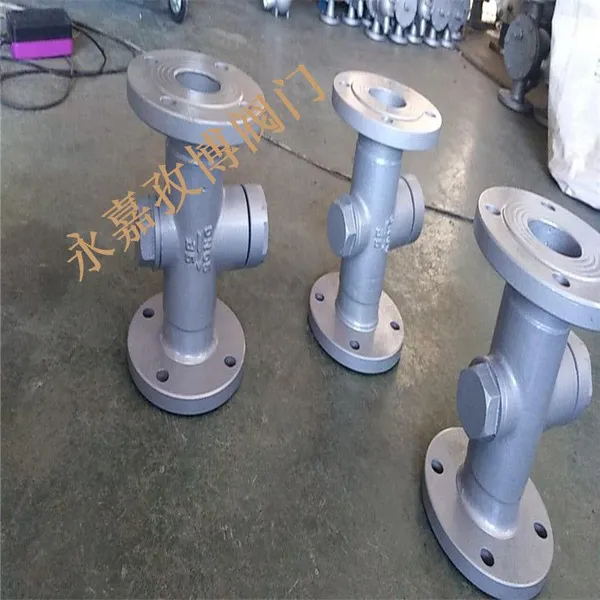

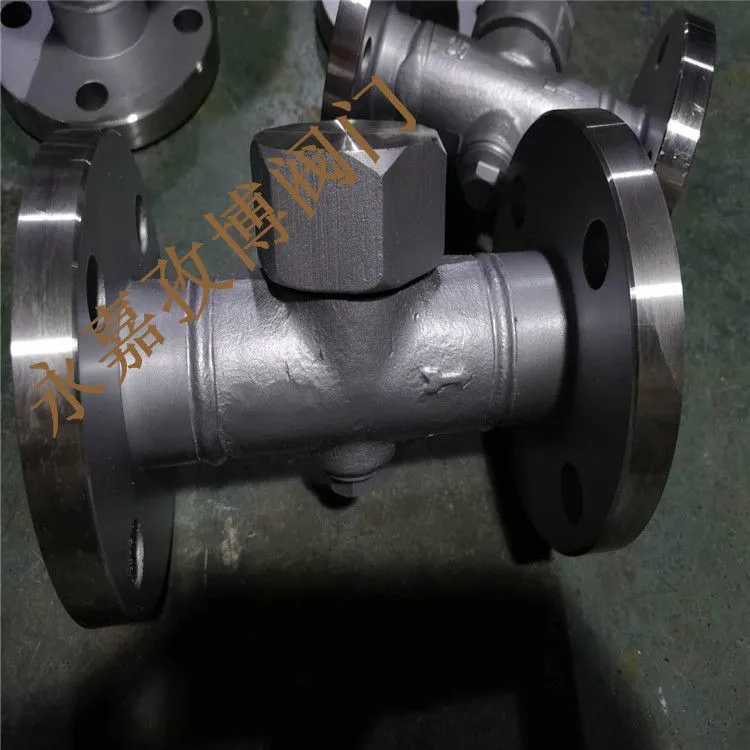

可按客户需求定做 厂家生产 保质保量 图片展示 :
可按客户需求定做 厂家生产 保质保量 产品说明:
CS49-16C、 圆盘式蒸汽疏水阀:法兰连接、圆盘热动力结构形式,阀座密封面材料为 Cr13 系不锈钢,公称压力 PN16~PN40,阀体材料为灰铸铁(CS49H-16、S49H-16)、碳钢(CS49H-16C、CS49H-25、CS49H-40)的蒸汽疏水阀。圆盘式疏水阀用来自动排除蒸汽管道,用热设备中的凝结水,以***管道畅通,提高热效率。用于石油、化工、食品、印染、纺织、医药等行业的蒸汽管网中的蒸汽总管、支管、汽水分离器等场合,还可用于烘房、烘箱、热压机等用汽设备中。
产品概述:
本疏水阀是利用热动力学特性,当凝结水排到较低压力区时会发生二次蒸发,并在粘度、密度等方面与蒸汽存在差异驱动启闭件。本阀门适用于蒸汽管路及蒸汽设备上,起到阻止蒸汽泄漏,排除凝结水的作用,从而达到节能和防止可能引起的故障。
1、带蒸汽或空气保温装置,不受环境温度影响,减少动作频率,延长寿命。
本疏水阀是利用热动力学特性,当凝结水排到较低压力区时会发生二次蒸发,并在粘度、密度等方面与蒸汽存在差异驱动启闭件。本阀门适用于蒸汽管路及蒸汽设备上,起到阻止蒸汽泄漏,排除凝结水的作用,从而达到节能和防止可能引起的故障。 |
型号PN工作压力/MPa适用温度/℃适用介质
| CS49H-16、 S49H-16 | 16 | 1.6 | ≤203 | 蒸汽、凝结水 |
| CS49H-16C | 16 | 1.6 | ≤203 | |
| CS49H-25 | 25 | 2.5 | ≤210 | |
| CS49H-40 | 40 | 4.0 | ≤247 |
产品零部件材料
型号材料阀体、阀盖阀座、阀杆、过滤网
| CS49H-16、 S49H-16 | 灰铸铁 | 不锈钢 |
| CS49H-16C | 碳素铸钢 | 不锈钢 |
| CS49H-25 | 碳素铸钢 | 不锈钢 |
| CS49H-40 | 碳素铸钢 | 不锈钢 |
DNLHDD1D2bz×Φd重量/kg
| 15 | 150 | 70 | 95 | 56 | 54 | 16 | 4×Φ13.5 | 4 |
| 20 | 190 | 70 | 105 | 75 | 58 | 16 | 4×Φ13.5 | 4.2 |
| 25 | 200 | 70 | 115 | 85 | 68 | 16 | 4×Φ13.5 | 4.5 |
| 32 | 230 | — | 135 | 100 | 78 | 18 | 4×Φ17.5 | 6 |
| 40 | 230 | — | 145 | 110 | 85 | 18 | 4×Φ17.5 | 8 |
| 50 | 230 | — | 160 | 125 | 100 | 20 | 4×Φ17.5 | 9 |
| 65 | 270 | — | 185 | 145 | 122 | 20 | 4×Φ17.5 | 13.5 |
| 80 | 280 | — | 200 | 160 | 133 | 22 | 4×Φ17.5 | 17.5 |
| 100 | 300 | — | 215 | 180 | 155 | 24 | 4×Φ17.5 | 20 |
DNLDD1Hz×Φd
| 15 | 150 | 95 | 65 | 105 | 4×Φ14 |
| 20 | 150 | 105 | 75 | 105 | 4×Φ14 |
| 25 | 160 | 115 | 85 | 110 | 4×Φ14 |
| 32 | 230 | 135 | 100 | 115 | 4×Φ18 |
| 40 | 230 | 150 | 110 | 125 | 4×Φ18 |
| 50 | 230 | 165 | 125 | 135 | 4×Φ18 |
产品外形及结构尺寸
DNLDD1D2D6z×Φd重量/kg
| 15 | 150 | 95 | 65 | 46 | 40 | 4×Φ14 | 2.7 |
| 20 | 150 | 105 | 75 | 56 | 51 | 4×Φ14 | 3.2 |
| 25 | 160 | 115 | 85 | 65 | 58 | 4×Φ14 | 3.7 |
| 40 | 230 | 150 | 110 | 84 | 76 | 4×Φ18 | 8.5 |
| 50 | 230 | 165 | 125 | 99 | 88 | 4×Φ18 | 10.5 |
