一、用途、特点和适用范围

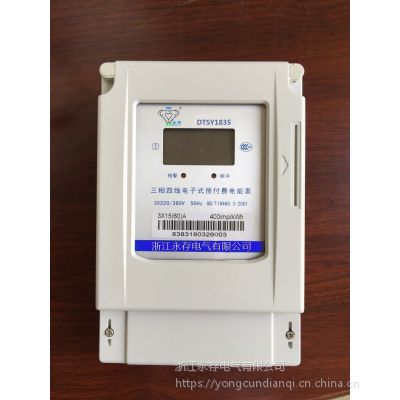

     DTSY1835、DSSY1835型系列三相电子式预付费电能表(下称电表)，符合GB/T17215.321-2008和GB/T18460.3-2001标准，用***的单片机处理系统进行数据的采集、处理和保存。其用途是计量额定频率为50Hz或60Hz的三相交流有功电能。

    主要特点：应用计算机管理，先购电后用电；在额定电流范围内能限制使用功率(由供电部门限定)；一表一卡，专卡专用，失卡不失电，补卡再用；电卡能双向传递数据；能自动断电告警用户购电；电量为零时，自动拉闸断电；并具有一定的防窃电软件设计等。

    本电表适用于环境温度为-25℃～+55℃，相对湿度不超过85％。

二、规格型号及技术指标

2.1 规格型号

型  号 准确度等  级 参比电压Un 额定

电流Ib 接入

方式 仪表常数imp/kWh 接线方式

DTSY1835

DSSY1835 1级 3×220/380V

3×380V 1.5(6)A 互感式 1600 祥见图2

5(20)A 直接式 400 祥见图1

10(40)A 直接式 400 祥见图1

15(60)A 直接式 400 祥见图1

20(80)A 直接式 400 祥见图1

2.2 基本误差（平衡负载误差极限）

负 载 电 流 值 功率因素(COSφ) 基本误差(％)

直接接通仪表 经互感器仪表 1 2

0.05Ib≤I<0.1Ib0.02Ib≤I<0.05Ib1.0 ±1.5 ±2.5

0.1Ib≤I≤Imax 0.05Ib≤I≤Imax 1.0 ±1.0 ±2.0

0.1Ib≤I<0.2Ib0.05Ib≤I<0.1Ib0.5(感性) 0.8(容性) ±1.5 ±2.5

0.2Ib≤I≤Imax 0.1Ib≤I≤Imax 0.5(感性) 0.8(容性) ±1.0 ±2.0

注：(Ib 额定电流  Imax电流)

三相四线互感式带报警输出接线图

三相三线互感式带报警输出接线图

图2 互感式接线图

八、运输和存贮

8.1  产品在运输和拆封时不应受到剧烈冲击，并根据 GB/T15464-1995《仪器仪表包装通用技术条件》规定运输和存贮。

  8.2  电能表应保存在原包装内,环境温度为-25℃―+70℃ ，相对湿度不超过95％，空气中无腐蚀性气体。

8.3  电能表贮存应放在台架上，叠放高度不超过5箱，拆箱后单只包装的电表叠放高度不得超过10只。

  8.4  包装拆封不易贮存。

九、***期限

电表自出厂日期起18个月内，如用户遵守本说明书规定要求，并在制造厂铅封完整的情况下，发现电表不符合技术要求时，制造厂给予免费修理或更换。

六、功能端子接线

七、电源端子接线图

 三相四线直接式带报警输出接线图(内置控制开关)

三相四线直接式不带报警输出接线图（外置控制开关）

三相三线直接式带报警输出接线图

图1  直接式接线图

2.3 启动

    在参比电压，参比频率及COSφ=1.0的条件下，负载电流为0.004Ib(1级)、0.005Ib(2级)仪表应能连续计量电量。

2.4 潜动

电压回路加额定电压115％，电流线路中无电流时，仪表的测试输出不应产生多于一个的脉冲。

2.5 电压范围

正常工作电压：  0.9Un-1.1Un

极限工作电压：  0.8Un-1.15Un

2.6 功耗

电压线路功耗：  ≤3W/12VA

电流线路功耗：  ≤4VA

三、主要结构及工作原理

    DTSY1835、DSSY1835型系列三相电子式预付费电能表是采用进口专用大规模集成电路，16位A/D转换、数字乘法器、应用数字采样处理技术及SMT工艺制造的新型仪表。

3.1工作原理图

   电能表由分压器取得电压采样信号，电流互感器取得电流采样信号，经乘法器得到电压电流乘积信号，再经频率变换产生一个频率与电压电流乘积成正比的计数脉冲。

3.2数据处理

    电能计量脉冲经光电耦合器送CPU处理，运算后存储于非易失EEPROM中。由计算机管理信息系统，通过IC卡读写器，写入一定电量和监控要求的IC卡输入表内微处理器系统，经CPU运算后，提供显示、报警、切断状态信号。

四、安装与使用

    4.1 电表在出厂时经检验合格，并加封铅印，可安装使用，如无铅封或贮存过久，应请有关部门重新校验加封，方可安装使用。

    4.2 电表应垂直、不倾斜安装在干燥通风的地方，安装电表的底板应固定在坚固耐火，不易振动的墙上，电表高度约1.8m左右。

    4.3 按线路图接线，拧紧接线螺钉，并紧固一下端扭盒内连接板。

4.4经互感器接入式电表其示数须乘以变比后，才是实际电能数。

4.5 一表一卡：用户持有的IC卡不能互换，遗失时应到供电部门（即售电处）补购一张。

4.6 购电准备：用户须将IC卡插入卡座一次，便于将表内数据送回计算机数据库。

4.7 购电方式：售电时，将IC卡插入IC卡读写器，同时操作计算机，将用户编号，预购电量，限容方式及限定功率等加密写入IC卡。

    4.8电卡使用：将购电卡插入卡座内，如是有效卡，则电表自动将数据读入表内，LCD表显示屏依次显示：购电量、总购电量、电表次数、报警电量、赊欠***、限容功率。然后取卡，妥善保存电卡。

4.9 运行显示：电表运行过程中，液晶屏轮流显示表内剩余电量及总用电量。

4.10 超容报警：电表运行过程中，如“报警指示灯”快速闪烁显示，则警告用户已超容用电；如该用户被设置为超容断电限容方式，则超容用电30秒后,将拉闸3分钟，并以倒计时方式显示(180秒)恢复供电时间；如用户插卡响应可立即恢复供电。

4.11 囤积***：如果购电量＋剩余电量>囤积电量（10000kWh），则购

电量不读入，显示器显示“剩余***”提示，卡内电量仍有效。

    4.12 预警提醒：当表内剩余电量小于“报警电量”的2倍时，“报警指示灯”将闪烁（间隔为1秒）显示提醒用户购电，此时如用户插卡响应，“报警指示灯”闪烁间隔变为2秒，可以避免断电警告。

4.13 断电警告：如在预警提醒时用户未插卡响应，则当剩余电量为用户约定的报警电量（或本次购电量的10%）时，电表拉闸断电警告，显示“拉闸”提示符，此时将IC卡在卡座上插一次即恢复供电。如果拉闸后找不到本表IC卡，可借用邻居IC卡插入，以恢复供电。

4.14 购电提醒：当表内剩余电量小于“报警电量”时，“报警指示灯”将常亮提醒。

4.15 故障申报：剩余电量显示为零或负值时，显示“拉闸”提示符，如电表仍继续运行，用户应立即购电，并主动向供电部门反映情况。

五、外形、尺寸示意图
