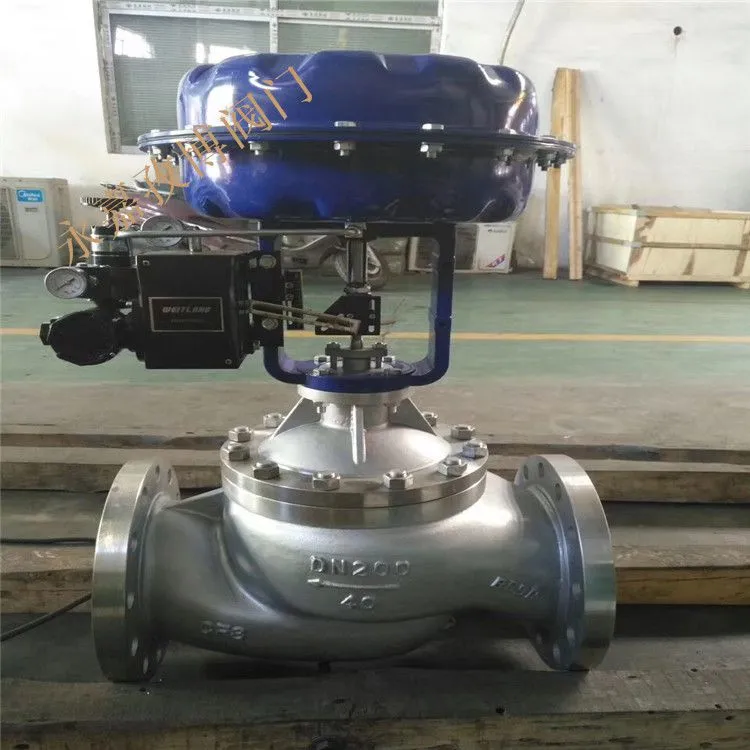

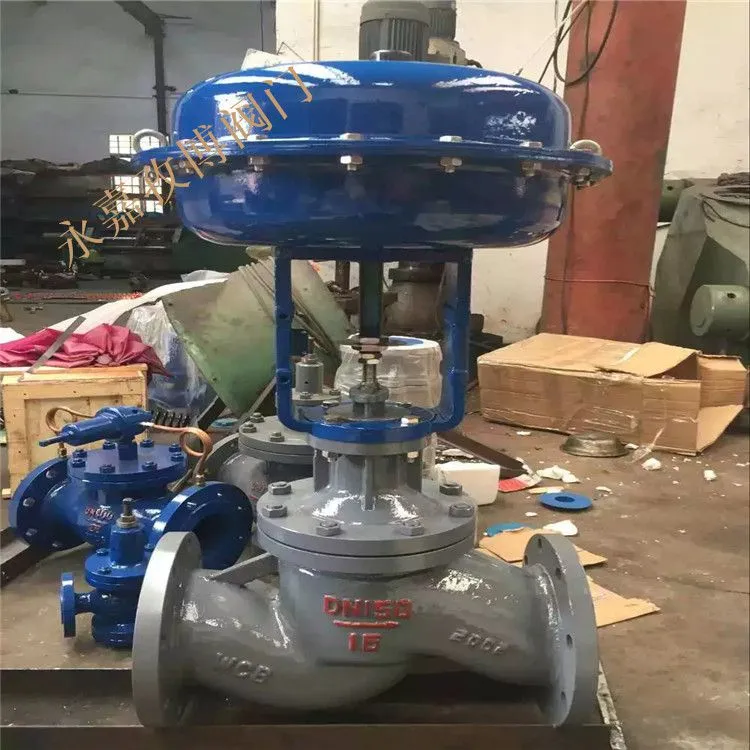

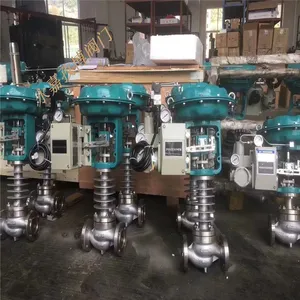

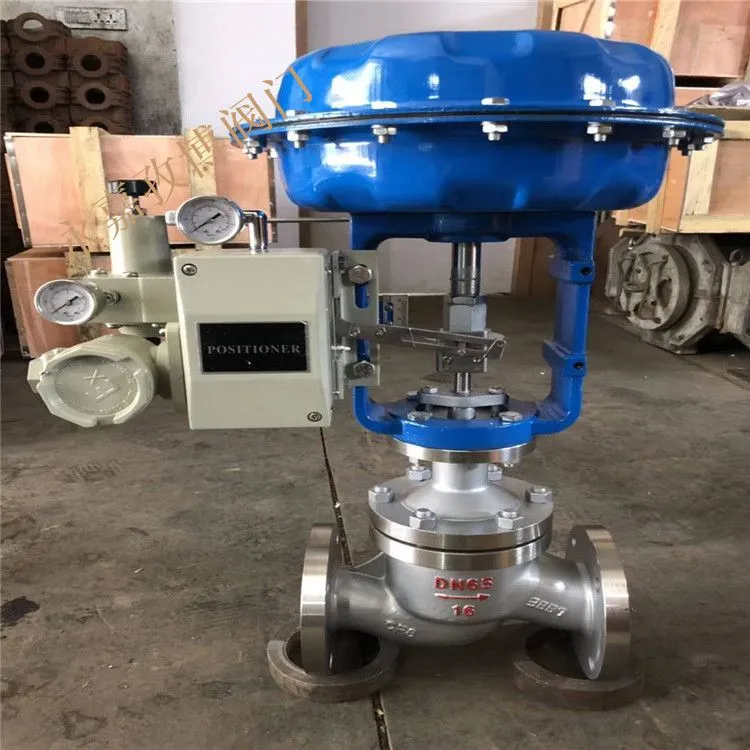

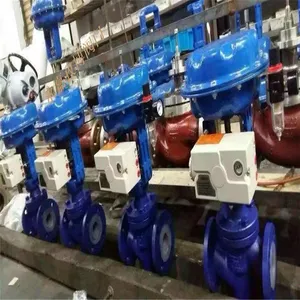

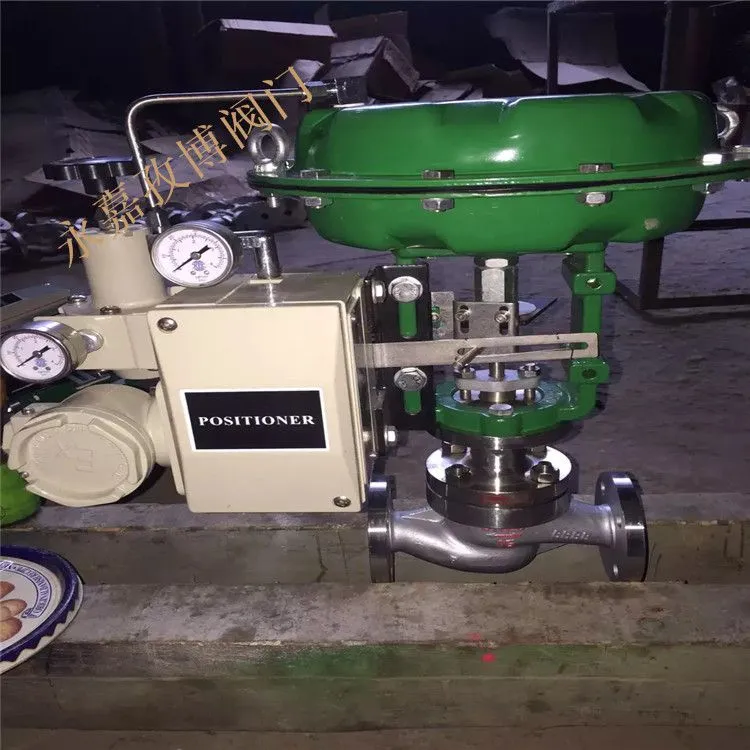

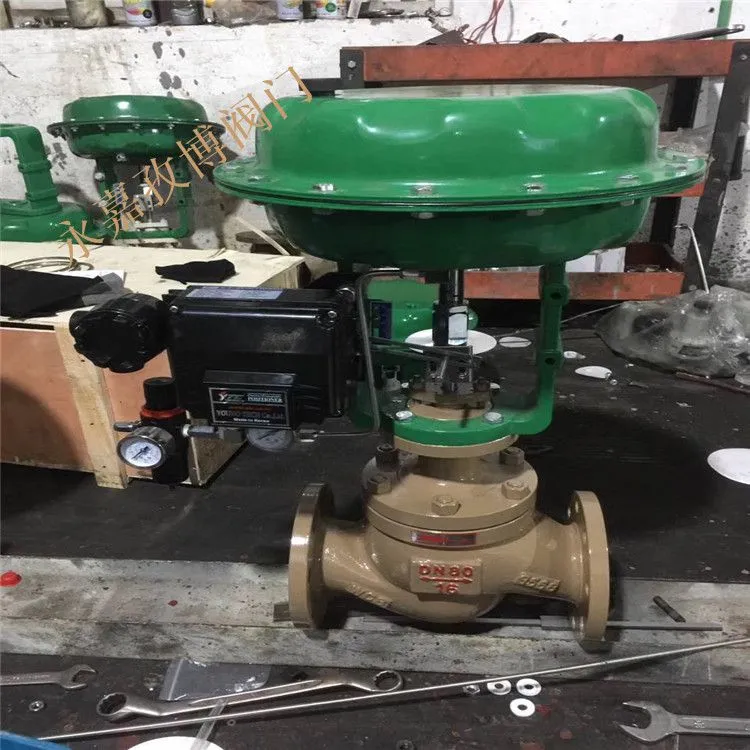

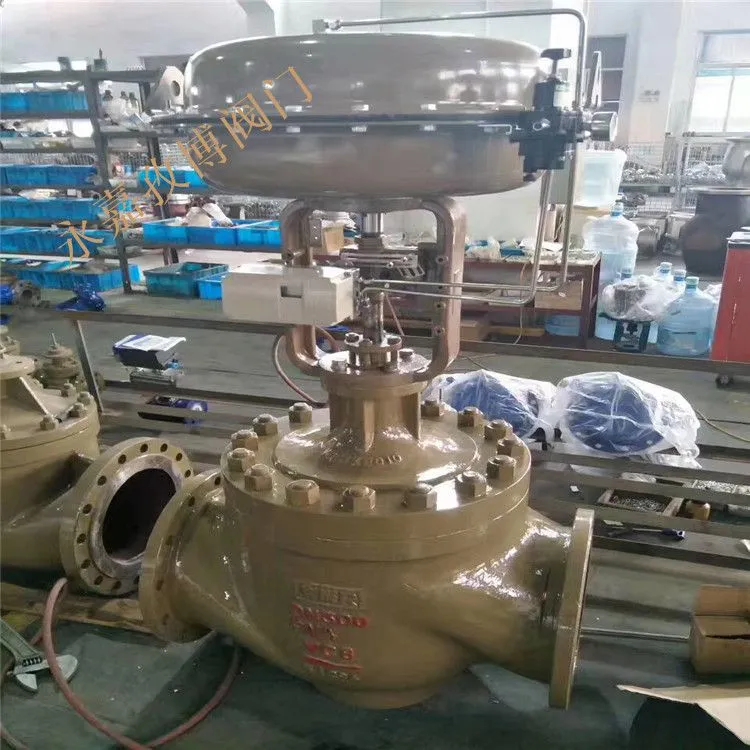

可按客户需求定做  厂家生产  保质保量  图片展示 ：

   可按客户需求定做 厂家生产 保质保量 产品说明:

一：ZJHM精小型气动薄膜套筒调节阀概述：

 1，ZJHM精小型气动薄膜套筒调节阀』适用于各种轻重工业及楼宇管道。能恩品质，全球共享！【调节阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。

 2，  调节阀的阀体类型选择：调节阀的阀体种类很多，常用的阀体种类有直通单座 ,直通双座 ,角形 ,隔膜 ,小流量 ,三通 ,偏心旋转 ,蝶形 ,套筒式 ,球形等。                                                                                                                                                                                                                              3，ZJHM精小型气动薄膜套筒调节阀采用顶部导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性***、拆装方便等优点。广泛应用于***控制气体、液体等介质的工艺参数对压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小且阀前后压差不大的场合。本系列产品有标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN16、40、64；公称通径范围DN20~300。适用流体温度由-200℃至560℃范围内多种档次。泄漏量标准有Ⅳ级或Ⅵ级，流量特性为线性或等***比。多种多样的品种规格可供选择。

二 ZJHM精小型气动薄膜套筒调节阀主要零部件材料：

（1）阀体丨阀盖：HT200、ZG230-450、ZGlCr18Ni9Ti

（2）阀芯丨阀座：1Cr18Ni9T、司钛莱合金堆焊

（3）软密封阀芯：增强聚四氟乙烯

（4）填料：聚四氟乙烯、柔性石墨、不锈钢波纹管

（5）垫片：橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片

（6）膜盖：A3

（7）波纹膜片：橡胶夹增强涤纶织物

（8）弹簧：60Si2Mn

（9）阀杆、推杆：2Cr13、1Cr18Ni9Ti

（10）衬套：2Cr

三：ZJHM精小型气动薄膜套筒调节阀产品特点：

（1）采用平衡式阀芯结构，轴向不平衡力小，允许压差大，稳定性好。

（2）套筒互换性强，拆装方便，容易维修。

（3）全金属阀芯结构适用多种工作场合，达到IV级泄漏标准，ZXMQ型软密封结构阀芯达到V***泄漏标准。

（4）阀体按流体力学原理设计成等截面低流阻流道，可调范围大，固有可调比为50，额定流量系数增大30％。

（5）执行机构采用多弹簧结构，高度减少30％。重量减轻30％。

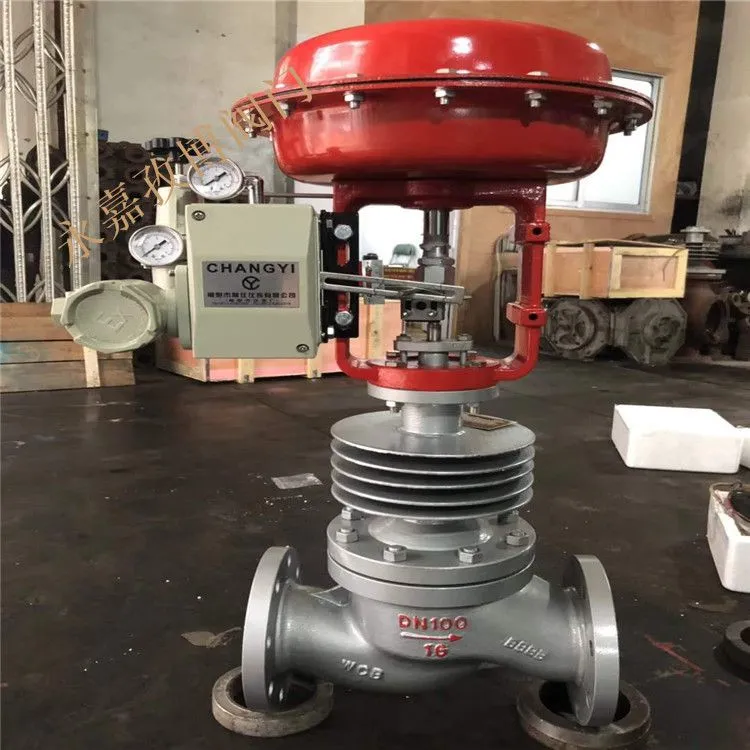

（6）ZJHMV型波纹管密封型调节阀，对移动的阀杆形成了完全的密封，堵绝流体外漏。

（7）ZJHMJ型调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合

四：ZJHM精小型气动薄膜套筒调节阀主要技术参数:

五：ZJHM调节阀外形尺寸及重量单位：mm
