一、系统介绍

过滤塔废气处理系统整体采用负压引风形式，主要由集气罩、风机、过滤塔、排气系统组成。系统中设备运行稳定，运转成本低，吸附效***，占地面积小，便于维护，处理效果可靠。工艺流程图如下：

废气在风机的作用下，通过吸风罩进入过滤塔内，水箱内配有生物液/植物液/化学药液（根据现场废气情况配兑），由高压防腐泵从塔体底部提升至喷淋区，在喷淋液和水幕的作用下，药液与废气进行充分接触反应，把废气中的大颗粒物和杂质清洗于循环水内，吸附分解废气的同时，去除大部分粉尘。气体再经过***层填料——空心多面球，空心多面球本身具体多面性，表面积大，空隙***，增加水滴和水雾状，使气体与液体充分二次接触把废气再次洗涤分解一次，接下来气体通过二层喷淋，利用高水压螺旋喷淋使水变成高压雾状，使气体再次洗涤分解，最后通过干燥区，气体经过除水雾达到国家有关废气排放标准，通过排气系统排至大气中。整个净化过程中，气体由下而上，喷淋液体由上而下，喷淋及填料的巧妙设计可去除废气中的粉尘及颗粒物，喷淋液中加入本公司采用特殊加工工艺生产的生物液/植物液/化学药液，废气中的废气分子被分解，废气得以净化。

二、主要设备介绍

 2.1集气罩

废气通过集气罩进行收集，集气罩内均配有10目不锈钢材质格栅网防止纸屑等吸入管道内，集气罩分为喇叭口式和百叶窗式，根据安装现场或甲方的需要，选择合适的吸风方式及集气罩进行收集废气。

  2.2过滤塔

过滤塔采用立式逆流水汽喷淋式，内含两级喷淋、两层填料、一层除雾，主要由过滤塔本体（PP材质）、药液箱、反应室、接触室、喷淋室、干燥室、吸附室、排气室、液位计及自动补药装置组成。

（1）塔体

过滤塔规格型号根据现场情况选择（见附表），塔体厚度10mm的PP圆筒，我公司采用的PP原料，具有耐腐蚀性强、拉伸强度高、电气绝缘性能可靠、成型色彩鲜艳、***无味、抗拉伸撕裂、伸缩率低、抗压耐磨、抗紫外线（老化）等特点，经久耐用，近一步***了设备使用寿命，为过滤塔稳定、持续工作奠定基础。

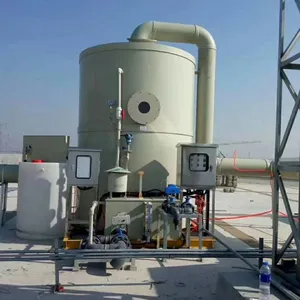

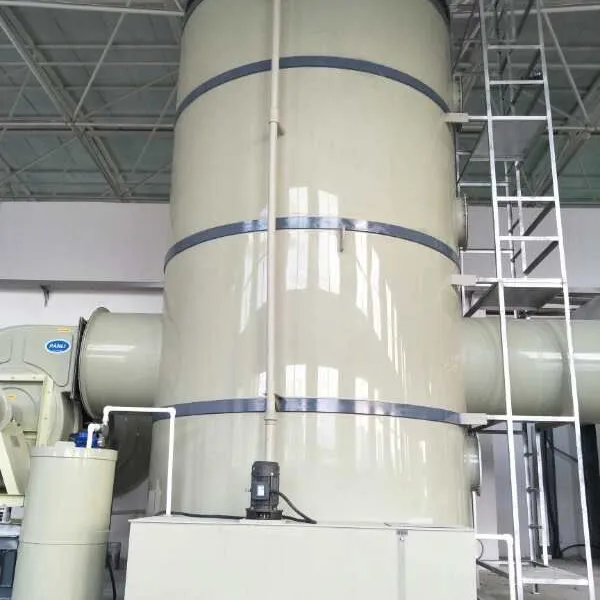

塔体全景图

（2）填料

填料的载体为复合材料的空心多面球组成，空心多面球采用聚丙烯塑料制成，在球中部沿整个周长有一道加固环，环的上下各有十二片球瓣，沿中心轴呈放射形布置。空心多面球填料大大增加了过滤塔内废气与水雾及生物液/植物液/化学药液接触的面积和时间，其主要特点如下：

①气速高、叶片多

②比表面积大，可增加汽液交换时间性大

（3）雾化喷头

塔体内部选用螺旋状雾化喷头，将混合液充分雾化成微小的液滴，液滴附着在填料上，形成***的接触面积，与废气分子充分接触，吸收分解废气中的硫化氢、氨气等有机废气与无机废气，从而使废气经过吸附、分解达到净化的目的。喷雾效果见右图：

护后置设备，需对气体进行吸湿、除雾处理。该装置为具有一定倾斜角度的导流板，将水雾截留。经过除雾处理后，气体含水率降为15%以下，同时还起到过滤吸附尘埃的作用。在折流除雾装置的作用下，气体整体流速降低，废气净化率提高。

   （1）风机为离心风机，外壳、叶轮等主要部件采用玻璃钢防腐处理。

   （2）为避免产生应力和增加强度，风机外壳采用一体成型法制作。为避免泄漏，外壳与入口钟的装配螺丝采用预注法。入口钟为喇叭型渐缩在渐扩设计，并与叶轮形成平顺的衔接，形成了较佳的流线型，且为线性叠合，避免了酸碱结晶附着产生干涉破坏。

   （3）风机配有专用的进出口柔性补偿器和弹簧避震器。柔性补偿器主体材料为纤维织物，可补偿轴向、横向、角向，耐腐蚀、耐高温、具有吸声、隔震动传递的功能，能有效减少风机的噪声和震动。风机噪音（包括电动机在内）低于80dB（A），机组震动符合***2372规范之4.5级，隔振效率≥80%。

   （4）风机叶轮的动平衡精度符合***1940规范之G2.5级，且能24小时连续运行。

   （5）电机采用二级节能防爆电机，防护等级IP65，电源为3相、4P、380V、50Hz，绝缘等级F级，温升等级B级。使用寿命大于10年。

 2.4控制系统

   （1）系统控制中心的所有内部元件都与外界隔离密封，控制柜外壳采用碳钢材质。

   （2）控制柜的设计、材料选择、强度均符合***规范要求，且内外表面光滑整洁，具有防尘、防腐、防潮、防结霉，防昆虫及啮齿动物等特性，能承受***场合的温度及支承结构的振动。

   （3）控制柜具有配电、控制、保护、显示报警及型号传输等功能，并设计有通风装置，***运行时内部温度不超过设备允许温度的极限值。

   （4）控制柜内提供220V AC照明灯和检修插座，机柜内的设备配有标志牌，防护等级为IP51。其内部金属结构件牢固可靠接地，设独立的计算机直流地、机壳安全地、电缆屏蔽地接点端子与结构，与内部未接地电路板在电气上隔离。

三、过滤塔的应用

我公司高效过滤塔在普通过滤塔的基础上，更注重塔体内部结构，废气科学导流，喷洒更加均匀，加入高活化生物液/植物液/化学药液加强对废气中废气分子的吸收、分解，大大提高了过滤塔的吸收效率，去除废气分子和异味，提高固态物质（粉尘、颗粒物、油膏）拦截率，生物液/植物液/化学药液能降低固态物质中的粘性，设备清理更方便。可应用于垃圾中转站臭气处理、污水站臭气处理、焚烧发电厂废气处理、化工厂废气处理、轻工、印染、医药废气处理、制药厂废气处理、钢铁、机械、印刷废气处理、喷漆废气处理、电子厂废气处理、电镀厂废气处理等领域。根据不同应用场所所要处理废气的不同，可使用不同的药液达到处理效果。

 五、产品性能***

 5.1产品整体质量***措施

 我公司以《质量管理体系要求》为标准，进行了周密的质量管理体系策划，建立了完整的质量管理体系，通过了***质量***体系认证。公司在组织结构中设立了直属管理者领导的质量管理部，专职负责***实施公司质量方针、质量目标，维护***质量***体系有效运行。

 5.2产品安全性、耐用性

我公司从本行业的专业角度出发，不断改进现有产品的安全性、耐用性以及便捷性，使我们的产品性价比不断提高。大量的前期案例证明，我公司生产的过滤塔在处理废气方面，可做到连续无故障稳定运行，且废气净化效***、能耗低、便于操作。

5.3产品易用、易维护性

我公司产品在设计、生产的全过程中，充分考虑人为、环境因素，结合人机工程学，以方便用户操作作为基本出发点，将易用、易维护性融入产品设计理念，***我公司产品人性化，促进了客户满意度提升。

    六、附表：设备规格表

     我们以“新技术、高质量、重合同、守信誉”为宗旨，真诚地为新老客户提供***的服务，热忱欢迎社会各界朋友进行诚挚的合作。
